Elektrische Anschlüsse - Single Drive LXM62DC13C21000/LXM62DC13E21000

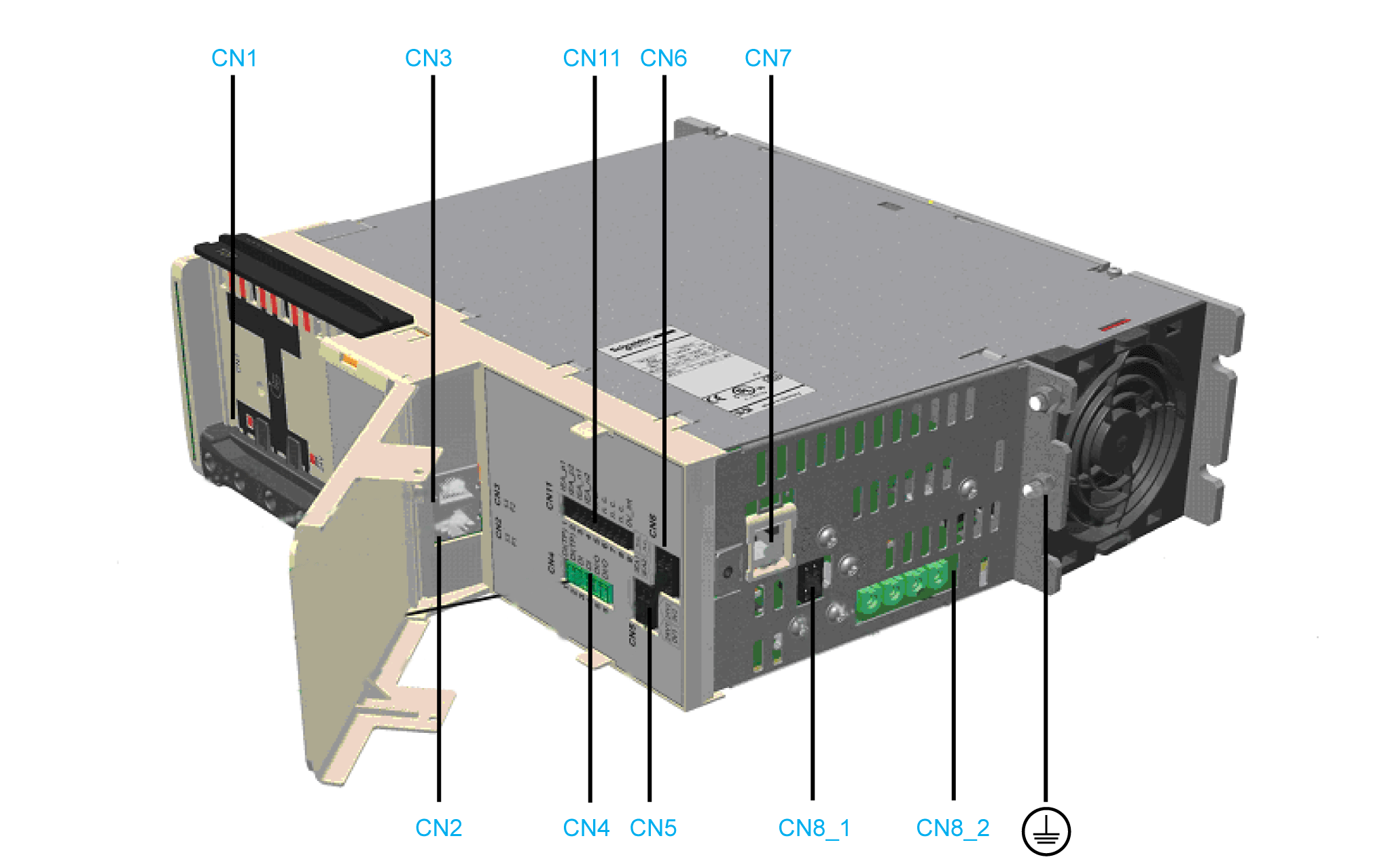

Überblick

Steckverbinder	Beschreibung	Anschlussquerschnitt [mm2]/ [AWG]	Anzugsmoment [Nm] / [lbf in]
CN1	Bus Bar Module	–	2,5 / 22,13
CN2/CN3	Sercos	–	–
CN4	Digitale Ein-/Ausgänge	0,25...1,5 / 24...16	–
CN5	24-V-Versorgung für digitale Ein-/Ausgänge	0,25...1.5 / 24...16	–
CN6	Inverter Enable	0,2...1.5 / 24...16	–
CN7	Geber-Steckverbinder	–	–
CN8_1	Motortemperatur und Haltebremse	0,2...1.5 / 24...16	–
CN8_2	Motorphasen	4...6 / 12...10	–
CN11	Inverter Enable 2-kanalig	0,2 - 1,5 / 24 - 16	–
	Schutzerde (Masse)	Montagepunkt für Schirmung(1)	3,5 / 30,98
(1)   Siehe Externe Schirmanbindung am Antriebsmodul LXM62DC13C21000/LXM62DC13E21000.

Verdrahtung abnehmbarer Federspannklemmenleisten

Die Detailangaben in der nachstehenden Tabelle gelten für die Verdrahtung an den abnehmbaren Federspannklemmenleisten der Anschlüsse CN4, CN5, CN6, CN8_1 und CN11.

Überblick über die Anschlussquerschnitte für die abnehmbaren Federspannklemmenleisten der Anschlüsse CN4, CN5, CN6, CN8_1 und CN11:

	Starre Ader	Flexible Ader	Flexible Ader mit Aderendhülse ohne Kunststoffhülse	Flexible Ader mit Aderendhülse und Kunststoffhülse
mm2	0,2...1,5	0,2...1,5	0,25...1,5	0,25...0,75
AWG	24...16	24...16	23...16	23...19

Die Detailangaben in der folgenden Tabelle gelten für die Verdrahtung an den abnehmbaren Federspannklemmenleisten der Anschlüsse CN8_2 (PE, U, V, W).

Überblick über die Anschlussquerschnitte für die abnehmbaren Federspannklemmenleisten der Motorphasenanschlüsse CN8_2 (PE, U, V, W).

	Starre Ader	Flexible Ader	Flexible Ader mit Aderendhülse ohne Kunststoffhülse	Flexible Ader mit Aderendhülse und Kunststoffhülse
mm2	0,75...16	0,75...16	0,75...16	0,75...10
AWG	18...6	18...6	18...6	18...8
