Die Teleskopachse gemäß der Beschreibung in Austausch der Teleskopachse entfernen.

2

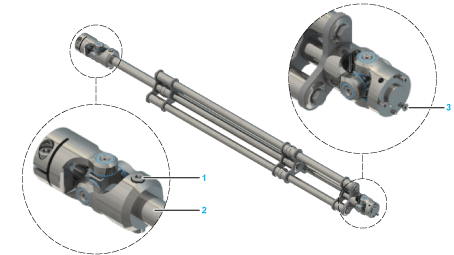

Die zwei Montageschrauben (1) und das Kardangelenk vom oberen Rohr (2) entfernen.

3

Das neue Kardangelenk am oberen Rohr anbringen.

4

Die zwei Schrauben in das Kardangelenk einführen und festziehen. Sicherstellen, dass der Indexstift im unteren Kardangelenk in Flucht mit der Schraube M6 des oberen Kardangelenks und mit der größeren Bohrung des oberen Rohrs liegt. Zu diesem Zweck die hochfeste Schraubensicherung Loctite 648 verwenden.

Anzugsmoment:

oM6: 7 Nm (62 lbf-in)

oM5: 4 Nm (35.4 lbf-in)

Für weitere Informationen siehe Teleskopachse.

HINWEIS:

Anzugsmoment bei Verwendung der Telescopic Axis Double:

oM6: 5 Nm (44 lbf-in)

oM5: 3,5 Nm (31 lbf-in)

Für weitere Informationen siehe Detailzeichnung der Telescopic Axis Double.

1

Die Teleskopachse gemäß der Beschreibung in Austausch der Teleskopachse entfernen.

2

Die drei Schrauben (3) an der Oberseite des unteren Kardangelenks entfernen und das Gelenk von der Fußbrücke abziehen.

3

Das neue Kardangelenk an der Fußbrücke anbringen.

4

Die drei Schrauben in das Kardangelenk einführen und festziehen. Sicherstellen, dass der Indexstift im unteren Kardangelenk in Flucht mit der Schraube M6 des oberen Kardangelenks und mit der größeren Bohrung des oberen Rohrs liegt. Zu diesem Zweck die hochfeste Schraubensicherung Loctite 648 verwenden.

Anzugsmoment: 1 Nm (8.9 lbf-in)

HINWEIS: Die hochfeste Schraubensicherung Loctite 648 in den Gewindebohrungen und nicht an den Schrauben anwenden.

Für weitere Informationen siehe Teleskopachse.

HINWEIS: Anzugsmoment bei Verwendung der Telescopic Axis Double: 0,8 Nm (7.1 lbf-in)

Für weitere Informationen siehe Detailzeichnung der Telescopic Axis Double.
