Austausch der Gleitlager

Überblick über das Verfahren

Führen Sie die nachstehend beschriebenen Verfahren aus, um die Gleitlager auszuwechseln:

oDemontage der Gleitlager

oMontage der neuen Gleitlager

Demontage der Gleitlager

Schritt

Aktion

1

Die Teleskopachse abnehmen.

2

Oberes und unteres Kardangelenk von der Teleskopachse abziehen, wie unter Austausch der Kardangelenke beschrieben.

3

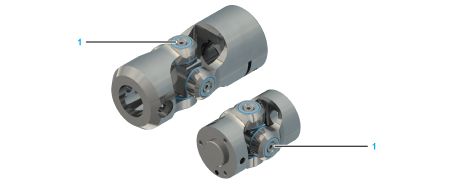

Die vier Schrauben (1) der Achsbolzen in jedem Kardangelenk entfernen.






4

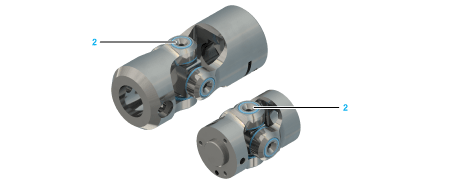

Die vier Achsbolzen (2) von jedem Kardangelenk entfernen.






HINWEIS: Sollten die Achsbolzen sich nicht lösen, die Achsbolzen lockern, indem Sie eine M4-Schraube leicht in den Achsbolzen eindrehen oder darin bewegen.

5

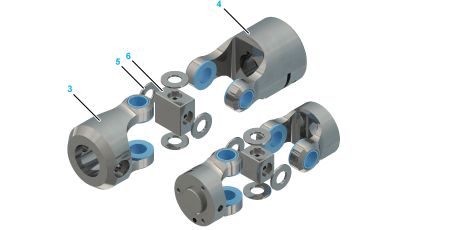

Die beiden Gabeln (3) und (4) eines jeden Kardangelenks auseinanderziehen und die vier Unterlegscheiben (5) und den Achsquader (6) entfernen.






6

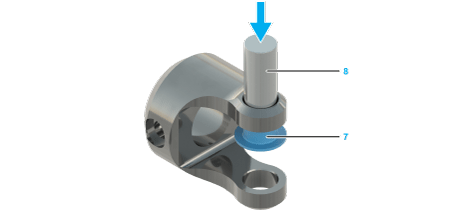

Die Gleitlager (7) mithilfe eines zylindrischen Bolzens (8) mit einem Durchmesser von 11…11,5 mm (0.43...0.45 in) aus den Gabeln herausdrücken.






Montage der neuen Gleitlager

Schritt

Aktion

1

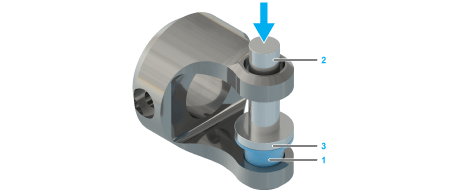

Die neuen Gleitlager (1) mithilfe eines zylindrischen Bolzens (2) mit einem maximalen Durchmesser von 9,5 mm (0.374 in) und mit einer planen Scheibe (3) in die Gabeln hineindrücken. Sicherstellen, dass die Gleitlager vollständig eingesetzt sind.






2

Eine dünne Schicht der hochfesten Schraubensicherung Loctite 648 in den Gewinden der Achsquader auftragen.

3

Kardangelenke in umgekehrter Reihenfolge wieder zusammenbauen und sicherstellen, dass die Orientierung der beiden Gabeln een nachstehenden Abbildungen entspricht.

Anzugsmoment Schrauben: 1 Nm (0,74 lbf-in)

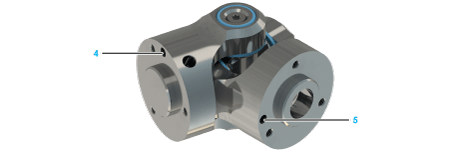

HINWEIS: Am unteren Kardangelenk muss die Passbohrung der Gabel (4) nach oben und die Passbohrung (5) nach links zeigen.

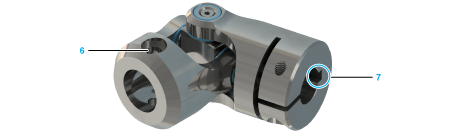

HINWEIS: Am oberen Kardangelenk muss die Bohrung für größere Schraube M6 der Gabel (6) nach oben und die Nabe der Passfedernut der Gabel (7) nach rechts zeigen.

4

Kardangelenke an der Teleskopachse anbringen wie unter Austausch der Kardangelenke beschrieben. Sicherstellen, dass der Indexstift im unteren Kardan in Flucht mit der Schraube M6 des oberen Kardans bzw. mit der größeren Bohrung des oberen Rohrs liegt.

5

Die Teleskopachse gemäß der Beschreibung in Montage der Teleskopachse montieren.

6

Teleskopachse je nach erforderlicher Winkelgenauigkeit der Anwendung kalibrieren.

Für weitere Informationen siehe Kalibrierung der Rotationsachse
