1

Die Unterarme gemäß der Beschreibung in Austausch der Unterarme abnehmen.

2

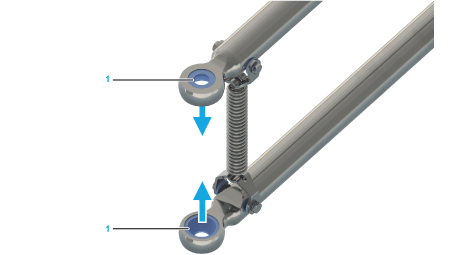

Kugelpfannen (1) in Pfeilrichtung von hinten aus dem Unterarmkopf drücken.

3

Vorhandenen Abrieb aus dem Unterarmkopf und von den Kugelbolzen entfernen.

4

Eine neue Kugelpfanne von vorn eindrücken.

5

Kugeln der Parallelplatte und des Oberarms auswechseln, wenn diese schadhafte Stellen aufweisen.

6

Nach dem Austausch überprüfen, ob die Unterarme spielfrei auf den Kugelbolzen sitzen.

HINWEIS: Wenn die Unterarme Spiel haben, überprüfen, ob die Kugelbolzen eine regelmäßige Rundung und keine stark eingelaufenen Flächen aufweisen.

7

HINWEIS: Auch die Federn unterliegen Verschleiß.

Beim Austausch von Kugelpfannen sind ebenfalls die Federn und die Rollen auszutauschen.

Weitere Informationen zu den Federn finden Sie unter Wartung der Federn und Austausch der Federn.

Weitere Informationen zu den Laufrollen finden Sie unter Wartung der Rollen am Federpaket des Unterarms.

8

Unterarme montieren.
