Montage der Gearbox Leakage Protection
Montage der Gearbox Leakage Protection
Schritt |
Aktion |
---|---|
1 |

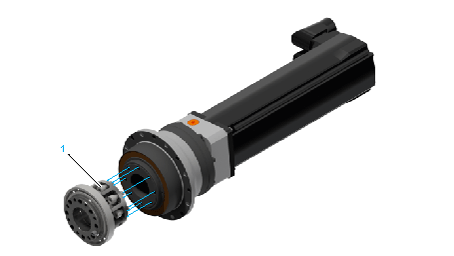

Die Antriebsflanscherweiterung mithilfe der acht Schrauben (1) am Getriebe anbringen. Anzugsmoment: 14 Nm (124 lbf-in) ![]()
|
2 |

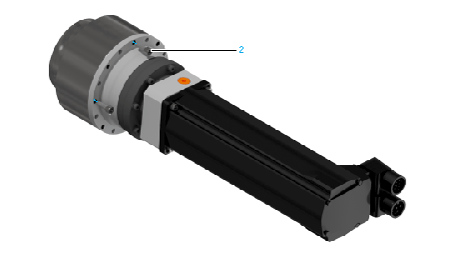

Das Schutzgehäuse für das Getriebe mit vier Schrauben (2) am Getriebe befestigen. Anzugsmoment: 4,7 Nm (42 lbf-in) ![]()
HINWEIS: Bei der Montage der Getriebe-Schutzeinrichtung auf dem Getriebe muss die Position der O-Ringe überprüft werden. Die O-Ringe sind vormontiert und müssen bei der Montage installiert sein. |
3 |

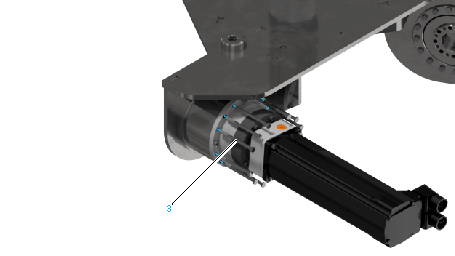

Die Einheit (Motor, Getriebe und Gearbox Leakage Protection) mit der angegebenen Ausrichtung mithilfe der zwölf Schrauben (3) an der Roboterumhausung befestigen. Anzugsmoment: 4,7 Nm (42 lbf-in) ![]()
Weitere Informationen zur geltenden Ausrichtung können Sie der jeweiligen Detailzeichnung unter Mechanische und elektrische Kenndaten entnehmen. |
4 |
Die komplette montierte Einheit reinigen. |
5 |
Den neuen Motor montieren, wie unter Verkabelung des Motors und Getriebes beschrieben. |
6 |
Den Oberarm montieren, wie in Austausch des Oberarms beschrieben. |
7 |
|
8 |
HINWEIS |
KOLLISION VON KOMPONENTEN |
Führen Sie nach dem Austausch eines oberen Arms, Motors oder Getriebes eine Kalibrierung der Robotermechanik durch. |
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
