Es gibt zwei Vorgehensweisen zur Handhabung und Montage des Roboters. Lesen Sie sich beide Vorgehensweisen sorgfältig durch und wählen Sie diejenige aus, die für Ihr Umfeld angemessen ist.
|
|
|
HERABFALLENDE LASTEN |
|
oFahren Sie mit dem Gabelstapler langsam und vorsichtig. oFühren Sie keine plötzlichen Lenkbewegungen aus. oSeien Sie vorsichtig, wenn Sie eine Höhenanpassung der Ladefläche des Gabelstaplers vornehmen. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
|
Schritt |
Aktion |
|---|---|
|
1 |

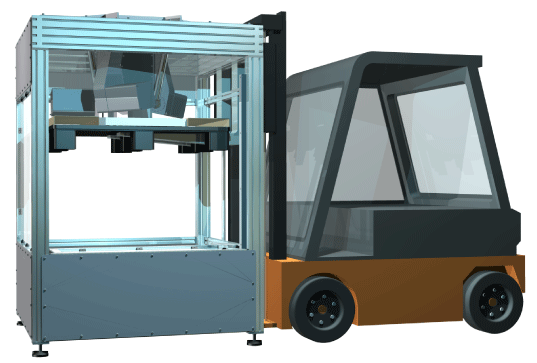

Roboter und Palette mit einem Gabelstapler in die Umhausung heben.
|
|
2 |

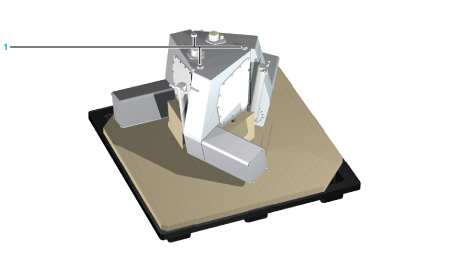

Den Roboter anhand der drei bereitstehenden Gewindebohrungen (1) an der Einhausung befestigen. Anzugsmoment und Größe der Gewindebohrungen: oVRKP0 / VRKP1: Größe: M12 Anzugsmoment: 54 Nm (478 lbf-in) oVRKP2 / VRKP4 / VRKP5 / VRKP6: Größe: M16 Anzugsmoment: 100 Nm (855 lbf-in) Eigenschaftsklasse der Schrauben: 8.8 oder höher bzw. A2-70 oder höher
|
|
3 |
Den Kartonblock, den Basiskarton und die Kunststoffpalette vom Roboter entfernen. |
Informationen zur Entsorgung der Verpackung finden Sie unter Entsorgung.
HINWEIS: Das Motorfüße können das Gewicht des Roboters nicht tragen.
|
|
|
HERABFALLENDE SCHWERLAST |
|

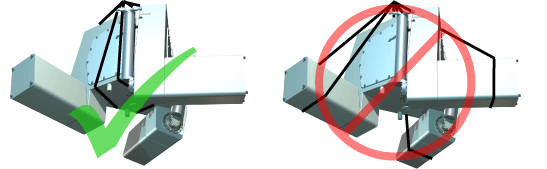

oBringen Sie Hebebänder ausschließlich am Roboterkörper an. oBringen Sie keine Hebebänder an den Motorabdeckungen oder den Motoren an. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
|
Schritt |
Aktion |
|---|---|
|
1 |
Drei Hebebänder unter dem Roboter hindurchziehen.
|
|
2 |
Den Roboter vorsichtig mit dem Kran in die Umhausung heben. |
|
3 |
Den Roboter anhand der drei bereitstehenden Gewindebohrungen (1) an der Einhausung befestigen. Anzugsmoment und Größe der Gewindebohrungen: oVRKP0 / VRKP1: Größe: M12 Anzugsmoment: 54 Nm (478 lbf-in) oVRKP2 / VRKP4 / VRKP5 / VRKP6: Größe: M16 Anzugsmoment: 100 Nm (855 lbf-in) Eigenschaftsklasse der Schrauben: 8.8 oder höher bzw. A2-70 oder höher |
