Die Beispiele zeigen einige typische Anwendungsmöglichkeiten desProdukts. Diese Beispiele sollen einen Überblick geben, stellen aber keine vollständigen Verdrahtungspläne dar.
Die hier beschriebenen Beispiele sind nur für Lernzwecke gedacht. Im Allgemeinen sollen Sie Ihnen ein Verständnis für die Entwicklung, Prüfung, Inbetriebnahme und Integration von Anwendungslogik und/oder der Geräteverkabelung der Anlage in Zusammenhang mit Ihrem eigenen Design in Ihren Steuerungssystemen vermitteln. Die Bespiele sind nicht dazu gedacht, direkt an Produkten angewandt zu werden, die ein Teil der Maschine oder des Prozesses sind
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verwenden Sie keine Verdrahtungsinformationen, Programmier- oder Konfigurationslogik oder Parametrierungswerte aus den Beispielen in Ihrer Maschine oder in Ihrem Prozess, ohne dies zuvor an Ihrer gesamten Anwendung sorgfältig getestet zu haben. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
Die Benutzung der in diesem Produkt enthaltenen Sicherheitsfunktion STO bedarf einer sorgfältigen Planung. Weitere Informationen finden Sie im Kapitel Sicherheitsfunktion STO ("Safe Torque Off").
Beispiel für den Betrieb am Feldbus
Ansteuerung erfolgt über SERCOS 3.

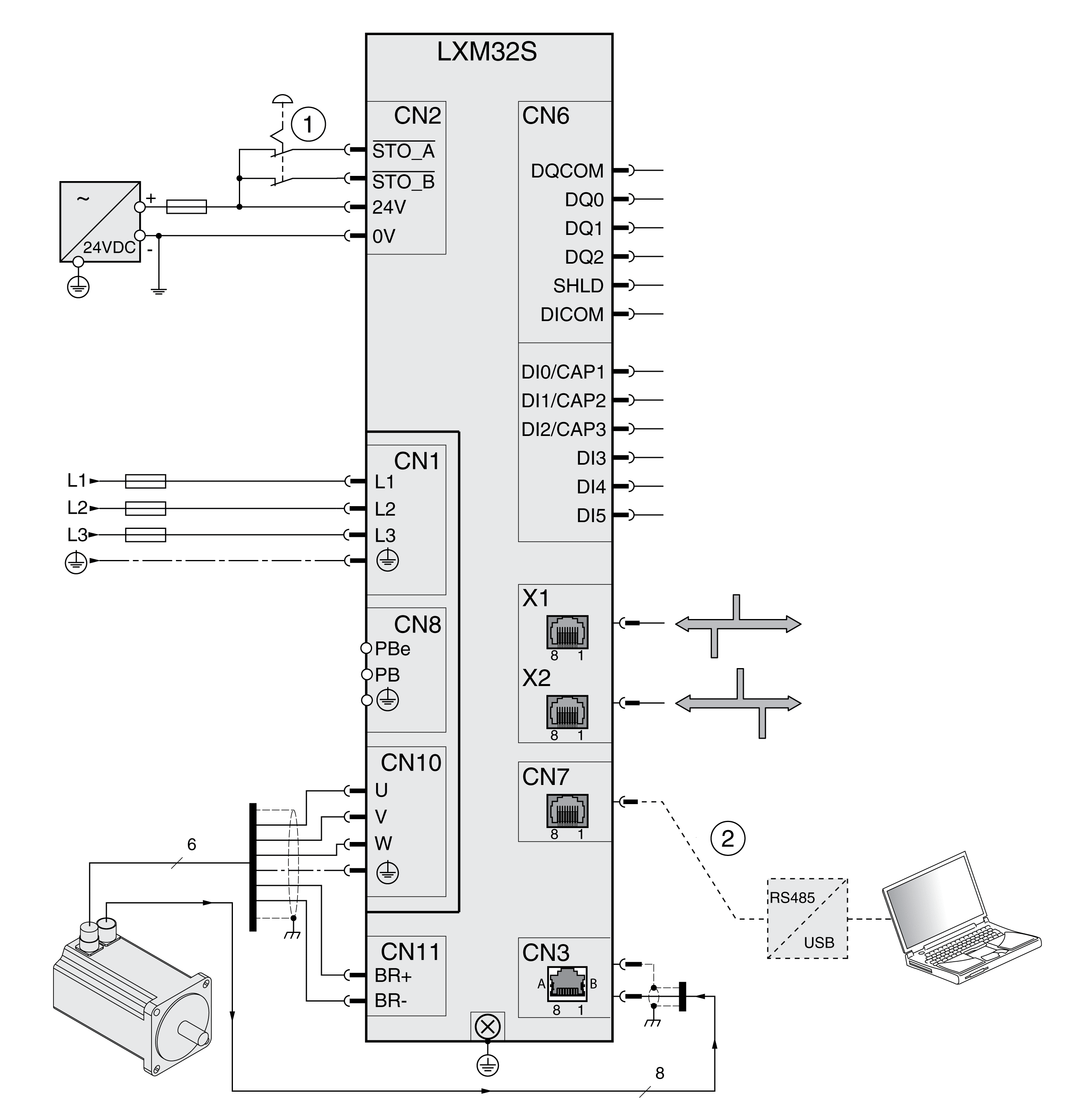

Verdrahtungsbeispiel
1 NOT-HALT
2 Zubehör für Inbetriebnahme
