Schirmung: |
Erforderlich, beidseitig geerdet |
|
Twisted Pair: |
Erforderlich |
|
PELV: |
Erforderlich |
|
Kabelaufbau: |
4 * 0,14 mm2 (AWG 24) |
Verwenden Sie vorkonfektionierte Kabel, um das Risiko eines Verdrahtungsfehlers zu minimieren, siehe Kapitel Zubehör und Ersatzteile.
|

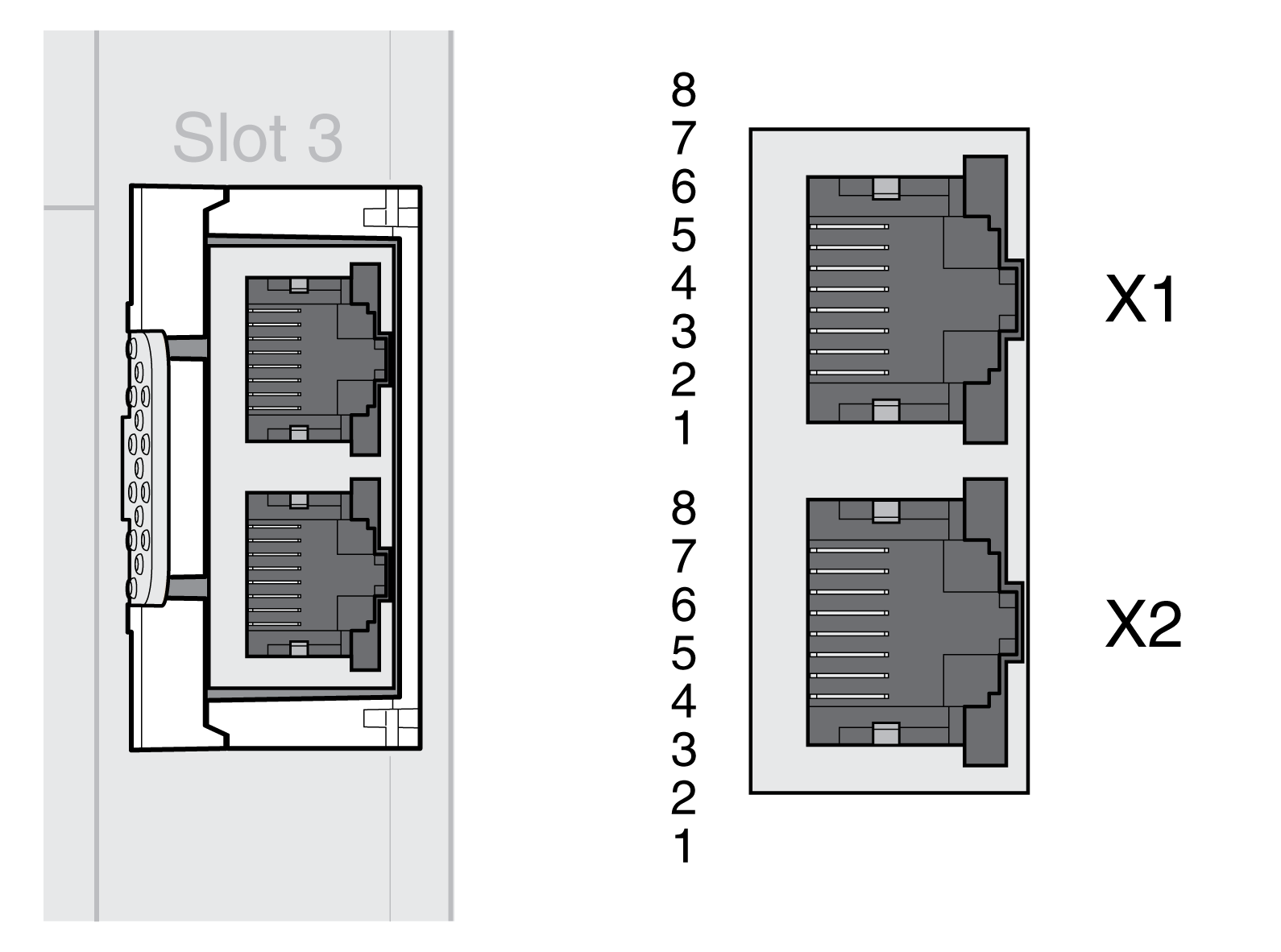

Pin |
Signal |
Bedeutung |
|---|---|---|
|
1 |
Tx+ |
Ethernet Sendesignal + |
|
2 |
Tx- |
Ethernet Sendesignal - |
|
3 |
Rx+ |
Ethernet Empfangssignal + |
|
4 bis 5 |
- |
Reserviert |
|
6 |
Rx- |
Ethernet Empfangssignal - |
|
7 bis 8 |
- |
Reserviert |
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verbinden Sie keine Drähte mit reservierten, ungenutzten Anschlüssen oder mit Anschlüssen, die als „Not Connected“ (N.C./Nicht angeschlossen) gekennzeichnet sind. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
oSchließen Sie den Feldbus an.
oStellen Sie sicher, dass die Verriegelung der Stecker am Gehäuse eingerastet ist.
