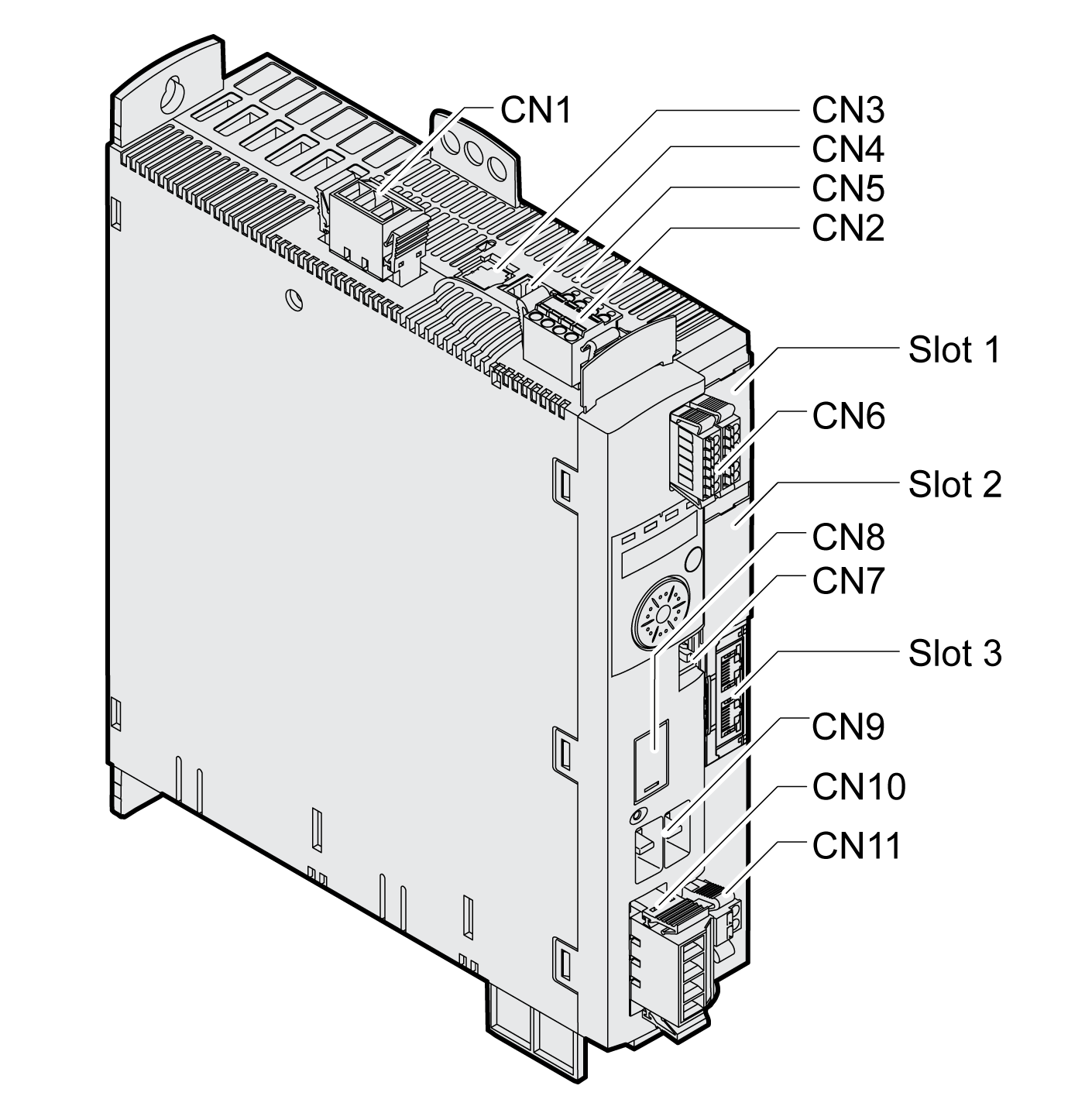

Anschluss |
Belegung |
|---|---|
|
CN1 |
Endstufenversorgung |
|
CN2 |
24-VDC-Steuerungsversorgung und Sicherheitsfunktion STO |
|
CN3 |
Motor-Encoder (Encoder 1) |
|
CN4 |
PTO (Encodersimulation ESIM) |
|
CN5 |
PTI (A/B-Signale, P/D-Signale, CW/CCW-Signale) |
|
CN6 |
Digitale Ein-/Ausgänge |
|
CN7 |
Modbus (Inbetriebnahmeschnittstelle) |
|
CN8 |
externer Bremswiderstand |
|
CN9 |
Zwischenkreisvrbindung für Parallelbetrieb |
|
CN10 |
Motorphasen |
|
CN11 |
Haltebremse |
|
Slot 1 |
Sicherheitsmodul |
|
Slot 2 |
Encodermodul (Encoder 2) |
|
Slot 3 |
Feldbus SERCOS III |
