Austausch des Abdeckbands (Optionale Austattung)
Wenn das Abdeckband verschlissen ist, tauschen Sie auch die beiden Bandumlenkungen am Laufwagen aus (Umlenkung mit Bürste).
Zum Entfernen des Abdeckbands werden die folgenden Werkzeuge benötigt:
oSatz von Sechskantschlüsseln
HINWEIS: Verwenden Sie keine Sechskantschlüssel mit Kugelkopf. Ein überhöhtes Drehmoment kann dazu führen, dass der Kugelkopf abbricht. Bei einem abgebrochenen Kugelkopf ist es schwierig, die Schraube zu entfernen.
Informationen zu geeigneten Ersatzteilen finden Sie unter Ersatzteile und Zubehör.
|
Schritt |
Aktion |
|---|---|
|
1 |

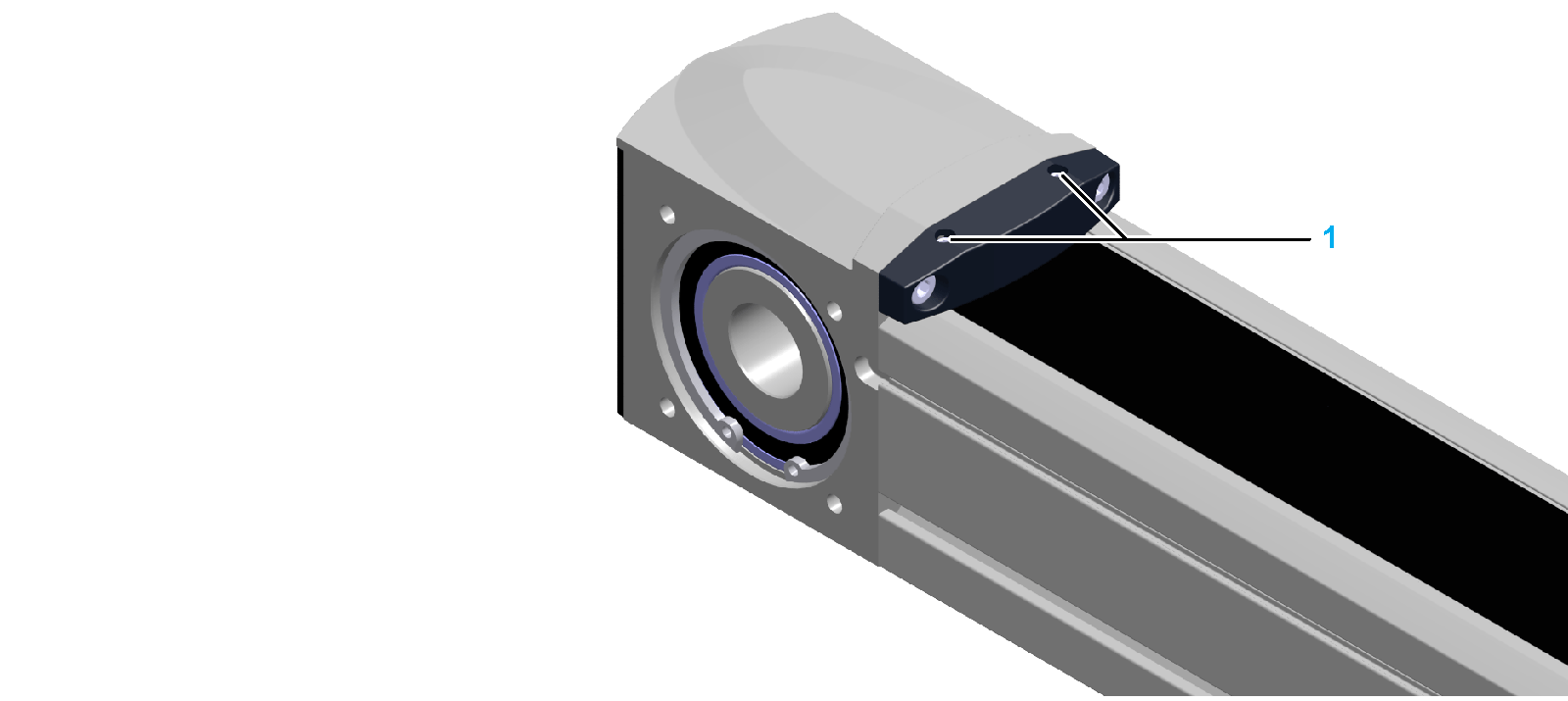

Lösen Sie die beiden Gewindestifte an der Abdeckbandklemmung (1).
|
|
2 |

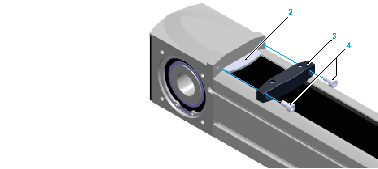

Entfernen Sie die beiden Schrauben (4) an der Abdeckbandklemmung.
|
|
3 |
Entfernen Sie die Abdeckbandklemmung und die Klemmplatte (2). |
|
4 |

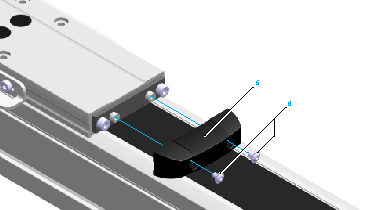

Entfernen Sie die beiden Schrauben (6) am Gummipuffer (5).
|
|
5 |
Entfernen Sie den Gummipuffer. |
|
6 |

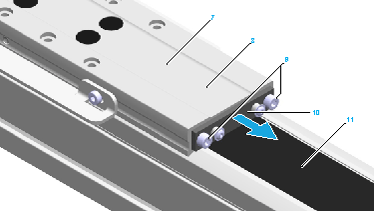

Entfernen Sie die beiden Schrauben (9), mit denen das Halteblech (10) und die Bandumlenkung (8) am Laufwagen (7) montiert sind.
|
|
7 |
Entfernen Sie das Halteblech (10) und die Bandumlenkung. |
|
8 |
Entfernen Sie das Abdeckband (11). |
|
9 |

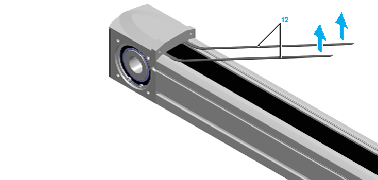

Ziehen Sie die Magnetleisten (12) vom Achskörper ab, wenn sie beschädigt oder verschlissen sind.
|
|
10 |
Montieren Sie das neue Abdeckband und bei Bedarf die neuen Bandumlenkungen und Magnetleistungen, wie unter Montage des Abdeckbands beschrieben. |
