Zahnriemen

–

15HTD3

Breite: 15 mm (0,59 in), Profil: HTD, Teilung: 3 mm (0,118 in)

Typ der Führung

–

Rollenführung

Laufwagenlänge

mm

(in)

200

(7,9)

297

(11,7)

280

(11)

377

(14,8)

Vorschubkonstante

mm/rev

(in/rev)

84

(3,3)

Wirkdurchmesser Zahnriemenrad

mm

(in)

26,738

(1,05)

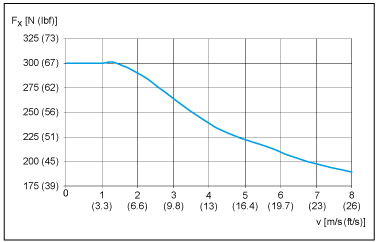

Maximale Vorschubkraft Fx_max⁽¹⁾

N

(lbf)

300

(67)

Maximale Geschwindigkeit⁽²⁾

m/s

(ft/s)

8

(26)

Maximale Beschleunigung⁽²⁾

m/s²

(ft/s²)

20

(66)

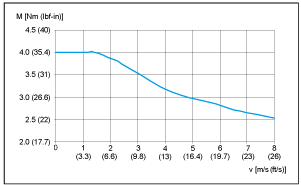

Maximales Antriebsmoment M_max⁽¹⁾

Nm

(lbf–in)

4

(35,4)

Losbrechmoment 0-Hub-Achse

Nm

(lbf–in)

0,3

(2,66)

Losbrechmoment pro zusätzlichem Laufwagen

Nm

(lbf–in)

0,1

(0,89)

Trägheitsmoment 0-Hub-Achse

kg×cm²

(lb×in²)

1,0

(0,34)

1.2

(0,41)

1.2

(0,41)

1.4

(0,48)

Trägheitsmoment pro zusätzlichem Laufwagen

kg×cm²

(lb×in²)

0,8

(0,273)

1,0

(0,34)

1,0

(0,41)

1,2

(0,41)

Trägheitsmoment pro m (in) Hub

kg×cm²

(lb×in²)

0,1

(0,034)

Trägheitsmoment pro kg (lb) Nutzlast

kg×cm²

(lb×in²)

1,8

(0,62)

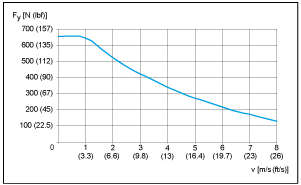

Maximale Kraft Fy⁽¹⁾

Nm

(lbf–in)

660

(148)

Maximale Kraft Fz⁽¹⁾

Nm

(lbf–in)

430

(97)

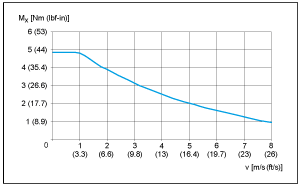

Maximales Drehmoment Laufwagen Mx⁽¹⁾

Nm

(lbf–in)

5

(44)

Maximales Drehmoment Laufwagen My⁽¹⁾

Nm

(lbf–in)

11

(97)

28

(248)

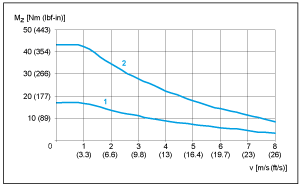

Maximales Drehmoment Laufwagen Mz⁽¹⁾

Nm

(lbf–in)

17

(150)

43

(381)

Masse 0-Hub-Achse

kg

(lb)

1,6

(3,5)

2

(4,4)

1,9

(4,2)

2,3

(5,1)

Masse pro zusätzlichem Laufwagen (mit Achskörper)

kg

(lb)

0,9

(2,0)

1,3

(2,87)

1,2

(2,65)

1,6

(3,5)

Masse pro m (in) Hub

kg

(lb)

2,25

(5)

Bewegte Masse Laufwagen

kg

(lb)

0,5

(1,1)

0,6

(1,32)

0,6

(1,32)

0,7

(1,54)

Maximaler Hub⁽³⁾

mm

(in)

3000

(118)

2880

(113)

2920

(115)

2800

(110)

Mindesthub⁽⁴⁾

mm

(in)

125

(4,9)

Wiederholgenauigkeit⁽²⁾

mm

(in)

+/- 0,05

(+/- 0,00197)

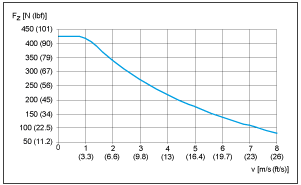

(1) Die maximal zulässigen Kräfte und Drehmomente verringern sich mit zunehmender Geschwindigkeit. Sehen Sie sich die Kennlinien an, die auf diese Tabelle folgen.

(2) Abhängig von Last und Hub.

(3) Informationen zu größeren Hüben erhalten Sie bei Ihrem Schneider Electric-Ansprechpartner.

(4) Zur Schmierung der Linearführung erforderlich.

Losbrechkraft

N

(lbf)

5

(1,12)

Losbrechkraft pro zusätzlichem Laufwagen

N

(lbf)

5

(1,12)

Masse 0-Hub-Achse

kg

(lb)

1,1

(2,43)

1,5

(3,3)

1,4

(3,1)

1,8

(4)

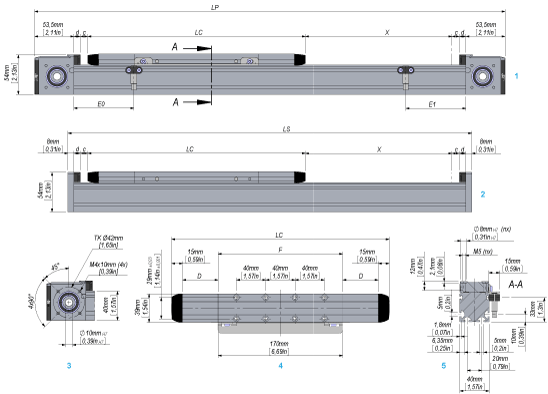

Gesamtlänge der Portalachse⁽¹⁾

LP

mm

(in)

327 + X

(13 + X)

442 + X

(17,4 + X)

407 + X

(16 + X)

522 + X

(20,6 + X)

Gesamtlänge der Stützachse

LS

mm

(in)

236 + X

(9,3 + X)

351 + X

(13,8 + X)

316 + X

(12,4 + X)

431 + X

(17 + X)

Hub

X

–

siehe Technische Kenndaten

Laufwagenlänge

LC

mm

(in)

200

(7,9)

297

(11,7)

280

(11)

377

(14,8)

Profillänge der Laufwagen

F

mm

(in)

170

(6,7)

250

(9,8)

Anzahl der Montagebohrungen⁽²⁾

n

–

8

12

Abstand der Befestigungsbohrungen

–

mm

(in)

40 +/- 0,03

(1,57 +/- 0,00118)

40 +/- 0,03

(1,57 +/- 0,00118)

Sensorposition an der Antriebsseite

E0

mm

(in)

25

(0,98)

82

(3,2)

25

(0,98)

82

(3,2)

Sensorposition gegenüber der Antriebsseite

E1

mm

(in)

25

(0,98)

82

(3,2)

105

(4,1)

162

(6,4)

Hubreserve bis zum mechanischen Anschlag

c

mm

(in)

10

(0,39)

Länge der Bandklemmung

d

mm

(in)

–

9

(0,354)

–

9

(0,354)

Umlenkung des Abdeckbandes

D

mm

(in)

–

48,5

(1,9)

–

48,5

(1,9)

Mindestabstand zwischen zwei Laufwagen

–

mm

(in)

35

(1,38)

90

(3,54)

35

(1,38)

90

(3,54)

(1) Fügen Sie für Achse mit mehreren Laufwagen die Laufwagenlänge (LC) und den Abstand zwischen den Laufwagen für jeden zusätzlichen Laufwagen hinzu.

(2) Vorbereitet für Zentrierhülsen. Informationen zu geeigneten Zentrierhülsen finden Sie unter Ersatzteile.
