IF_Configuration - Gantry2Ax (Methode)

Übersicht

Typ:	Methode
Verfügbar ab:	V2.6.0.0

Roboter jeden Typs bringen grundsätzlich Gefahren für die Maschinenbediener und das Wartungspersonal mit sich. Einige dieser Gefahren sind unter Umständen auf eine unsachgemäße/ungültige Programmierkontrolle oder Systemparametrierung/-konfiguration zurückzuführen. Um diese Gefahren bzw. Situationen weitmöglichst zu vermeiden, wurde die Bibliothek SchneiderElectricRobotics speziell für die Schneider Electric-Roboter entwickelt.

WARNUNG

UNBEABSICHTIGTER ROBOTERBETRIEB

Stellen Sie sicher, dass die Bibliothek SchneiderElectricRobotics für den Betrieb eines Schneider Electric-Roboters verwendet wird.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Die Bibliothek SchneiderElectricRobotics erleichtert folgende Aufgaben:

oParametrierung des Roboters

oÜberwachung der Achsparameter des Roboters

oGearIn und GearOut

oFeedConstant

oHöchststrom

oDirection

oHöchstgeschwindigkeit

oÜberwachung des Arbeitsbereichs des Roboters

Dieses Kapitel enthält Informationen zu folgenden Aspekten:

oAufgabenstellung

oBeschreibung

oSchnittstelle

Aufgabenstellung

Konfigurieren eines Portalroboters mit zwei Achsen.

Beschreibung

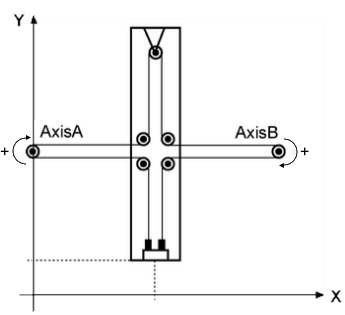

Mithilfe der Methode Gantry2Ax(...) kann eine Transformation für einen Portalroboter mit zwei Achsen konfiguriert werden.

Schnittstelle

Eingang	Datentyp	Beschreibung
i_ifDriveA	SystemConfigurationItf.IF_Drive	Antrieb der Achse A
i_ifDriveB	SystemConfigurationItf.IF_Drive	Antrieb der Achse B
i_etPlane	ET_WorkingPlane	Vorgabe, in welcher Arbeitsebene der Roboter arbeitet.

Ausgang	Datentyp	Beschreibung
q_etDiag	GD.ET_Diag	Allgemeingültige, bibliotheksunabhängige Aussage zur Diagnose. Ein Wert ungleich ET_Diag.Ok entspricht einer Diagnosemeldung.
q_etDiagExt	ET_DiagExt	Bausteinspezifischer Ausgang zur Diagnose. q_etDiag = ET_Diag.Ok -> Statusmeldung q_etDiag <> ET_Diag.Ok -> Diagnosemeldung
q_sMsg	STRING[80]	Ereignisabhängige Meldung, die zusätzliche Informationen über den Diagnosezustand gibt.

Ausgang

Datentyp

Beschreibung

q_etDiag

GD.ET_Diag

Allgemeingültige, bibliotheksunabhängige Aussage zur Diagnose.

Ein Wert ungleich ET_Diag.Ok entspricht einer Diagnosemeldung.

q_etDiagExt

ET_DiagExt

Bausteinspezifischer Ausgang zur Diagnose.

q_etDiag = ET_Diag.Ok -> Statusmeldung

q_etDiag <> ET_Diag.Ok -> Diagnosemeldung

q_sMsg

STRING[80]

Ereignisabhängige Meldung, die zusätzliche Informationen über den Diagnosezustand gibt.

Diagnosemeldungen

q_etDiag	q_etDiagExt	Enumerationswert	Beschreibung
OK	Ok	0	Ok
ExecutionAborted	ConfigurationAlreadyCompleted	105	Die Konfiguration ist bereits abgeschlossen.
ExecutionAborted	TransformationAlreadyConfigured	106	Die Transformation ist bereits konfiguriert.
InputParameterInvalid	DriveAAlreadyInUse	36	Der Antrieb A wird bereits verwendet.
InputParameterInvalid	DriveAInvalid	48	Der Antrieb A ist ungültig.
InputParameterInvalid	DriveBAlreadyInUse	37	Der Antrieb B wird bereits verwendet.
InputParameterInvalid	DriveBInvalid	49	Der Antrieb B ist ungültig.
InputParameterInvalid	PlaneInvalid	107	Die Arbeitsebene ("working plane") ist ungültig.

Enumerationsname:	Ok
Enumerationswert:	0
Beschreibung:	Ok

Die Konfiguration der Robotertransformation war erfolgreich.

ConfigurationAlreadyCompleted

Enumerationsname:	ConfigurationAlreadyCompleted
Enumerationswert:	105
Beschreibung:	Die Konfiguration ist bereits abgeschlossen.

Problem	Ursache	Lösung
Die Konfiguration der Robotertransformation war nicht erfolgreich.	Die Konfiguration des Roboters ist bereits abgeschlossen. Die Methode ConfigDone(...) wurde bereits erfolgreich aufgerufen.	Sicherstellen, dass keine Methode zur Transformationskonfiguration, zum Beispiel Delta3Ax(...) oder AddAuxAx(...), aufgerufen wird, nachdem die Konfiguration abgeschlossen ist.

TransformationAlreadyConfigured

Enumerationsname:	TransformationAlreadyConfigured
Enumerationswert:	106
Beschreibung:	Die Transformation ist bereits konfiguriert.

Problem	Ursache	Lösung
Die Konfiguration der Robotertransformation war nicht erfolgreich.	Die Konfiguration der Transformation des Roboters wurde bereits erfolgreich durchgeführt.	Darauf achten, dass eine Transformationskonfiguration nur einmal aufgerufen wird.

DriveAAlreadyInUse

Enumerationsname:	DriveAAlreadyInUse
Enumerationswert:	36
Beschreibung:	Der Antrieb A wird bereits verwendet.

Problem	Ursache	Lösung
Die Konfiguration der Robotertransformation war nicht erfolgreich.	Der am Eingang i_ifDriveA übergebene Antrieb ist bereits im Roboter konfiguriert und kann nicht noch einmal verwendet werden.	Stellen Sie sicher, dass dem Roboter kein Antrieb mehrmals zugewiesen wird. Ist das der Fall, dann berichtigen Sie dies.

DriveAInvalid

Enumerationsname:	DriveAInvalid
Enumerationswert:	48
Beschreibung:	Der Antrieb A ist ungültig.

Problem	Ursache	Lösung
Die Konfiguration der Robotertransformation war nicht erfolgreich.	Der am Eingang i_ifDriveA übergebene Schnittstelle ist ungültig.	Am Eingang i_ifDriveA muss ein gültiger Antrieb übergeben werden.

DriveBAlreadyInUse

Enumerationsname:	DriveBAlreadyInUse
Enumerationswert:	37
Beschreibung:	Der Antrieb B wird bereits verwendet.

Problem	Ursache	Lösung
Die Konfiguration der Robotertransformation war nicht erfolgreich.	Der am Eingang i_ifDriveB übergebene Antrieb ist bereits im Roboter konfiguriert und kann nicht noch einmal verwendet werden.	Stellen Sie sicher, dass dem Roboter kein Antrieb mehrmals zugewiesen wird. Ist das der Fall, dann berichtigen Sie dies.

DriveBInvalid

Enumerationsname:	DriveBInvalid
Enumerationswert:	49
Beschreibung:	Der Antrieb B ist ungültig.

Problem	Ursache	Lösung
Die Konfiguration der Robotertransformation war nicht erfolgreich.	Der am Eingang i_ifDriveB übergebene Schnittstelle ist ungültig.	Am Eingang i_ifDriveB muss ein gültiger Antrieb übergeben werden.

PlaneInvalid

Enumerationsname:	PlaneInvalid
Enumerationswert:	107
Beschreibung:	Die Arbeitsebene ("working plane") ist ungültig.

Problem	Ursache	Lösung
Die Konfiguration der Robotertransformation war nicht erfolgreich.	Der am Eingang i_etPlane übergebene Wert ist kein gültiger Wert.	Am Eingang i_etPlane muss ein in ET_WorkingPlane enthaltener Wert übergeben werden.
