Konfiguration des Profinet IO Slave
Konfiguration des Profinet IO Slave
Um den Profinet IO Slave verwenden zu können, muss die entsprechende Gerätebeschreibung (Menüleiste > Tools > Geräte-Repository) installiert werden.
Die Profinet XML-Datei (GSDML-V2.33-Schneider Electric-PacDrive-20170725.xml) befindet sich unter: C:\Users\Public\Public Documents\SoMachine Software\Vx.xx Motion\Documents\FieldbusDescriptionFiles.
Siehe Online-Hilfe: Übersicht zur Online-Hilfe und Menübefehle\Befehle im Tools-Menü\Befehle, die das Repository betreffen\Geräte-Repository....
Profinet IO Master der Steuerungskonfiguration hinzufügen
|
Schritt |
Aktion |
|---|---|
|
1 |
Öffnen Sie das Projekt in Logic Builder. |
|
2 |
Wählen Sie die PacDrive-Steuerung aus. |
|
3 |
Rechte Maustaste > Gerät hinzufügen. Ergebnis: Das Dialogfeld Gerät hinzufügen wird angezeigt. |
|
4 |
Wählen Sie Feldbusse > Profinet IO > Profinet IO Master > PROFINETIO-Controller (Schneider Electric). |
|
5 |
Bestätigen Sie Ihre Auswahl mit Gerät hinzufügen. |
|
6 |
Schließen Sie das Dialogfeld. |
|
7 |
Doppelklicken Sie auf den PNC_Controller (PROFINETIO-Controller) in der Gerätebaumstruktur, um das Dialogfeld des Geräteeditors zu öffnen. |
|
8 |
Wählen Sie auf der Registerkarte NetX-Konfiguration den entsprechenden Stecker (z. B. Vorderseite / 1) aus. |
|
9 |
Legen Sie auf der Registerkarte Allgemein den entsprechenden IP-Parameter fest. |
Profinet IO Slave der Steuerungskonfiguration hinzufügen
|
Schritt |
Aktion |
|---|---|
|
1 |
Wählen Sie den PNC_Controller (PROFINETIO-Controller) aus. |
|
2 |
Rechte Maustaste > Gerät hinzufügen. Ergebnis: Das Dialogfeld Gerät hinzufügen wird angezeigt. |
|
3 |
Wählen Sie Feldbusse > Profinet IO > Profinet IO Slave > Schneider_Electric_PN Device aus. |
|
4 |
Bestätigen Sie Ihre Auswahl mit Gerät hinzufügen. |
|
5 |
Schließen Sie das Dialogfeld. |
Nach Geräten suchen und Stationsname und IP-Adresse eingeben
|
Schritt |
Aktion |
|---|---|
|
1 |
Projekt herunterladen. |
|
2 |
Anmelden. |
|
3 |
Wählen Sie den PNC_Controller (PROFINETIO-Controller) aus. |
|
4 |
Rechte Maustaste > Geräte suchen. |
|
5 |

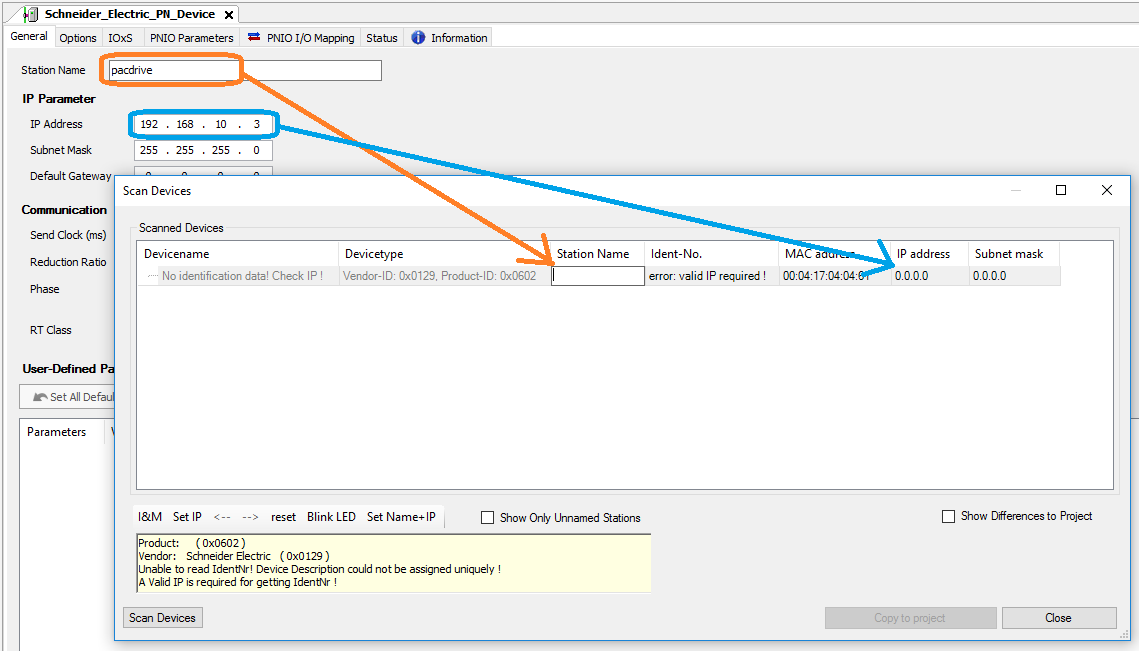

Kopieren Sie Stationsname und IP-Adresse des Schneider_Electric_PN Device in das gescannte Gerät.
|
|
6 |
Bestätigen Sie Stationsname und IP-Adresse, indem Sie auf Set Name+IP klicken. |
|
7 |
Klicken Sie auf Geräte suchen, um das Profinet-Netzwerk erneut zu durchsuchen. |
Nun werden die folgenden Parameter für das Gescannte Gerät angezeigt:
oGerätename
oGerätetyp
oStationsname
oIdent-No.
oMAC-Adresse
oIP-Adresse
oSubnetzmaske
