Absolutgebereingang (Physikalischer Mastergeber)

Aufgabe

Um Absolutgeber im PacDrive-System verarbeiten zu können, müssen diese an der Steuerung oder an der Busklemme BT-4/ENC1 angeschlossen werden. Der Inkremental-Encoder-Eingang muss an die Steuerung (oder die Busklemme) in der Steuerungskonfiguration angeschlossen werden, damit das PacDrive-System das Gebersignal verarbeiten kann.

Funktionsbeschreibung

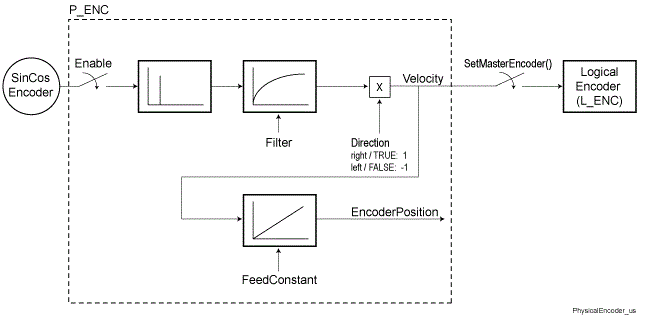

Funktionsprinzip des Absolutgebereingangs

Dem Protokoll. Encoder wird das Geschwindigkeitssignal des Mastergebers eingespeist. Die Zuordnung zum Mastergeber wird mit der Funktion SetMasterEncoder() durchgeführt.
