Typ |
AD |
|
Geräte, die den Parameter unterstützen |
PacDrive LMC x00C, PacDrive LMC x01C |
|
Tracebar |
Ja |
Dieser Parameter liefert Informationen über den Betriebszustand der Sercos-Schnittstelle. Es gibt verschiedene Sercos-Bus-Betriebsarten:
oNormaler Bus Betrieb
Die "Betriebsarten Steuerung" implementiert die Betriebsarten. Der aktuelle Zustand wird im Parameter State abgebildet.
|
Wert |
Bezeichnung |
Bedeutung |
|---|---|---|
|
0 |
Phase 0 |
Konfiguration und Inbetriebnahme |
|
1 |
Phase 1 |
Normalbetrieb, Sercos-Phase 1 |
|
2 |
Phase 2 |
Normalbetrieb, Sercos-Phase 2 |
|
3 |
Phase 3 |
Normalbetrieb, Sercos-Phase 3 |
|
4 |
Phase 4 |
Normalbetrieb, Sercos-Phase 4 |
|
6 |
|
Wird zur Zeit nicht verwendet. |
|
8 |
|
Wird zur Zeit nicht verwendet. |
|
9 |
|
Wird zur Zeit nicht verwendet. |
|
10 |
Init |
Tritt nur kurzzeitig während des Systemstarts auf. |
|
11 |
Fehler |
Es ist ein schwerer Sercos-Fehler in der Betriebsphase aufgetreten. |

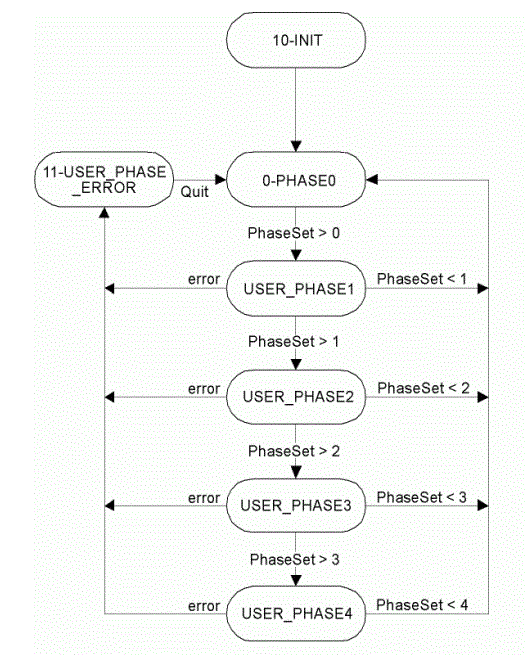

Vereinfachtes Zustandsdiagramm zum Parameter der Sercos SchnittstelleState
Ereignisse des Zustandsdiagramms zum Parameter State der Sercos Schnittstelle
|
Ereignis |
Bedeutung |
|---|---|
|
PhaseSet |
Parameter PhaseSet - mögliche Werte 1...4 |
|
Fehler |
Schwerer Sercos-Fehler |
|
Quit |
Diagnosequittung |
