Verwenden einer Funktion oder eines Funktionsbausteins in der Sprache ST

Allgemeine Informationen

In diesem Teil wird die Implementierung einer Funktion oder eines Funktionsbausteins in der ST-Sprache erläutert.

Dabei werden die Funktion SetRTCDrift und der Funktionsbaustein TON als Beispiele verwendet.

Verwenden einer Funktion in der ST-Sprache

Im Folgenden wird das Einfügen einer Funktion in der ST-Sprache beschrieben:

Schritt	Aktion
1	Erstellen Sie eine neue POU in der ST-Sprache. HINWEIS: Die Vorgehensweise zum Erstellen einer POU wird hier nicht erläutert. Weitere Informationen finden Sie unter Hinzufügen und Aufrufen von POUs.
2	Erstellen Sie die Variablen, die für die Funktion erforderlich sind.
3	Verwenden Sie im POU-ST-Editor die allgemeine Syntax zur Darstellung einer Funktion in der ST-Sprache. Die allgemeine Syntax lautet: Funktionsergebnis:= Funktionsname(VarEingang1, VarEingang2,.. VarEingangx);

Schritt

Aktion

Erstellen Sie eine neue POU in der ST-Sprache.

HINWEIS: Die Vorgehensweise zum Erstellen einer POU wird hier nicht erläutert. Weitere Informationen finden Sie unter Hinzufügen und Aufrufen von POUs.

Erstellen Sie die Variablen, die für die Funktion erforderlich sind.

Verwenden Sie im POU-ST-Editor die allgemeine Syntax zur Darstellung einer Funktion in der ST-Sprache. Die allgemeine Syntax lautet:

Funktionsergebnis:= Funktionsname(VarEingang1, VarEingang2,.. VarEingangx);

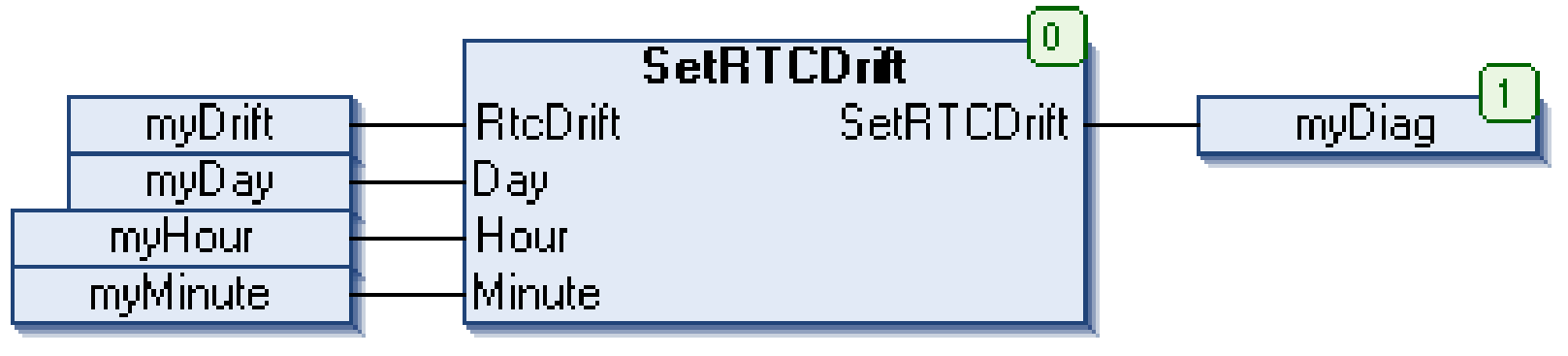

Zur Veranschaulichung dieses Verfahrens betrachten wir die grafisch dargestellte Funktion SetRTCDrift:

Funktion	Grafische Darstellung
SetRTCDrift

Funktion

Grafische Darstellung

SetRTCDrift

In der ST-Sprache wird diese Funktion folgendermaßen dargestellt:

Funktion	Darstellung im SoMachine POU-Editor in der ST-Sprache
SetRTCDrift	PROGRAM MyProgram_ST VAR myDrift: SINT(-29..29) := 5; myDay: DAY_OF_WEEK := SUNDAY; myHour: HOUR := 12; myMinute: MINUTE; myRTCAdjust: RTCDRIFT_ERROR; END_VAR myRTCAdjust:= SetRTCDrift(myDrift, myDay, myHour, myMinute);

Funktion

Darstellung im SoMachine POU-Editor in der ST-Sprache

SetRTCDrift

PROGRAM MyProgram_ST
VAR myDrift: SINT(-29..29) := 5;
myDay: DAY_OF_WEEK := SUNDAY;
myHour: HOUR := 12;
myMinute: MINUTE;
myRTCAdjust: RTCDRIFT_ERROR;
END_VAR

myRTCAdjust:= SetRTCDrift(myDrift, myDay, myHour, myMinute);

Verwenden eines Funktionsbausteins in der ST-Sprache

Im Folgenden wird das Einfügen eines Funktionsbausteins in der ST-Sprache beschrieben:

Schritt	Aktion
1	Erstellen Sie eine neue POU in der ST-Sprache. HINWEIS: Die Vorgehensweise zum Erstellen einer POU wird hier nicht erläutert. Weitere Informationen zum Hinzufügen, Deklarieren und Aufrufen von POUs finden Sie in der entsprechenden Dokumentation.
2	Erstellen Sie die Eingangs- und Ausgangsvariablen und die Instanzen, die für den Funktionsbaustein erforderlich sind: oDie Eingangsvariablen sind die für den Funktionsbaustein erforderlichen Eingangsparameter. oDie Ausgangsvariablen erhalten den vom Funktionsbaustein zurückgegebenen Wert.
3	Verwenden Sie im POU-ST-Editor die allgemeine Syntax zur Darstellung eines Funktionsbausteins in der ST-Sprache. Die allgemeine Syntax lautet: Funktionsbaustein_Instanzname(Eingang1:=VarEingang1, Eingang2:=VarEingang2,... Ausgang1=>VarAusgang1, Ausgang2=>VarAusgang2,...);

Schritt

Aktion

Erstellen Sie eine neue POU in der ST-Sprache.

HINWEIS: Die Vorgehensweise zum Erstellen einer POU wird hier nicht erläutert. Weitere Informationen zum Hinzufügen, Deklarieren und Aufrufen von POUs finden Sie in der entsprechenden Dokumentation.

Erstellen Sie die Eingangs- und Ausgangsvariablen und die Instanzen, die für den Funktionsbaustein erforderlich sind:

oDie Eingangsvariablen sind die für den Funktionsbaustein erforderlichen Eingangsparameter.

oDie Ausgangsvariablen erhalten den vom Funktionsbaustein zurückgegebenen Wert.

Verwenden Sie im POU-ST-Editor die allgemeine Syntax zur Darstellung eines Funktionsbausteins in der ST-Sprache. Die allgemeine Syntax lautet:

Funktionsbaustein_Instanzname(Eingang1:=VarEingang1, Eingang2:=VarEingang2,... Ausgang1=>VarAusgang1, Ausgang2=>VarAusgang2,...);

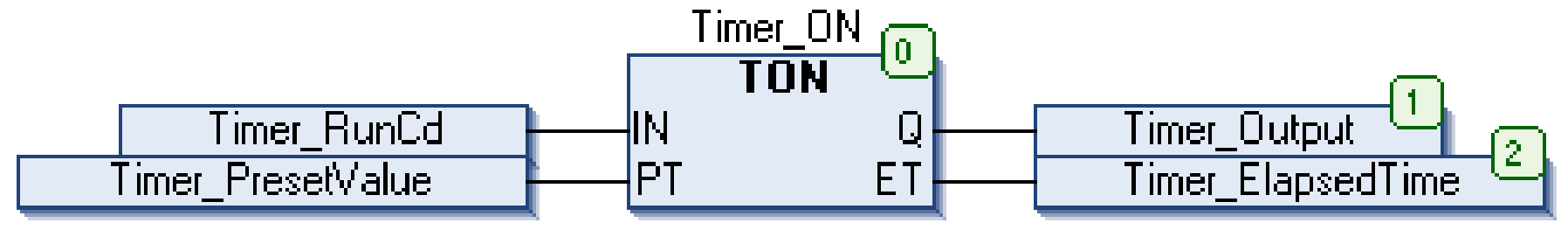

Der grafisch dargestellte Funktionsbaustein TON dient in diesem Beispiel zur Veranschaulichung:

Funktionsbaustein	Grafische Darstellung
TON

Funktionsbaustein

Grafische Darstellung

TON

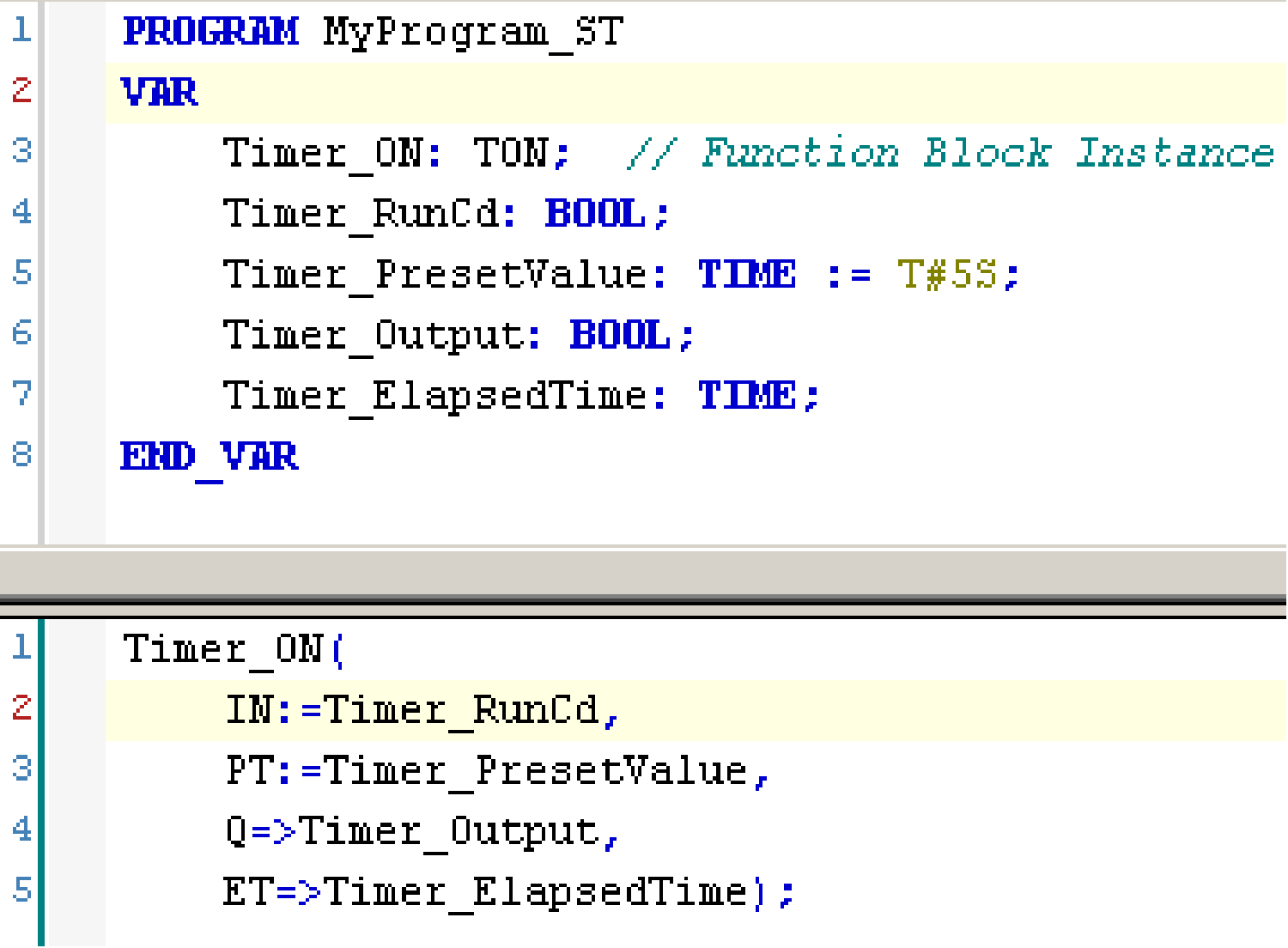

Die folgende Tabelle zeigt Beispiele für den Aufruf eines Funktionsbausteins in der ST-Sprache:

Funktionsbaustein	Darstellung im SoMachine POU-Editor in der ST-Sprache
TON

Funktionsbaustein

Darstellung im SoMachine POU-Editor in der ST-Sprache

TON
