Die HMISCU-Geräte verfügen über eine Reihe von Diagnosefunktionen, die zur Überprüfung des Systems und der Schnittstellen hinsichtlich bestimmter Probleme verwendet werden können.
Berühren Sie im Menü Einstellungen die Schaltfläche Offline und dann das Symbol Selbsttest. Das Menü Selbsttest wird angezeigt. Informationen über den Zugriff auf das Menü Diagnoseeinstellungen finden Sie in der Online-Hilfe von Vijeo Designer.
Folgende Tests stehen im Menü Selbsttest zur Verfügung:
|
Test |
Beschreibung |
|---|---|
|
Zeich.- Muster |
Überprüft die Zeichen in jedem auf dem Gerät verfügbaren Zeichensatz. Führen Sie diesen Test durch, wenn Zeichen (normalerweise Doppelbyte-Zeichen) nicht richtig angezeigt werden. OK wird angezeigt, wenn keine Fehler erkannt wurden. NG wird angezeigt, wenn ein oder mehrere Fehler erkannt wurden. |
|
Anzeige- Muster |
Führen Sie diesen Test durch, wenn Ihre Zeichnungen nicht richtig angezeigt werden. |
|
Touch-Panel |
Testet die Zellen des Touch-Panels. Jede Zelle leuchtet auf, wenn Sie während des Tests berührt wird. |
|
COM 1 |
Überprüft, ob der serielle Port (RS-232C und RS-485) fehlerfrei funktioniert. Um dies zu überprüfen, müssen Sie eventuell ein Prüfschleifenkabel anschließen (siehe unten). OK wird angezeigt, wenn keine Fehler erkannt wurden. Wenn ein Fehler erkannt wurde, wird eine Fehlermeldung angezeigt. |
|
Videospeicher |
Verwenden Sie diesen Test, um den Videospeicher (für die Bildschirmanzeige verwendeter Speicher) zu überprüfen. Führen Sie diesen Test durch, wenn der Bildschirm nicht ordnungsgemäß angezeigt wird. OK wird angezeigt, wenn keine Fehler erkannt wurden. NG wird angezeigt, wenn ein oder mehrere Fehler erkannt wurden. |

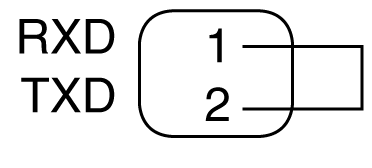

Beim Test des seriellen Ports kann es je nach getestetem Port und Kommunikationsformat notwendig sein, ein Prüfschleifenkabel mit der unten beschriebener Verdrahtung anzuschließen:
|
RS-232C |
RS-485 |
|---|---|
|
HMISCU an COM1
|
Prüfschleife für HMISCU COM1 nicht erforderlich. |
