Die HSC-Funktion kann schnelle Zählungen von Impulsen durchführen, die von Sensoren, Gebern, Schaltern usw. ausgehen, die an dedizierte Schnelleingänge angeschlossen sind.
Es gibt zwei Typen von HSC:
oTyp Simple: ein Zähler für einen einzelnen Eingang.
oTyp Main: Ein Zähler, der bis zu vier Eingänge (zwei Schnelleingänge und zwei Standardeingänge) und zwei Reflexausgänge verwendet.
Zugriff auf das HSC-Konfigurationsfenster
|
Schritt |
Beschreibung |
|---|---|
|
1 |
Doppelklicken Sie in der Gerätebaumstruktur auf HMISCUxx5 > Integrierte Funktionen > HSC. Ergebnis: Das Fenster HSC-Konfiguration wird angezeigt. |

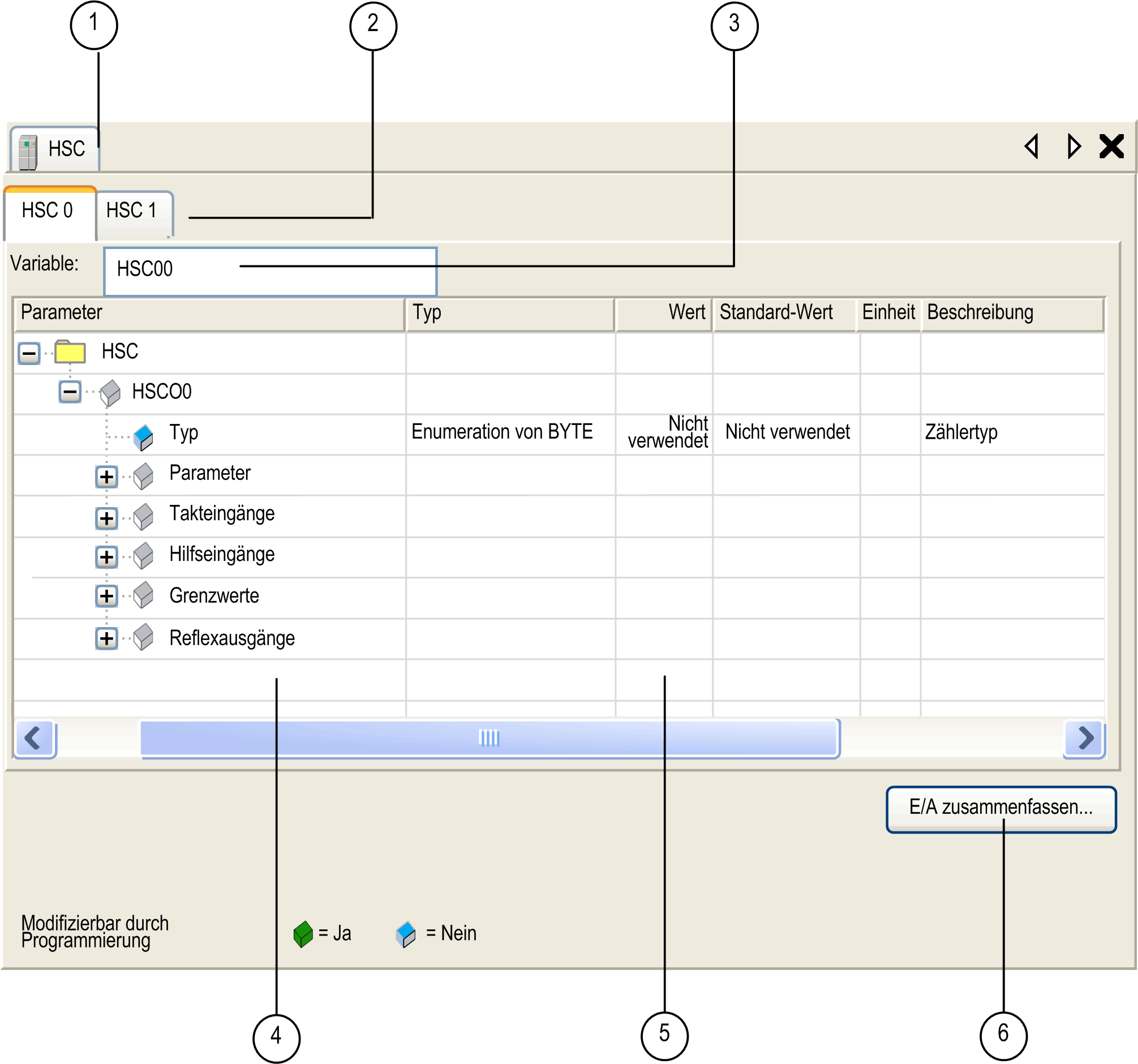

Diese Abbildung zeigt ein Beispiel für ein HSC-Konfigurationsfenster, das zum Konfigurieren der HSC-Funktion verwendet wird:
Die folgende Tabelle beschreibt die Bereiche des HSC-Konfigurationsfensters:
|
Anzahl |
Aktion |
|---|---|
|
1 |
Wählen Sie, falls erforderlich, die Registerkarte HSC, um auf das HSC-Konfigurationsfenster zuzugreifen. |
|
2 |
Wählen Sie die jeweilige HSC-Registerkarte für den HSC-Kanal, den Sie konfigurieren möchten. |
|
3 |
Wählen Sie den gewünschten HSC-Typ (Simple oder Main). Der globale Variablenname, der für die Kanalinstanz steht, kann hier definiert werden. Der Standardwert für HSC 0 ist HSC00 und für HSC 1 HSC01. |
|
4 |
Sie können die einzelnen Parameter erweitern, indem Sie jeweils daneben auf das Pluszeichen klicken, um seine Einstellungen aufzurufen. |
|
5 |
Konfigurationsfenster, in dem HSC-Parameter entsprechend dem verwendeten Modus festgelegt werden. |
|
6 |
Wenn Sie auf die Schaltfläche E/A zusammenfassen klicken, wird das Fenster E/A-Zusammenfassung angezeigt. In diesem Fenster kann die konfigurierte physikalische E/A-Zuordnung überprüft werden. |
Detaillierte Informationen zu Konfigurationsparametern finden Sie in der HMI SCU HSC-Auswahlmatrix.
