Integrierte Analog-E/A-Funktion
Die HMI-Steuerungen von HMISCUxB5 verfügen über integrierte Analog-E/A:
o2 Analogeingänge
o2 Analogausgänge
Informationen zu den technischen Eigenschaften der Analog-E/A finden Sie im Hardwarehandbuch.
Zugriff auf das Konfigurationsfenster "Analog-E/A"
|
Schritt |
Beschreibung |
|---|---|
|
1 |
Klicken Sie auf HMISCUxx5 > Integrierte Funktionen > Analog. |
|
2 |
Wählen Sie die Registerkarte E/A-Konfiguration. |

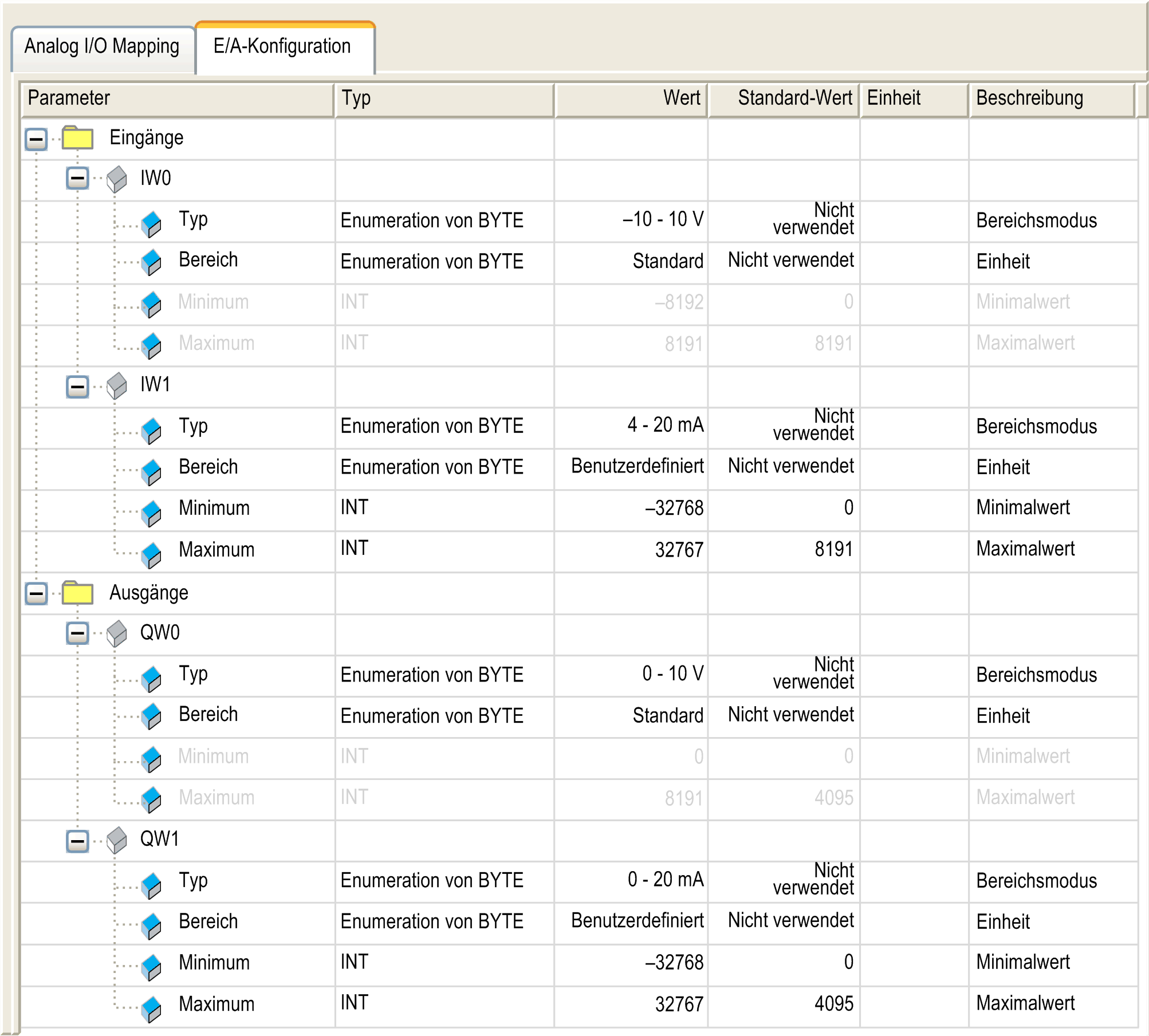

Konfigurationsfenster "Analog-E/A"
In diesem Fenster können Sie die Analog-E/A konfigurieren:
HINWEIS: Der Parameter ist nicht verfügbar, wenn die Auswahl grau angezeigt wird.
HINWEIS: Integrierte Analog-E/As werden immer physisch von der MAST-Task aktualisiert.
Registerkarte "E/A-Konfiguration"
Um HMI SCU zu konfigurieren, wählen Sie die Registerkarte E/A-Konfiguration.
In der Tabelle wird die Konfiguration der analogen Parameter beschrieben:
|
Parameter |
Wert |
Beschreibung |
Einschränkung |
|
|---|---|---|---|---|
|
Typ |
Nicht verwendet * – 10...10 V 0...10 V 0 bis 20 mA 4 bis 20 mA |
Bereichsmodus |
– |
|
|
Bereich |
Normal * Benutzerdefiniert |
Einheit |
Verfügbar, wenn der Wert Typ definiert ist. |
|
|
Minimum |
Normal Analogeingang |
– 10 bis 10 V: – 8192 0 bis 10 V: 0 0 bis 20 mA: 0 4 bis 20 mA: 0 |
Minimalwert |
Nicht konfigurierbar. |
|
Normal Analogausgang |
– 10 bis 10 V: – 2048 0 bis 10 V: 0 0 bis 20 mA: 0 4 bis 20 mA: 0 |
Nicht konfigurierbar. |
||
|
Benutzerdefiniert Analog-E/A |
– 10 bis 10 V: – 32768 0 bis 10 V: – 32768 0 bis 20 mA: – 32768 4 bis 20 mA: – 32768 |
Unter dem konfigurierten Maximum. Das konfigurierte Minimum muss unter dem konfigurierten Maximum liegen. |
||
|
Maximum |
Normal Analogeingang |
– 10 bis 10 V: 8191 0 bis 10 V: 16383 0 bis 20 mA: 16383 4 bis 20 mA: 16383 |
Maximalwert |
Nicht konfigurierbar. |
|
Normal Analogausgang |
– 10 bis 10 V: 2047 0 bis 10 V: 4095 0 bis 20 mA: 4095 4 bis 20 mA: 4095 |
Nicht konfigurierbar. |
||
|
Benutzerdefiniert Analog-E/A |
– 10 bis 10 V: 32767 0 bis 10 V: 32767 0 bis 20 mA: 32767 4 bis 20 mA: 32767 |
Über dem konfigurierten Minimum. Das konfigurierte Maximum muss größer sein als das konfigurierte Minimum. |
||
|
* Standardwert des Parameters |
||||
Wenn Sie den analogen Modulkanal physisch für ein Spannungssignal verdrahtet haben und Sie den Kanal in SoMachine für ein Stromsignal konfigurieren, kann die Analogschaltung dadurch beschädigt werden.
|
HINWEIS |
|
GERÄT NICHT BETRIEBSBEREIT |
|
Vergewissern Sie sich, dass die physische Verdrahtung der Analogschaltung mit der Softwarekonfiguration für den Analogkanal kompatibel ist. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
Konvertierungsrate Analog zu Digital
Die Konvertierungsrate für Analog zu Digital wird mithilfe der Konverterhardware vorgenommen. Alle konfigurierten Analog-E/As werden alle 2 ms konvertiert.
Auf der Registerkarte Analog E/A-Abbild können die Variablen definiert und benannt werden. Weiterhin sind auf dieser Registerkarte zusätzliche Informationen wie die topologische Adressierung enthalten.

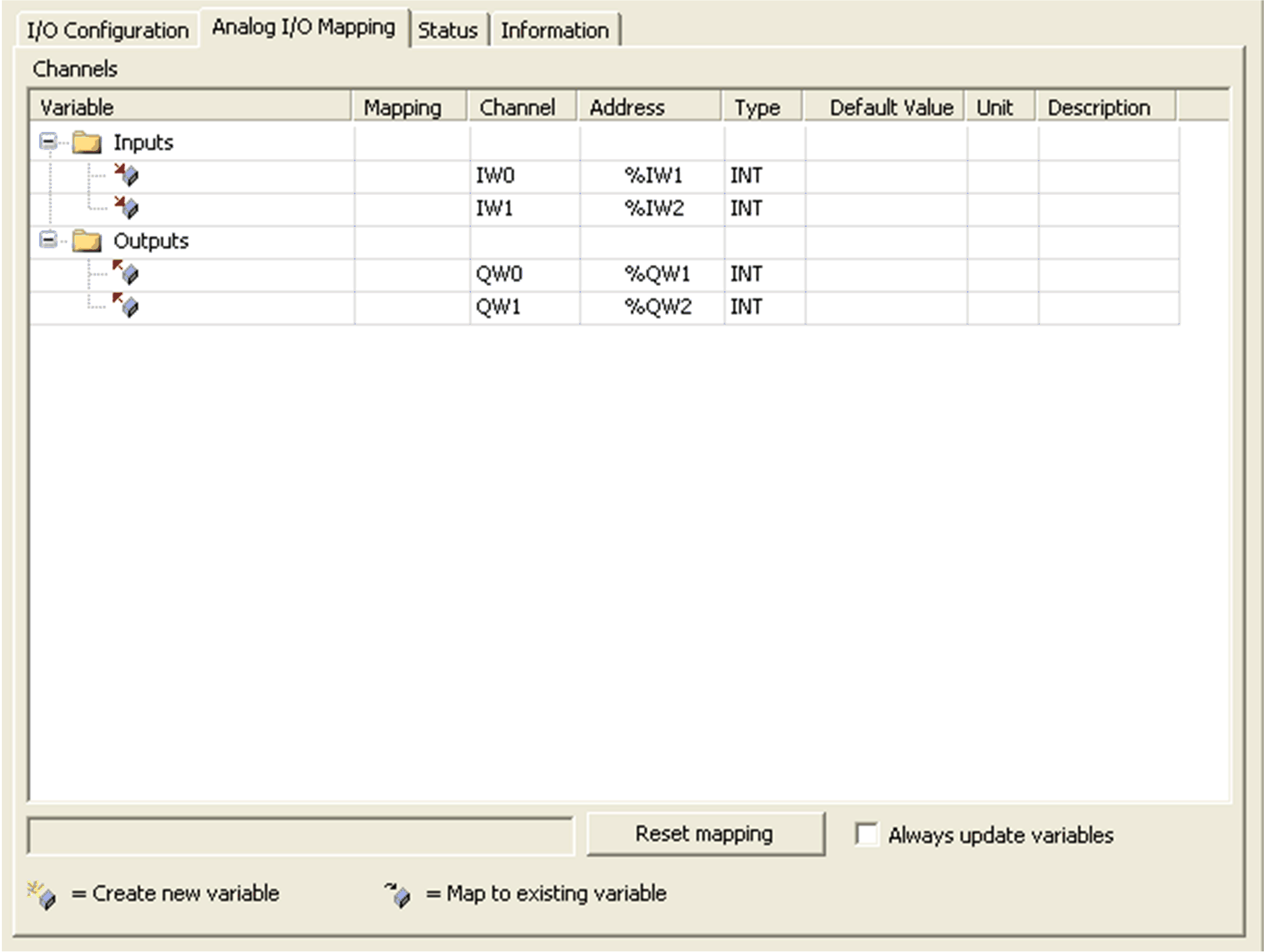

In diesem Fenster wird die Registerkarte Analog E/A-Abbild angezeigt:
Die folgende Tabelle beschreibt die Konfiguration der E/A-Zuordnung:
|
Variable |
Kanal |
Typ |
Standardwert |
Beschreibung |
|---|---|---|---|---|
|
Eingänge |
IW0 |
INT |
– |
Aktueller Wert von Eingang 0 |
|
IW1 |
Aktueller Wert von Eingang 1 |
|||
|
Ausgänge |
QW0 |
INT |
– |
Aktueller Wert von Ausgang 0 |
|
QW1 |
Aktueller Wert von Ausgang 1 |
