Synchronisierungs- und Enable-Funktionen
In diesem Abschnitt werden die von PWM verwendeten Funktionen beschrieben:
oFunktion Synchronisierung
oFunktion Enable
Jede Funktion verwendet die zwei folgenden Funktionsbaustein-Bits:
oEN_(Funktion)-Bit: Wird dieses Bit auf 1 gesetzt, kann diese (Funktion) an einem externen physikalischen Eingang ausgeführt werden, sofern konfiguriert.
oF_(Funktion)-Bit: Wird dieses Bit auf 1 gesetzt, wird die (Funktion) forciert.

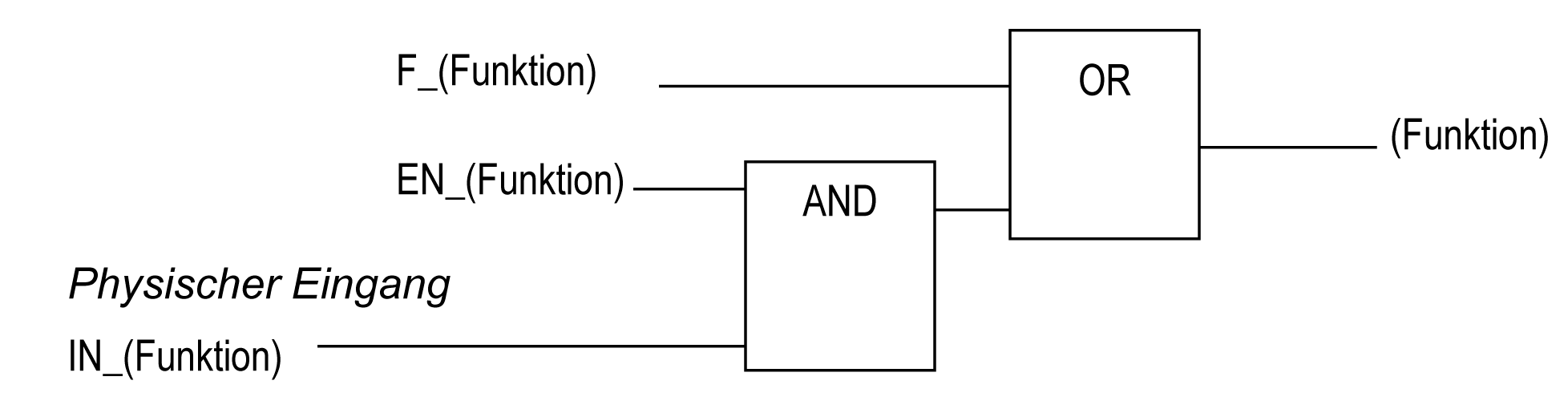

Die folgende Abbildung beschreibt, wie die Funktion verwaltet wird:
HINWEIS: (Funktion) steht für Enable (für die Enable-Funktion) oder Sync (für die Synchronisierungsfunktion).
Wenn der physikalische Eingang erforderlich ist, aktivieren Sie ihn in der Konfiguration.

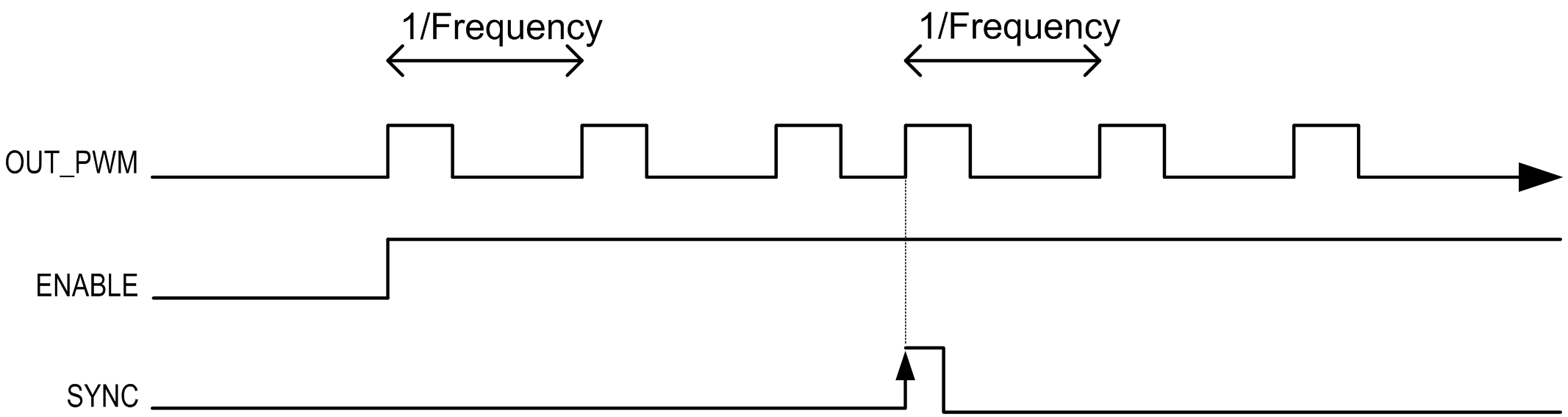

Die Funktion Synchronisierung dient zur Unterbrechung des aktuellen PWM-Zyklus und zum Starten eines neuen Zyklus.
Die Enable-Funktion wird zur Aktivierung von PWM verwendet:
