FB_RandomTargetsGenerator - SetTargetsInPlane (Methode)

Übersicht

Typ:	Methode
Verfügbar ab:	V1.1.0.0

Dieses Kapitel enthält Informationen zu folgenden Aspekten:

oAufgabenstellung

oBeschreibung

oSchnittstelle

oDiagnosemeldungen

Aufgabenstellung

Definieren eines Satzes von Einschränkungen zum Generieren zufälliger Ziele

Beschreibung

Die Methode SetTargetsInPlane ermöglicht Ihnen das Definieren eines Satzes mit Einschränkungen für die Erzeugung zufälliger Ziele, die in einer ausgewählten Arbeitsebene enthalten sind.

Zum Definieren eines spezifischen Werts für eine Einschränkung, setzen Sie das Minimum und das Maximum auf ein und denselben Wert.

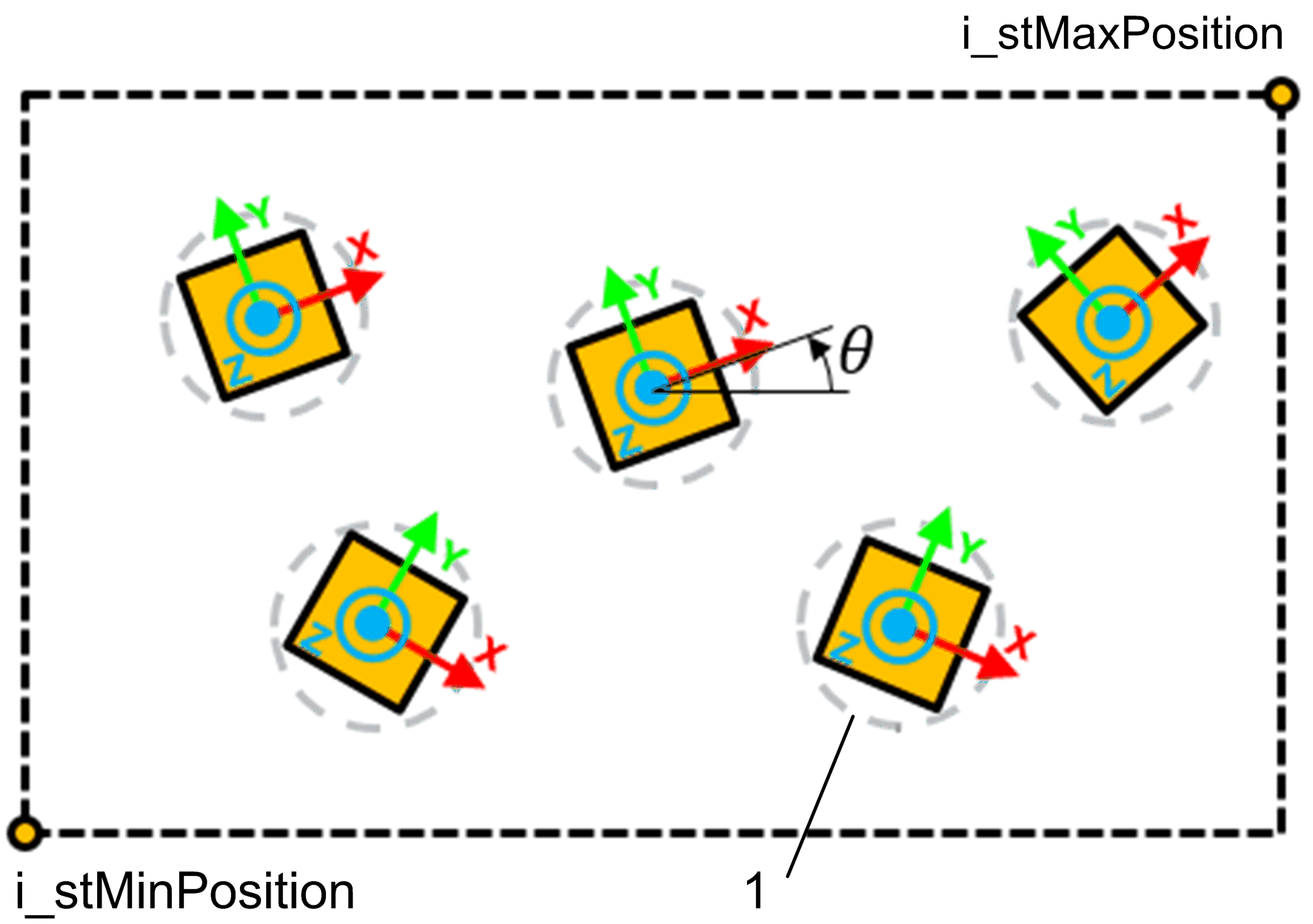

Im Folgenden ist ein Beispiel für die Erzeugung eines Ziels in einer ausgewählten Ebene beschrieben:

1 Kollisionskreise zur Festlegung von Überlappungen

Schnittstelle

Eingang	Datentyp	Beschreibung
i_udiNumberOfTargets	UDINT	Anzahl von Zielen, die von einer Methode erzeugt werden müssen.
i_lrTargetOverlapRadius	LREAL	Radius eines Kreises um jedes Ziel. Die Ziele werden so generiert, dass sich die Kreise nicht überlappen. Dieser Wert muss positiv sein.
i_udiMaxOverlapCheckIterations	UDINT	Die Methode versucht i_udiMaxOverlapCheckIterations Mal i_udiNumberOfTargets, Ziele ohne Überlappungen zu erzeugen. Wenn diese Anzahl von Wiederholungen überschritten ist, wird eine Fehlermeldung generiert.
i_etPlane	ET_WorkingPlane	Wird für die Auswahl einer Arbeitsebene verwendet (beispielsweise XY, XZ, YZ). Der Wert dieser Eingabe darf nicht ROB.ET_WorkingPlane.None entsprechen. Wenn eine spezifische Arbeitsebene ausgewählt wurde, beschreibt die generierte Stellung eine Position in der Ebene (die Position entlang der dritten 3D-Achse wird auf 0 gesetzt) und eine Rotation über einen Normalvektor mit Bezug auf die Ebene.
i_stMinPosition	PDL.ST_Vector3D	Minimaler Positionswert für ein erzeugtes Ziel. Dieser Wert kann als minimale kartesische Koordinate in einem vordefinierten Volumen definiert werden.
i_stMaxPosition	PDL.ST_Vector3D	Maximaler Positionswert für ein erzeugtes Ziel. Dieser Wert kann als maximale kartesische Koordinate in einem vordefinierten Volumen definiert werden.
i_lrMinRotation	LREAL	Minimaler Rotationswinkel über eine Normalachse auf eine ausgewählte Ebene, die für die Erzeugung der Darstellung eines Ziels verwendet wurde.
i_lrMaxRotation	LREAL	Maximaler Rotationswinkel über eine Normalachse auf eine ausgewählte Ebene, die für die Erzeugung der Darstellung eines Ziels verwendet wurde.
i_etOrientationConvention	ROB.ET_OrientationConvention	Konvention für die Rotationswinkel der Orientierung.
i_alrTargetTypeProbabilityList	ARRAY [1...Gc_uiMaxNumberOfTargetTypes] OF LREAL	Jeder Index dieses Arrays ist mit einem spezifischen Zieltyp verbunden und jedes Element enthält einen Wert, der sich auf die Wahrscheinlichkeit der zufälligen Erzeugung eines Ziels mit einem bestimmten Zieltyp auswirkt. Die Wahrscheinlichkeit für jeden Zieltyp wird als Verhältnis zwischen dem Wert, der jedem Element in dem Array zugewiesenen wird, und der Gesamtsumme der aufgelisteten Werte ermittelt. Beispiel: Ein Wert im Feld [1] des Arrays ist mit der Erzeugung von Zielen des Typs 1 verbunden, Feld [2] ist mit dem Typ 2 verbunden usw.

Ausgang	Datentyp	Beschreibung
q_etDiag	GD.ET_Diag	Allgemeingültige, bibliotheksunabhängige Aussage zur Diagnose. EinWert ungleich GD.ET_Diag.Ok entspricht einer Diagnosemeldung.
q_etDiagExt	ET_DiagExt	Bausteinspezifischer Ausgang zur Diagnose. q_etDiag = ET_Diag.Ok -> Statusmeldung q_etDiag <> ET_Diag.Ok -> Diagnosemeldung
q_sMsg	STRING[80]	Ereignisabhängige Meldung, die detaillierte Informationen zum Diagnosezustand übergibt.

Ausgang

Datentyp

Beschreibung

q_etDiag

GD.ET_Diag

Allgemeingültige, bibliotheksunabhängige Aussage zur Diagnose. EinWert ungleich GD.ET_Diag.Ok entspricht einer Diagnosemeldung.

q_etDiagExt

ET_DiagExt

Bausteinspezifischer Ausgang zur Diagnose.

q_etDiag = ET_Diag.Ok -> Statusmeldung

q_etDiag <> ET_Diag.Ok -> Diagnosemeldung

q_sMsg

STRING[80]

Ereignisabhängige Meldung, die detaillierte Informationen zum Diagnosezustand übergibt.

Diagnosemeldungen

q_etDiag	q_etDiagExt	Enumerationswert von q_etDiagExt	Beschreibung
Ok	Ok	0	Ok
InputParameterInvalid	MaxOverlapCheckIterationsRange	55	Maximale Anzahl von Wiederholungen außerhalb des Bereichs.
InputParameterInvalid	NumberOfTargetsRange	54	Anzahl der Ziele außerhalb des Bereichs.
InputParameterInvalid	OrientationConventionInvalid	38	Ungültige Orientierungskonvention.
InputParameterInvalid	PlaneInvalid	37	Die ausgewählte Arbeitsebene ist ungültig.
InputParameterInvalid	PositionXRange	40	Der als Einschränkung für die zufällige Erzeugung bereitgestellte X-Positionsbereich ist ungültig.
InputParameterInvalid	PositionYRange	41	Der als Einschränkung für die zufällige Erzeugung bereitgestellte Y-Positionsbereich ist ungültig.
InputParameterInvalid	PositionZRange	42	Der als Einschränkung für die zufällige Erzeugung bereitgestellte Z-Positionsbereich ist ungültig.
InputParameterInvalid	RotationRange	46	Der als Einschränkung für die zufällige Erzeugung bereitgestellte Rotationsbereich ist ungültig.
InputParameterInvalid	TargetOverlapRadiusRange	53	Ein negativer Radiuswert wurde bereitgestellt.
InputParameterInvalid	TargetTypeProbabilitiesSumInvalid	61	Die Summe der Wahrscheinlichkeiten ist Null.
InputParameterInvalid	TargetTypeProbabilityRange	60	Der Wert einer der Wahrscheinlichkeiten ist negativ.
UnexpectedProgramBehavior	RandomSeedInvalid	39	Der zufällige Seed-Wert wurde mit einem ungültigen Wert initialisiert.

MaxOverlapCheckIterationsRange

Enumerationsname:	MaxOverlapCheckIterationsRange
Enumerationswert:	55
Beschreibung:	Maximale Anzahl der Iterationen außerhalb des gültigen Bereichs

Problem	Ursache	Lösung
Der bereitgestellte Wert liegt außerhalb des Bereichs.	Der Wert für i_udiMaxOverlapCheckIterations kann nicht kleiner sein als i_udiNumberOfTargets.	oStellen Sie einen Wert bereit, so dass i_udiMaxOverlapCheckIterations ≥ i_udiNumberOfTargets oSie könnten es zunächst mit dem Wert i_udiMaxOverlapCheckIterations ≥ 2 * i_udiNumberOfTargets versuchen. In Abhängigkeit von den anderen Einschränkungen kann dieser Wert variieren.

Problem

Ursache

Lösung

Der bereitgestellte Wert liegt außerhalb des Bereichs.

Der Wert für i_udiMaxOverlapCheckIterations kann nicht kleiner sein als i_udiNumberOfTargets.

oStellen Sie einen Wert bereit, so dass i_udiMaxOverlapCheckIterations ≥ i_udiNumberOfTargets

oSie könnten es zunächst mit dem Wert i_udiMaxOverlapCheckIterations ≥ 2 * i_udiNumberOfTargets versuchen. In Abhängigkeit von den anderen Einschränkungen kann dieser Wert variieren.

NumberOfTargetsRange

Enumerationsname:	NumberOfTargetsRange
Enumerationswert:	54
Beschreibung:	Anzahl der Ziele außerhalb des gültigen Bereichs

Problem	Ursache	Lösung
Der bereitgestellte Wert liegt außerhalb des Bereichs.	Der von Ihnen bereitgestellte Wert ist entweder kleiner als 1 oder größer als Gc_udiMaxNumberOfGeneratedTargets (z. B. die maximale Größe der Liste).	Stellen Sie einen Wert innerhalb des gültigen Bereichs bereit.

Enumerationsname:	Ok
Enumerationswert:	0
Beschreibung:	Ok

Die Parameter wurden erfolgreich definiert.

OrientationConventionInvalid

Enumerationsname:	OrientationConventionInvalid
Enumerationswert:	38
Beschreibung:	Ungültige Ausrichtungskonvention

Problem	Ursache	Lösung
Die Orientierungskonvention ist ungültig.	Der Eingabewert i_etOrientationConvention ist ungültig.	Stellen Sie einen der zulässigen Werte von ROB.ET_OrientationConvention bereit.

PlaneInvalid

Enumerationsname:	PlaneInvalid
Enumerationswert:	37
Beschreibung:	Die ausgewählte Arbeitsebene ist ungültig.

Problem	Ursache	Lösung
Die ausgewählte Arbeitsebene ist ungültig.	Der bereitgestellte Wert identifiziert keine bekannte Arbeitsebene.	Prüfen Sie, ob der Wert in diesem Satz ausgewählt wurde: oROB.ET_WorkingPlane.XY oROB.ET_WorkingPlane.XZ oROB.ET_WorkingPlane.YZ

Problem

Ursache

Lösung

Die ausgewählte Arbeitsebene ist ungültig.

Der bereitgestellte Wert identifiziert keine bekannte Arbeitsebene.

Prüfen Sie, ob der Wert in diesem Satz ausgewählt wurde:

oROB.ET_WorkingPlane.XY

oROB.ET_WorkingPlane.XZ

oROB.ET_WorkingPlane.YZ

PositionXRange

Enumerationsname:	PositionXRange
Enumerationswert:	40
Beschreibung:	Der als Einschränkung für die willkürliche Generierung bereitgestellte X-Positionsbereich ist ungültig.

Problem	Ursache	Lösung
Der als Einschränkung für die zufällige Erzeugung bereitgestellte X-Positionsbereich ist ungültig.	Der bereitgestellte X-Positionsbereich ist ungültig.	oStellen Sie einen Bereich bereit, der die folgenden Bedingungen erfüllt: i_stMinPosition.lrX ≤ i_stMaxPosition.lrX oWenn eine Arbeitsebene ausgewählt wurde, müssen Sie prüfen, ob i_stMinPosition.lrX und i_stMaxPosition.lrX in der Ebene enthalten sind.

Problem

Ursache

Lösung

Der als Einschränkung für die zufällige Erzeugung bereitgestellte X-Positionsbereich ist ungültig.

Der bereitgestellte X-Positionsbereich ist ungültig.

oStellen Sie einen Bereich bereit, der die folgenden Bedingungen erfüllt:

i_stMinPosition.lrX ≤ i_stMaxPosition.lrX

oWenn eine Arbeitsebene ausgewählt wurde, müssen Sie prüfen, ob i_stMinPosition.lrX und i_stMaxPosition.lrX in der Ebene enthalten sind.

PositionYRange

Enumerationsname:	PositionYRange
Enumerationswert:	41
Beschreibung:	Der als Einschränkung für die willkürliche Generierung bereitgestellte Y-Positionsbereich ist ungültig.

Problem	Ursache	Lösung
Der als Einschränkung für die zufällige Erzeugung bereitgestellte Y-Positionsbereich ist ungültig.	Der bereitgestellte Y-Positionsbereich ist ungültig.	oStellen Sie einen Bereich bereit, der die folgenden Bedingungen erfüllt: i_stMinPosition.lrY ≤ i_stMaxPosition.lrY oWenn eine Arbeitsebene ausgewählt wurde, müssen Sie prüfen, ob i_stMinPosition.lrY und i_stMaxPosition.lrY in der Ebene enthalten sind.

Problem

Ursache

Lösung

Der als Einschränkung für die zufällige Erzeugung bereitgestellte Y-Positionsbereich ist ungültig.

Der bereitgestellte Y-Positionsbereich ist ungültig.

oStellen Sie einen Bereich bereit, der die folgenden Bedingungen erfüllt:

i_stMinPosition.lrY ≤ i_stMaxPosition.lrY

oWenn eine Arbeitsebene ausgewählt wurde, müssen Sie prüfen, ob i_stMinPosition.lrY und i_stMaxPosition.lrY in der Ebene enthalten sind.

PositionZRange

Enumerationsname:	PositionZRange
Enumerationswert:	42
Beschreibung:	Der als Einschränkung für die willkürliche Generierung bereitgestellte Z-Positionsbereich ist ungültig.

Problem	Ursache	Lösung
Der als Einschränkung für die zufällige Erzeugung bereitgestellte Z-Positionsbereich ist ungültig.	Der bereitgestellte Z-Positionsbereich ist ungültig.	oStellen Sie einen Bereich bereit, der die folgenden Bedingungen erfüllt: i_stMinPosition.lrZ ≤ i_stMaxPosition.lrZ oWenn eine Arbeitsebene ausgewählt wurde, müssen Sie prüfen, ob i_stMinPosition.lrZ und i_stMaxPosition.lrZ in der Ebene enthalten sind.

Problem

Ursache

Lösung

Der als Einschränkung für die zufällige Erzeugung bereitgestellte Z-Positionsbereich ist ungültig.

Der bereitgestellte Z-Positionsbereich ist ungültig.

oStellen Sie einen Bereich bereit, der die folgenden Bedingungen erfüllt:

i_stMinPosition.lrZ ≤ i_stMaxPosition.lrZ

oWenn eine Arbeitsebene ausgewählt wurde, müssen Sie prüfen, ob i_stMinPosition.lrZ und i_stMaxPosition.lrZ in der Ebene enthalten sind.

RandomSeedInvalid

Enumerationsname:	RandomSeedInvalid
Enumerationswert:	39
Beschreibung:	Der willkürliche Seed-Wert wurde mit einem ungültigen Wert initialisiert.

Problem	Ursache	Lösung
Der zufällige Seed-Wert wurde intern auf einen ungültigen Wert gesetzt.	-	Kontaktieren Sie Ihren Schneider Electric-Ansprechpartner.

RotationRange

Enumerationsname:	RotationRange
Enumerationswert:	46
Beschreibung:	Der als Einschränkung für die willkürliche Generierung bereitgestellte Rotationsbereich ist ungültig.

Problem	Ursache	Lösung
Der als Einschränkung für die zufällige Erzeugung bereitgestellte Rotationsbereich ist ungültig.	Der bereitgestellte Rotationsbereich ist ungültig.	Stellen Sie einen Bereich bereit, der die folgenden Bedingungen erfüllt: i_lrMinRotation ≤ i_lrMaxRotation

Problem

Ursache

Lösung

Der als Einschränkung für die zufällige Erzeugung bereitgestellte Rotationsbereich ist ungültig.

Der bereitgestellte Rotationsbereich ist ungültig.

Stellen Sie einen Bereich bereit, der die folgenden Bedingungen erfüllt:

i_lrMinRotation ≤ i_lrMaxRotation

TargetOverlapRadiusRange

Enumerationsname:	TargetOverlapRadiusRange
Enumerationswert:	53
Beschreibung:	Es wurde ein negativer Radiuswert bereitgestellt.

Problem	Ursache	Lösung
Ein negativer oder ein Null-Wert wurde als Eingabe bereitgestellt.	Der Wert für den Radius muss positiv sein.	Prüfen Sie, ob i_lrTargetOverlapRadius > 0.

TargetTypeProbabilitiesSumInvalid

Enumerationsname:	TargetTypeProbabilitiesSumInvalid
Enumerationswert:	61
Beschreibung:	Die Summe der Wahrscheinlichkeiten ist null.

Problem	Ursache	Lösung
Die Summe der bereitgestellten Wahrscheinlichkeiten ist 0.	Die Summe der aufgelisteten Wahrscheinlichkeiten in der Eingabe i_alrTargetTypeProbabilityList muss größer sein als 0.	Prüfen Sie, ob die Summe der bereitgestellten Wahrscheinlichkeiten größer ist als 0.

TargetTypeProbabilityRange

Enumerationsname:	TargetTypeProbabilityRange
Enumerationswert:	60
Beschreibung:	Der Wert einer der Wahrscheinlichkeiten ist negativ.

Problem	Ursache	Lösung
Der Wert einer der Wahrscheinlichkeiten ist negativ.	Eine der Wahrscheinlichkeiten innerhalb von i_alrTargetTypeProbabilityList hat einen negativen Wert.	Vergewissern Sie sich, dass jede Wahrscheinlichkeit entweder den Wert 0 oder einen positiven Wert aufweist.
