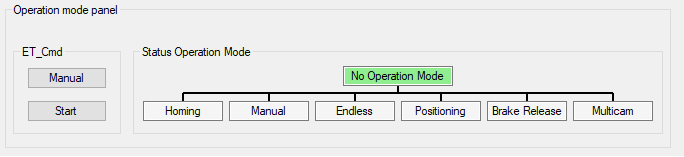

Operation mode panel (Registerkartenbereich)

Übersicht

Wenn sich das Modul im Online-Betrieb befindet, verweist der Bereich Operation mode panel auf die aktuelle Betriebsart.

Je nach ausgewählter Axis mode-Registerkarte (Homing, Manual, Endless, Positioning, Brake release, Multicam) können Sie den entsprechenden ET_Cmd ausgeben.

Element	Beschreibung
ET_Cmd	Je nach ausgewählter Axis mode-Registerkarte zeigt die obere Schaltfläche Folgendes an: Homing, Manual, Endless, Positioning, Brake release oder Multicam. Beispiel: Wenn sich das Modul nicht in der angegebenen Betriebsart befindet (z. B. Manual), klicken Sie auf die Schaltfläche Manual, um den Befehl AXM.ET_Cmd.Manual auszugeben, und klicken Sie anschließend auf die Schaltfläche Start, um den Befehl AXM.ET_Cmd.Start zu senden. HINWEIS: Alternativ können die Befehle über das ModuleInterface (z. B. iq_etCmd) gesendet werden. Wenn die Betriebsart Manual akzeptiert wird, schaltet die Hintergrundfarbe des Betriebsartstatus Manual auf grün.
Status Operation Mode	Zeigt die Betriebsart des Moduls an.

Element

Beschreibung

ET_Cmd

Je nach ausgewählter Axis mode-Registerkarte zeigt die obere Schaltfläche Folgendes an: Homing, Manual, Endless, Positioning, Brake release oder Multicam.

Beispiel:

Wenn sich das Modul nicht in der angegebenen Betriebsart befindet (z. B. Manual), klicken Sie auf die Schaltfläche Manual, um den Befehl AXM.ET_Cmd.Manual auszugeben, und klicken Sie anschließend auf die Schaltfläche Start, um den Befehl AXM.ET_Cmd.Start zu senden.

HINWEIS: Alternativ können die Befehle über das ModuleInterface (z. B. iq_etCmd) gesendet werden.

Wenn die Betriebsart Manual akzeptiert wird, schaltet die Hintergrundfarbe des Betriebsartstatus Manual auf grün.

Status Operation Mode

Zeigt die Betriebsart des Moduls an.
