In diesem Abschnitt werden die geeigneten Positionen für die Montage des TM5 EtherNet/IP Fieldbus Interface beschrieben.
HINWEIS: Lassen Sie ausreichend Abstand, um eine angemessene Belüftung und die Einhaltung einer Umgebungstemperatur gemäß den Umgebungskenndaten zu gewährleisten.

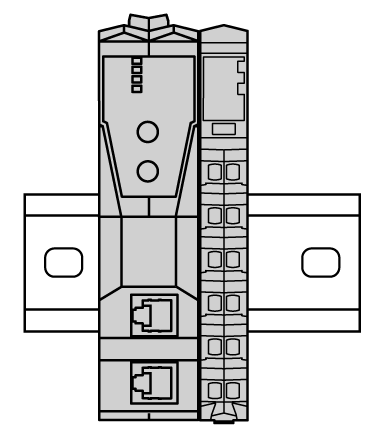

Wenn möglich, sollte der TM5 EtherNet/IP Fieldbus Interface wie in der nachstehenden Abbildung gezeigt horizontal auf einer vertikalen Fläche montiert werden:

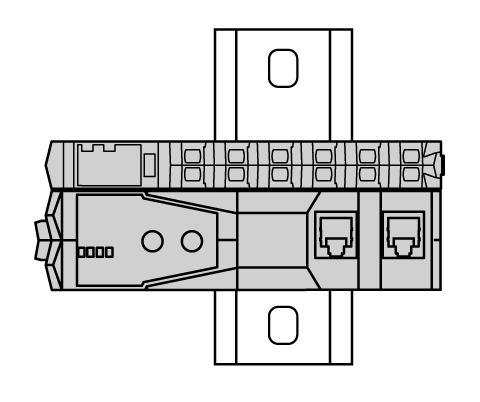

Wenn möglich, kann der TM5 EtherNet/IP Fieldbus Interface aber auch wie unten gezeigt mit einer Herabsetzung der Temperatur vertikal auf einer vertikalen Fläche montiert werden:

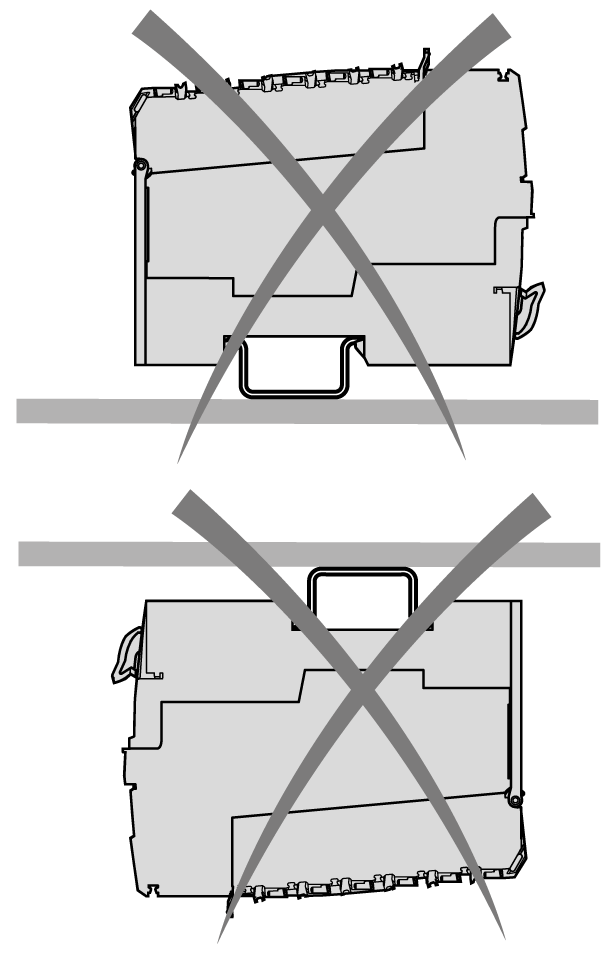

Die nachstehenden Abbildungen zeigen unsachgemäße Montagepositionen:

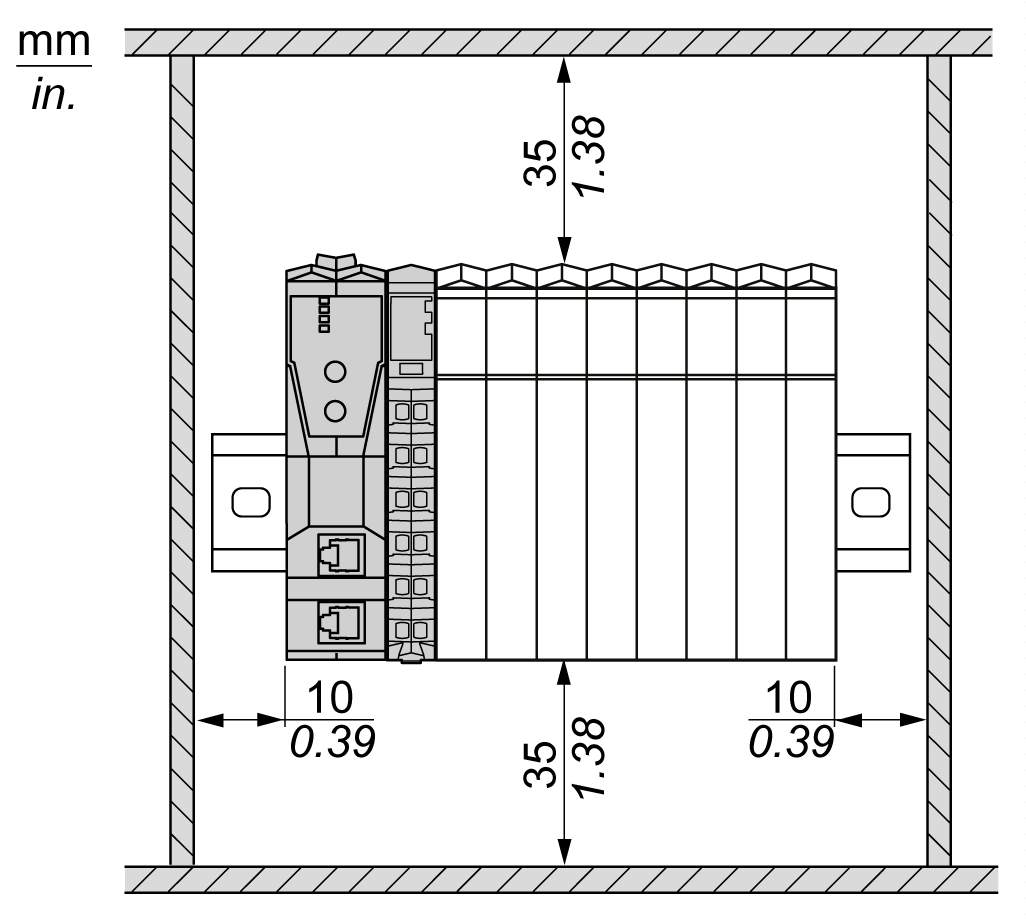

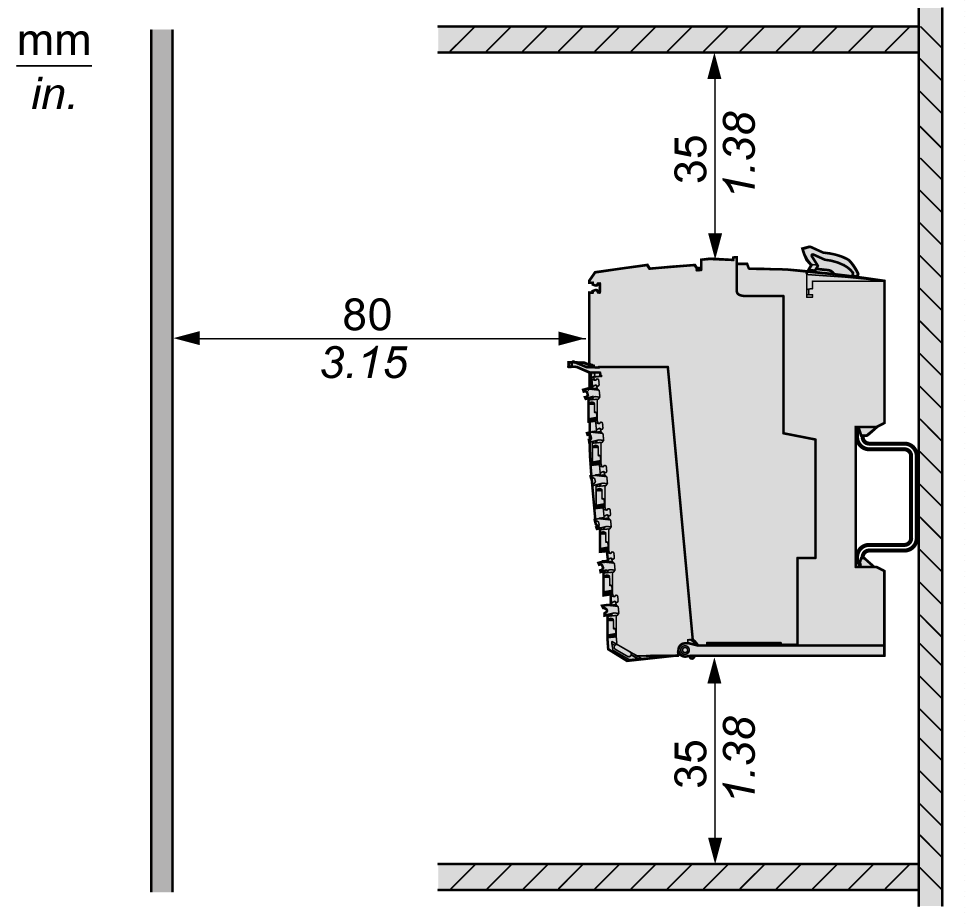

Der empfohlene Abstand für die installierten Gehäuse ist in den nachfolgenden Abbildungen angegeben:
