ReadTripCounters - Funktionsbeschreibung
|
Typ |
Funktionsbaustein |
|
Verfügbar ab |
V2.0.3.0 |

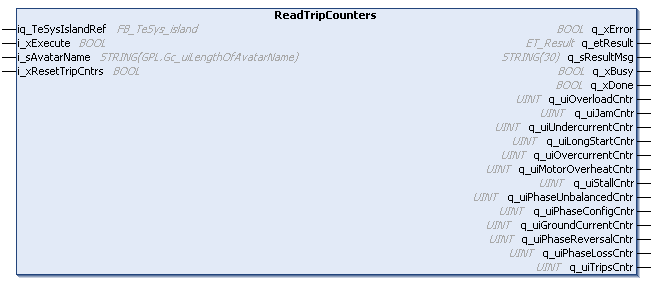

Der Funktionsbaustein ReadTripCounters gibt die Auslösezähler zurück und setzt alle Auslösezähler des ausgewählten avatar zurück.
|
Eingang |
Datentyp |
Beschreibung |
|---|---|---|
|
iq_TeSysIslandRef |
FB_TeSys_island |
Verweis auf das TeSys island-Gerät. |
|
i_xExecute |
BOOL |
Bei einer steigenden Flanke an diesem Eingang startet der Funktionsbaustein die Ausführung. Die Ausgänge q_xDone, q_xError, q_etResult und q_etResultMsg werden bei fallenden Flanke an i_xExecute zurückgesetzt. Siehe Verhalten der Funktionsbausteine mit Eingang i_xExecute. |
|
i_sAvatarName |
Verweis auf den in der TeSys island-Konfiguration definierten avatar. |
|
|
i_xResetTripCntrs |
BOOL |
Wenn dieser Eingang auf TRUE gesetzt wird, werden alle Auslösezähler zurückgesetzt. |
|
Ausgang |
Datentyp |
Beschreibung |
|---|---|---|
|
q_xError |
BOOL |
Wenn dieser Ausgang auf TRUE gesetzt wird, wurde ein Fehler identifiziert. Für weitere Informationen, siehe q_etResult und q_etResultMsg, |
|
q_etResult |
Stellt Diagnose- und Statusinformationen in Form numerischer Werte bereit. |
|
|
q_sResultMsg |
STRING[30] |
Stellt zusätzliche Diagnose- und Statusinformationen in Form von Textmeldungen bereit. |
|
q_xBusy |
BOOL |
Wenn dieser Ausgang auf TRUE gesetzt wird, bedeutet das, dass der Funktionsbaustein ausgeführt wird. |
|
q_xDone |
BOOL |
Wenn dieser Ausgang auf TRUE gesetzt wird, wurde die Ausführung erfolgreich abgeschlossen. |
|
q_uiOverloadCntr |
UINT |
Zähler der Auslösungen mit Bezug auf den Schutz gegen thermische Überlastung. |
|
q_uiJamCntr |
UINT |
Zähler der Auslösungen mit Bezug auf den Blockadeschutz. |
|
q_uiUndercurrentCntr |
UINT |
Zähler der Auslösungen mit Bezug auf den Unterstromschutz. |
|
q_uiLongStartCntr |
UINT |
Zähler der Auslösungen mit Bezug auf den Schutz gegen langen Anlauf. |
|
q_uiOvercurrentCntr |
UINT |
Zähler der Auslösungen mit Bezug auf den Überstromschutz. |
|
q_uiMotorOverheatCntr |
UINT |
Zähler der Auslöseereignisse wegen Motorüberhitzung. |
|
q_uiStallCntr |
UINT |
Zähler der Auslösungen mit Bezug auf den Stillstandschutz. |
|
q_uiPhaseUnbalancedCntr |
UINT |
Zähler der Auslösungen mit Bezug auf den Schutz gegen Phasenunsymmetrie. |
|
q_uiPhaseConfigCntr |
UINT |
Zähler der Auslösungen mit Bezug auf den Phasenkonfigurationsschutz. |
|
q_uiGroundCurrentCntr |
UINT |
Zähler der Auslösungen mit Bezug auf den Massestromschutz. |
|
q_uiPhaseReversalCntr |
UINT |
Zähler der Auslösungen mit Bezug auf den Phasenumkehrschutz. |
|
q_uiPhaseLossCntr |
UINT |
Zähler der Auslösungen mit Bezug auf den Schutz gegen Phasenverlust. |
|
q_uiTripsCntr |
UINT |
Zähler der Auslösungen mit Bezug auf die Schutzvorrichtungen. |
