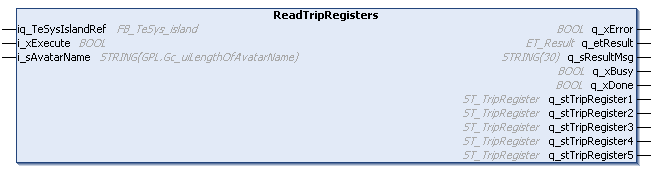

ReadTripRegisters - Funktionsbeschreibung
|
Typ |
Funktionsbaustein |
|
Verfügbar ab |
V2.0.3.0 |
Der Funktionsbaustein ReadTripRegisters gibt die Auslöseregister des ausgewählten avatar zurück.
|
Eingang |
Datentyp |
Beschreibung |
|---|---|---|
|
iq_TeSysIslandRef |
FB_TeSys_island |
Verweis auf das TeSys island-Gerät. |
|
i_xExecute |
BOOL |
Bei einer steigenden Flanke an diesem Eingang startet der Funktionsbaustein die Ausführung. Die Ausgänge q_xDone, q_xError, q_etResult und q_etResultMsg werden bei fallenden Flanke an i_xExecute zurückgesetzt. Siehe Verhalten der Funktionsbausteine mit Eingang i_xExecute. |
|
i_sAvatarName |
Verweis auf den in der TeSys island-Konfiguration definierten avatar. |
|
Ausgang |
Datentyp |
Beschreibung |
|---|---|---|
|
q_xError |
BOOL |
Wenn dieser Ausgang auf TRUE gesetzt wird, wurde ein Fehler identifiziert. Für weitere Informationen, siehe q_etResult und q_etResultMsg, |
|
q_etResult |
Stellt Diagnose- und Statusinformationen in Form numerischer Werte bereit. |
|
|
q_sResultMsg |
STRING[30] |
Stellt zusätzliche Diagnose- und Statusinformationen in Form von Textmeldungen bereit. |
|
q_xBusy |
BOOL |
Wenn dieser Ausgang auf TRUE gesetzt wird, bedeutet das, dass der Funktionsbaustein ausgeführt wird. |
|
q_xDone |
BOOL |
Wenn dieser Ausgang auf TRUE gesetzt wird, wurde die Ausführung erfolgreich abgeschlossen. |
|
q_stTripRegister1 |
Datum und Auslösegrund Register 1. |
|
|
... |
... |
... |
|
q_stTripRegister5 |
Datum und Auslösegrund Register 5. |
