EtherCAT - PROFIBUS DP-Slave-Terminal EL6731_0010
CODESYS unterstützt das Gerät EL6731_0010 der Fa. Beckhoff, das ein Gateway von EtherCAT zu PROFIBUS DP-Slave darstellt. Sie fügen das Gateway unterhalb des EtherCAT-Kopplers EK1100 ein und können es wie einen gewöhnlichen EtherCAT-Slave konfigurieren.
Wenn Sie das Gateway einfügen, wird automatisch ein Profibus-Slave-Knoten einfügt. Dieser PROFIBUS DP-Slave verhält sich wie ein Standard-PROFIBUS DP-Slave.

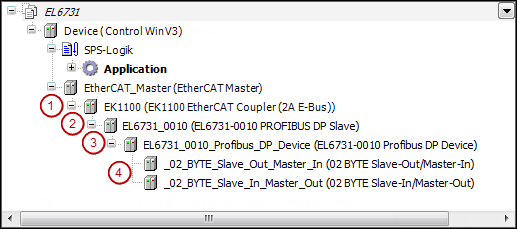

(1) EtherCAT-Koppler (2) Gateway EtherCAT-PROFIBUS DP Slave (3) PROFIBUS DP-Slave
(4) PROFIBUS DP-Slave (5) PROFIBUS DP-Module
Unterhalb des Profibus-Slaves fügen Sie die PROFIBUS DP-Module ein. In den Dialogen des Editors können Sie die typischen PROFIBUS DP-Parameter und IO-Kanäle einstellen.
