Ansicht 'Werkzeuge'



Symbol:

Funktion: Die Ansicht bietet die im Editor verwendbaren Elemente an. Die einzelnen Elemente sind mit bestimmten Kennzeichen versehen, um sie damit gruppieren zu können. Für jedes Kennzeichen gibt es eine Schaltfläche. Die Elemente selektierter Kennzeichen werden mit Vorschaubildern dargestellt und können in den Editor gezogen werden. Neben den Standardkennzeichen können Sie auch eigene definieren. Die Größe der Vorschaubilder können Sie mit dem Schiebebalken verändern und eine Volltextsuche nach Elementnamen ist möglich.

Aufruf: Menü Ansicht ‣ Werkzeuge

Voraussetzung: Eine Visualisierung ist aktiv.

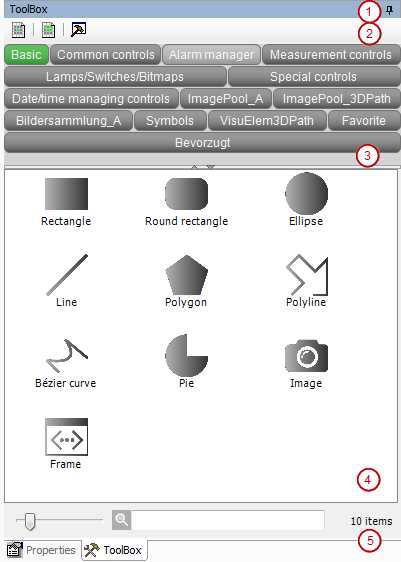

• 1. : Ansicht Werkzeuge

• 1. : Symbolleiste mit Befehlen

• 1. : Schaltflächen zur Auswahl von Elementkategorien, tragen den Namen des zugrundeliegenden Kennzeichens

• 1. : Auswahl eines einzelnen Visualisierungselements

• 1. : Steuerelemente

Siehe auch

• Befehl 'Werkzeuge'

Symbolleiste mit Befehlen

Siehe auch

• Dialog 'Kennzeichen und Einträge konfigurieren'

Schaltflächen zur Auswahl von Elementkategorien (Kennzeichen)

Für jede definierte Elementkategorie wird eine mit dem zugehörigen Kennzeichen beschriftete Schaltfläche angezeigt. Eine selektierte Schaltfläche erscheint grün.

Kontextmenü einer Schaltfläche

Siehe auch

• Element auswählen

• Dialog 'Kennzeichen und Einträge konfigurieren'

• Befehl 'Werkzeuge'

Auswahl von Visualisierungselementen

Die Visualisierungselemente werden als Vorschaubild und mit Namen beschriftet angeboten. Die Auswahl hängt ab von der Suchanfrage in  oder aber von der Selektion der Schaltflächen.
