HMIG3X

Seite	HMIG3X
Frontseite
Rechts
Unterseite
Rückseite

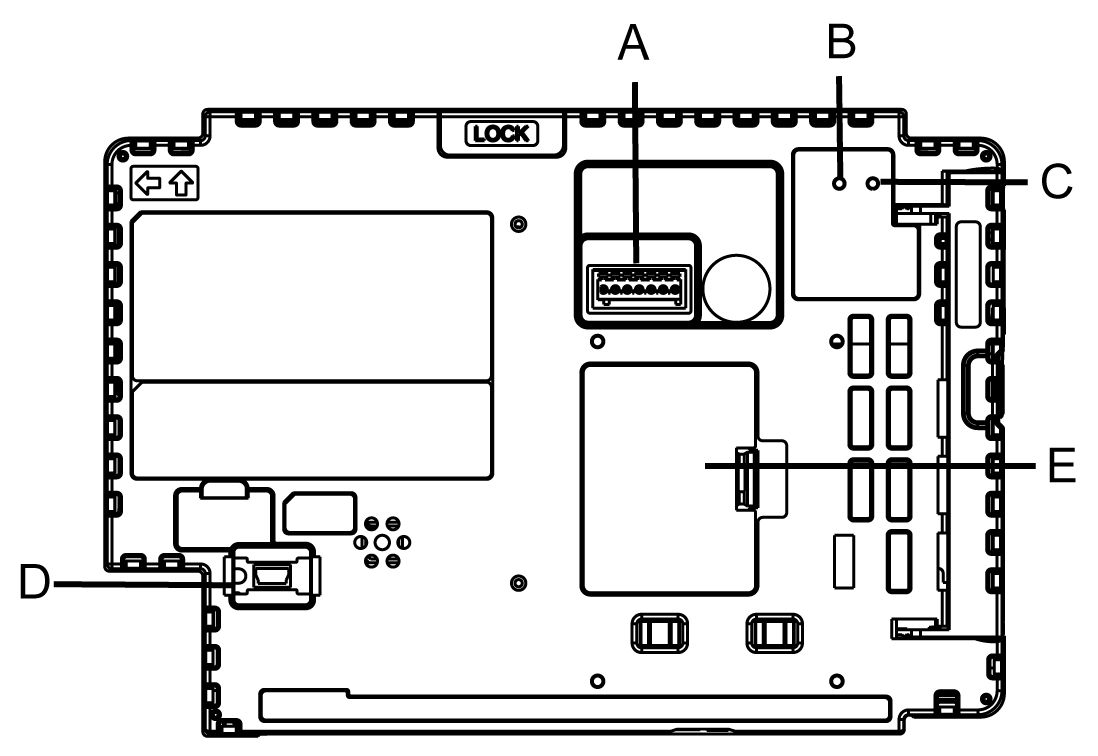

A: Schnittstelle Hilfsausgang/-Lautsprecherausgang (AUX)

Diese Schnittstelle ist ein Alarmausgang oder Summerausgang sowie ein Tonausgang.

B: Status-LED^*1

C: Kartenzugriffs-LED^*1

D: USB-Schnittstelle (mini-B)^*2

E: Schnittstellenabdeckung Erweiterungsgerät (EXT)^*3

Das Erweiterungsgerät kann über die Erweiterungsgerät-Schnittstelle angeschlossen werden, und der Akku für den Sicherungsspeicher kann angeschlossen oder ausgetauscht werden.

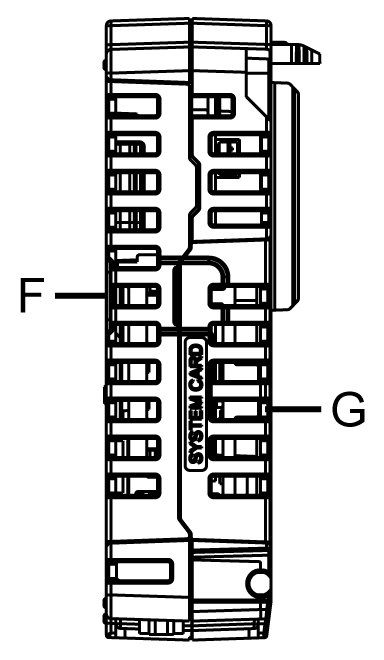

F: Speicherkartenabdeckung

G: Systemkartenabdeckung

Diese Abdeckung kann nicht geöffnet werden, wenn das Box-Modul in Betrieb ist.

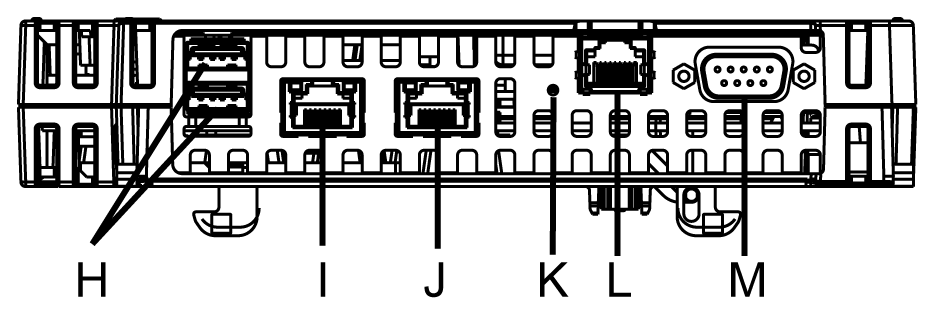

H: USB-Schnittstelle (Typ A)^*2

I: Ethernet-Schnittstelle (Ethernet1)^*2

J: Ethernet-Schnittstelle (Ethernet2)^*2

K: COM1-LED^*2

L: Serielle Schnittstelle (COM1)^*2

M: Serielle Schnittstelle (COM2)^*2

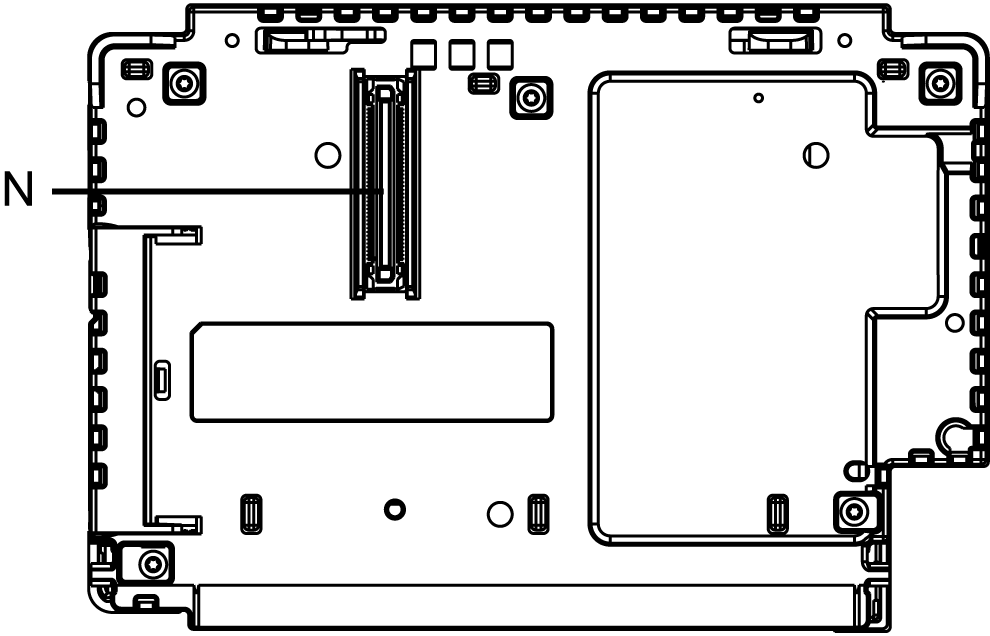

N: Display-Modul-Schnittstelle

VORSICHT

VERBRENNUNGSGEFAHR

Schließen Sie das Modbus RJ-45-Kommunikationskabel nicht an der Ethernetschnittstelle an.

Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben.

*1 Mehr Informationen unter LED-Anzeigen.

*2 Mehr Informationen unter Schnittstellenspezifikation

*3 Mehr Informationen unter Austausch des Primärakkus
