Konfiguration integrierter normaler E/A
Diese Tabelle enthält die integrierten normalen E/A-Module sowie die jeweils zugehörige Steuerungsreferenz:
|
Steuerung |
Integrierte normale E/A |
Beschreibung |
|---|---|---|
|
LMC058LF42 |
DI12DE |
12 digitale Eingänge 24 VDC, Strom aufnehmend, IEC 61131-2, Typ 1 |
|
DO12TE |
12 Ausgänge 24 VDC / 0,5 A |
|
|
LMC058LF424 |
DI12DE |
12 digitale Eingänge 24 VDC, Strom aufnehmend, IEC 61131-2, Typ 1 |
|
DO12TE |
12 Ausgänge 24 VDC / 0,5 A |
|
|
AI4LE |
4 Eingänge ±10 V / 0 bis 20 mA / 4 bis 20 mA |
Konfiguration integrierter normaler E/A
So konfigurieren Sie normale integrierte E/A:
|
Schritt |
Aktion |
|---|---|
|
1 |
Doppelklicken Sie in der Gerätebaumstruktur auf Meine Steuerung > TM5 > TM5_Manager > Embedded-Bus > Modul_X. |
|
2 |
Wählen Sie die Registerkarte I/O-Konfiguration. |
Beschreibung der Registerkarte „E/A-Konfiguration“
Die Registerkarte E-A-Konfiguration enthält die folgenden Spalten:
|
Spalte |
Beschreibung |
Veränderbar |
|---|---|---|
|
Parameter |
Parametername |
Nein |
|
Typ |
Datentyp des Parameters |
Nein |
|
Wert |
Wert des Parameters |
Wenn der Parameter bearbeitet werden kann, wird durch Doppelklicken ein Bearbeitungsrahmen geöffnet. |
|
Standardwert |
Standardwert des Parameters |
Nein |
|
Einheit |
Einheitswert des Parameters |
Nein |
|
Beschreibung |
Kurzbeschreibung des Parameters |
Nein |

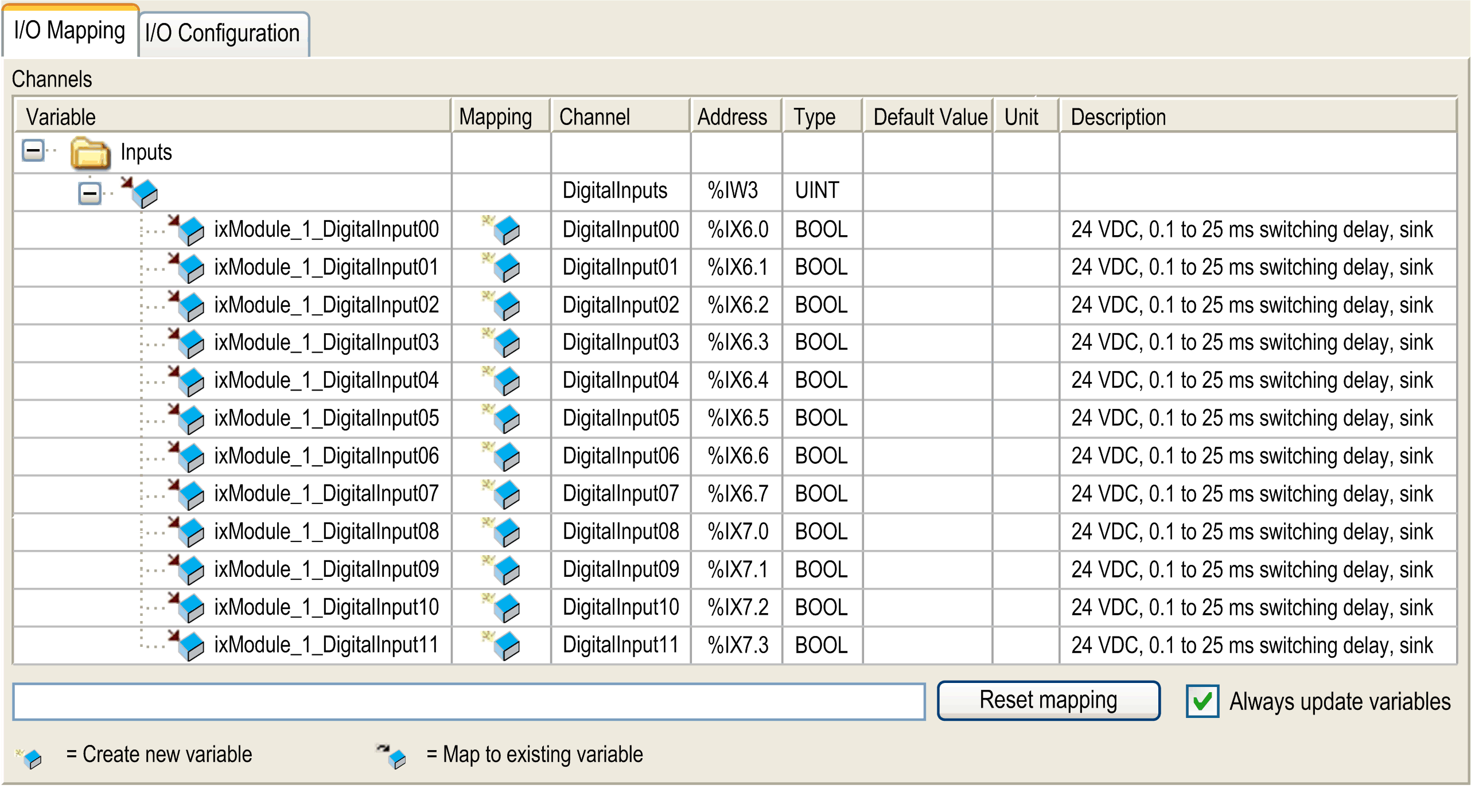

Beschreibung der Registerkarte "I/O Abbild"
Auf der Registerkarte E/A-Abbild können Variablen definiert und benannt werden. Weiterhin sind auf dieser Registerkarte zusätzliche Informationen wie die topologische Adressierung enthalten:
Die Registerkarte I/O Abbild enthält die folgenden Spalten:
|
Spalte |
Beschreibung |
|---|---|
|
Variable |
Lässt Sie den Kanal auf einer Variablen abbilden. Doppelklicken Sie auf das Symbol, um die Variable zu benennen. Wenn es sich um eine neue Variable handelt, wird die Variable erstellt.. Neue Variablen werden für jeden Kanal automatisch in Übereinstimmung mit den projektspezifischen Optionseinstellungen für Automatisches E/A-Abbild erstellt. Außerdem lassen sich Variablen mit der Eingabehilfe und einem Mausklick auf die Schaltfläche ... erstellen. |
|
Abbild |
Gibt an, ob der Kanal auf eine neue Variable oder auf eine vorhandenen Variable abgebildet wird. |
|
Kanal |
Name des Kanals des Geräts |
|
Adresse |
Adresse des Kanals |
|
Typ |
Datentyp des Kanals |
|
Standardwert |
Der vom Ausgang übernommene Wert, wenn sich die Steuerung im STOPPED-Status befindet. Doppelklicken Sie, um den Standardwert zu ändern. |
|
Einheit |
Einheit des Kanalwerts |
|
Beschreibung |
Beschreibung des Kanals |
