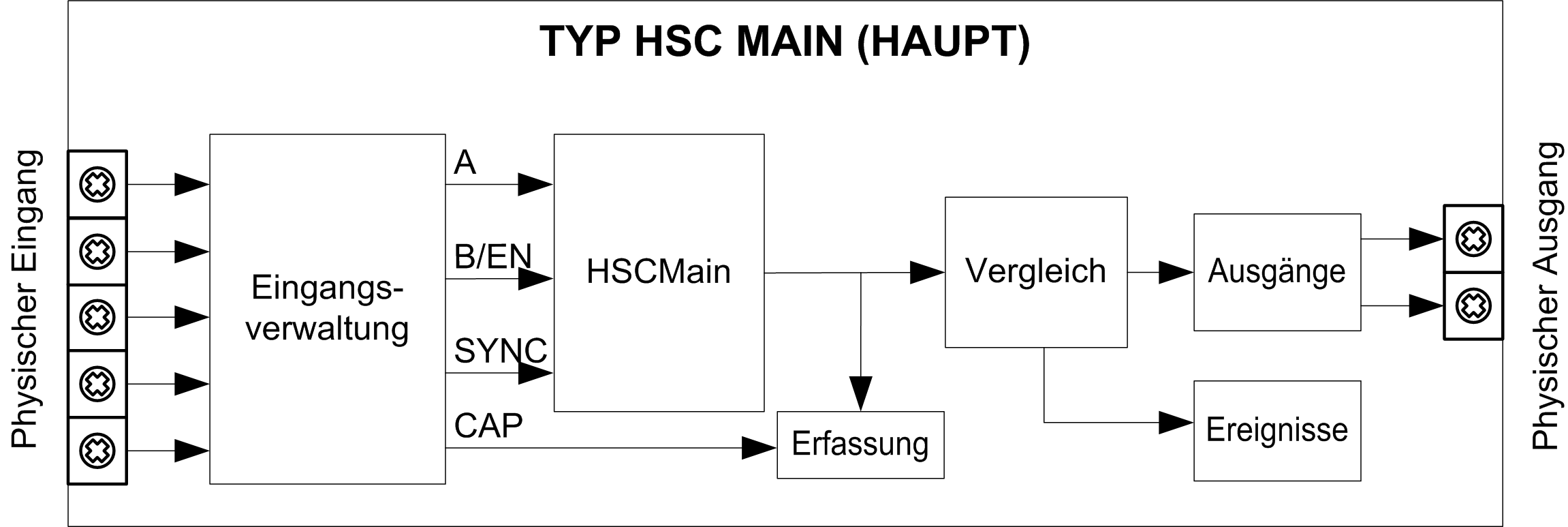

Das folgende Diagramm bietet einen Überblick über den Typ Main (Haupt) im Modulo-Schleifen-Modus:
A und B sind die Zähleingänge des Zählers.
EN kann nicht konfiguriert werden, wenn der Eingang B verwendet wird.
SYNC ist der Synchronisierungseingang des Zählers.
CAP ist der Erfassungseingang (Capture) des Zählers.
Zusätzlich zum Modulo-Schleifen-Modus kann der Typ Main (Haupt) folgende Funktionen bereitstellen:
oAktivierungsfunktion (Enable)
oErfassungsfunktion (Capture)
oVergleichsfunktion (Compare)
HINWEIS: Der voreingestellte Preset-Wert beträgt 0 und kann nicht geändert werden.
