Der Modicon M241 Logic Controller verfügt über integrierte Digitalausgänge:
|
Referenz |
Gesamtanzahl Digitalausgänge |
|||
|---|---|---|---|---|
|
TM241C••24R |
10 |
4 |
6 |
0 |
|
TM241C••24T TM241C••24U |
10 |
4 |
0 |
6 |
|
TM241C•40R |
16 |
4 |
12 |
0 |
|
TM241C•40T TM241C•40U |
16 |
4 |
0 |
12 |
|
(1) Schnelle Transistorausgänge, die als 100-kHz-PTO-Eingänge verwendet werden können |
||||
Weitere Informationen finden Sie unter Ausgangsverwaltung.
|
|
|
BRANDGEFAHR |
|
oVerwenden Sie für die maximale Stromleistung der E/A-Kanäle und Spannungsversorgungen ausschließlich angemessene Drahtstärken. oFür die Verdrahtung von Relaisausgängen (2 A) sind Leiter mit einer Drahtgröße von mindestens 0,5 mm2 (AWG 20) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden. oFür die gemeinsamen Leiter von Relaisausgängen (7 A) oder für die Verdrahtung von Relaisausgängen mit mehr als 2 A sind Leiter mit einer Drahtgröße von mindestens 1,0 mm2 (AWG 20) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden. |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatentabellen angegebenen Nennwerte. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
Status-LEDs für Standard-Transistorausgänge
Die nachstehende Abbildung zeigt die Status-LEDs für die Steuerung TM241C••24• (vergleichbar mit den Steuerungen TM241C•40•, die über 40 LEDs verfügen):
|
LED |
Farbe |
Status |
Beschreibung |
|---|---|---|---|
|
0 bis 9 |
Grün |
Ein |
Der Ausgangskanal ist aktiviert. |
|
Aus |
Der Ausgangskanal ist deaktiviert. |
Merkmale der Standard-Transistorausgänge
In der folgenden Tabelle werden die Kenndaten der Standard-Transistorausgänge des M241 Logic Controller beschrieben:
|
Merkmal |
TM241C••24T |
TM241C••24U |
TM241C•40T |
TM241C•40U |
|
|---|---|---|---|---|---|
|
Anzahl Standard-Transistorausgänge |
6 Ausgänge (Q4 bis Q9) |
12 Ausgänge (Q4 bis Q15) |
|||
|
Anzahl Kanalgruppen |
1 gemeinsame Leitung für Q4 bis Q7 gemeinsame Leitung für Q8 und Q9 |
1 gemeinsame Leitung für Q4 bis Q7 gemeinsame Leitung für Q8 bis Q11 gemeinsame Leitung für Q12 bis Q15 |
|||
|
Ausgangstyp |
Transistor- |
||||
|
Logiktyp |
Source (Strom liefernd) |
Sink (Strom ziehend) |
Source (Strom liefernd) |
Sink (Strom ziehend) |
|
|
Ausgangsnennspannung |
24 VDC |
||||
|
Ausgangsspannungsbereich |
19,2 bis 28,8 VDC |
||||
|
Ausgangsnennstrom |
0,5 A |
||||
|
Gesamtausgangsstrom pro Gruppe |
0,5 A x Anzahl der Ausgänge der Gruppe |
||||
|
Spannungsabfall |
Max. 1 VDC |
||||
|
Leckstrom im ausgeschalteten Zustand |
< 5 µA |
||||
|
Maximalleistung Glühlampe |
Max. 2,4 W |
||||
|
Leistungsminderung (Derating) |
Keine Leistungsminderung |
||||
|
Einschaltzeit |
Max. 34 µs |
||||
|
Abschaltzeit |
Max. 250 µs |
||||
|
Schutz vor Überlast/Kurzschluss |
Ja |
||||
|
Kurzschluss-Ausgangsspitzenstrom |
1,3 A |
||||
|
Automatisches Wiedereinschalten nach Kurzschluss oder Überlast |
Ja, alle 10 ms |
||||
|
Grenzspannung |
Max. 39 VDC +/- 1 VDC |
||||
|
Max. Ausgangsfrequenz |
1 kHz |
||||
|
Isolation |
Zwischen Ausgang und interner Logik |
500 VAC |
|||
|
Zwischen den Ausgangsklemmenleisten |
Nicht isoliert |
||||
|
Verbindungstyp |
Abnehmbare Schraubklemmenleiste |
||||
|
Steckverbinderhaltbarkeit (Ein-/Aussteckvorgänge) |
Mehr als 100 Vorgänge |
||||
|
Kabel |
Typ |
Ungeschirmt |
|||
|
Länge |
Max. 50 m (164 ft) |
||||
Siehe Abbau der Klemmenleiste.

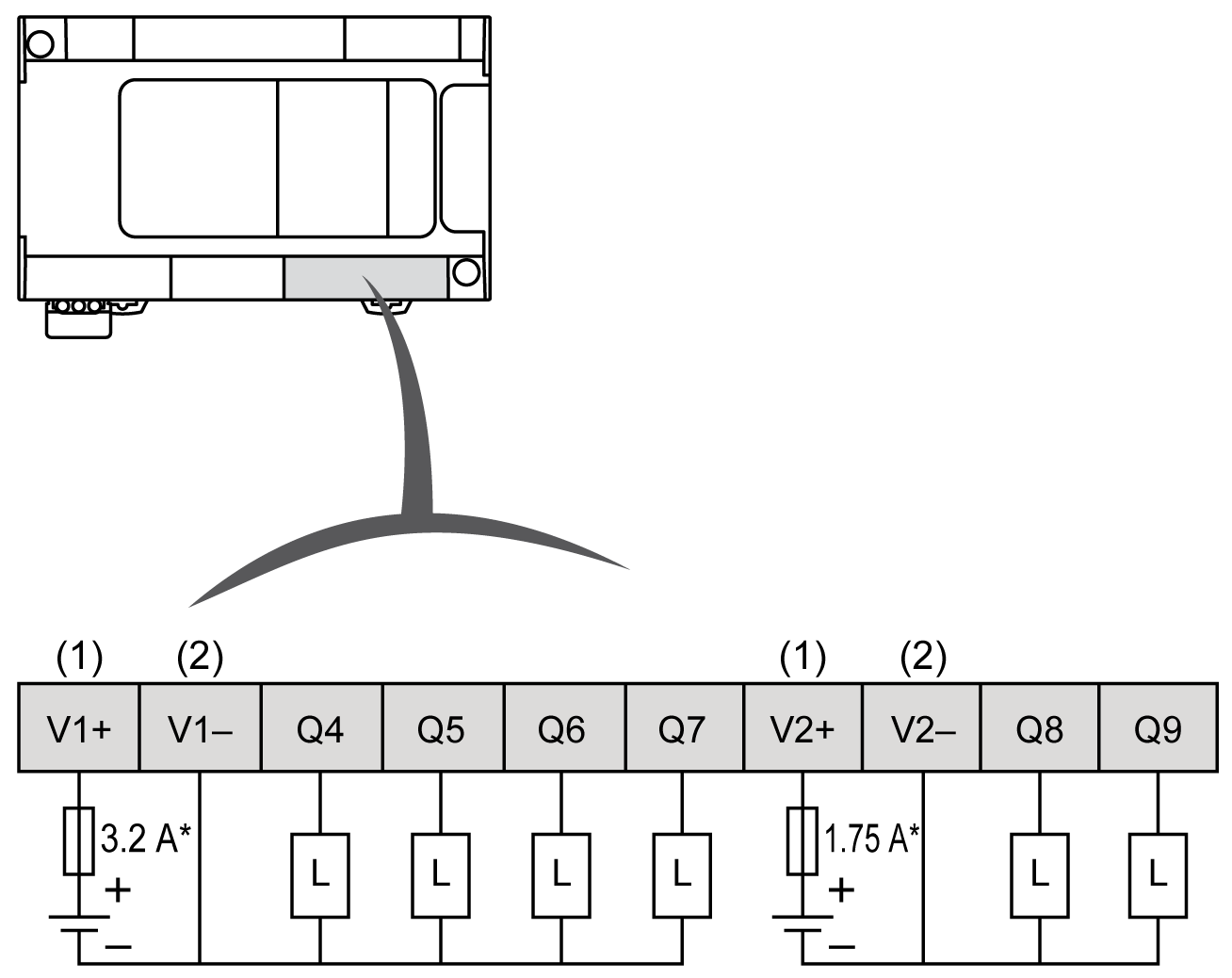

Source-Verdrahtungsplan für die Standard-Transistorausgänge von TM241C••24T
Die nachstehende Abbildung zeigt die Source-Verdrahtung (Strom liefernd, positive Logik) der Ausgänge:
* Sicherung Typ T
(1) Die Klemmen V1+ und V2+ werden nicht intern angeschlossen.
(2) Die Klemmen V1– und V2– werden nicht intern angeschlossen.
|
|
|
UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS |
|
Stellen Sie sicher, dass die physische Verdrahtung gemäß den Verbindungen im Verdrahtungsplan erfolgt und insbesondere, dass V•+ und V•- verbunden sind und dass nur 24VDC mit dem/den V•+ Terminal(s) und nur 0VDC mit dem/den V•- Terminal(s) verbunden ist. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |

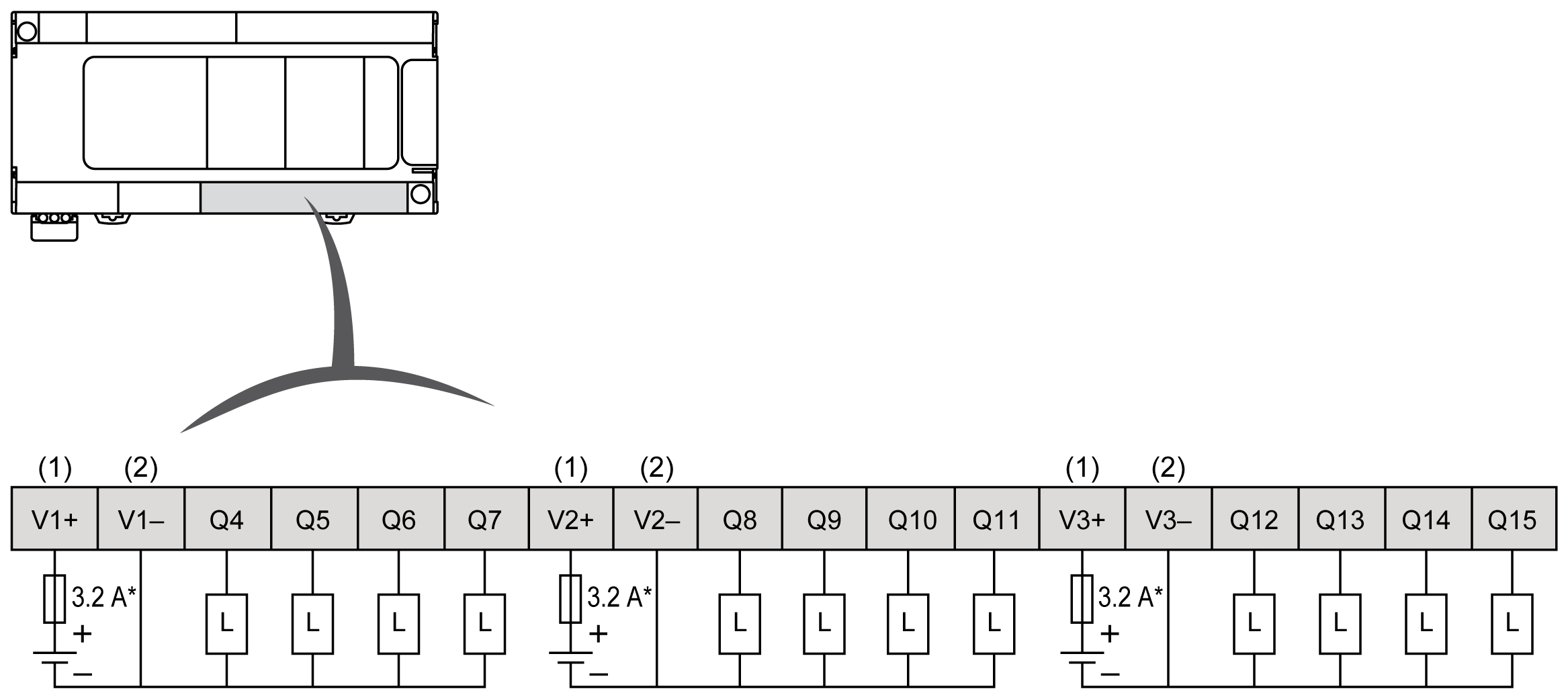

Source-Verdrahtungsplan für die Standard-Transistorausgänge von TM241C•40T
Die nachstehende Abbildung zeigt die Source-Verdrahtung (Strom liefernd, positive Logik) der Ausgänge:
* Sicherung Typ T
(1) Die Klemmen V1+, V2+ und V3+ werden nicht intern angeschlossen.
(2) Die Klemmen V1–, V2– und V3– werden nicht intern angeschlossen.
|
|
|
UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS |
|
Stellen Sie sicher, dass die physische Verdrahtung gemäß den Verbindungen im Verdrahtungsplan erfolgt und insbesondere, dass V•+ und V•- verbunden sind und dass nur 24VDC mit dem/den V•+ Terminal(s) und nur 0VDC mit dem/den V•- Terminal(s) verbunden ist. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |

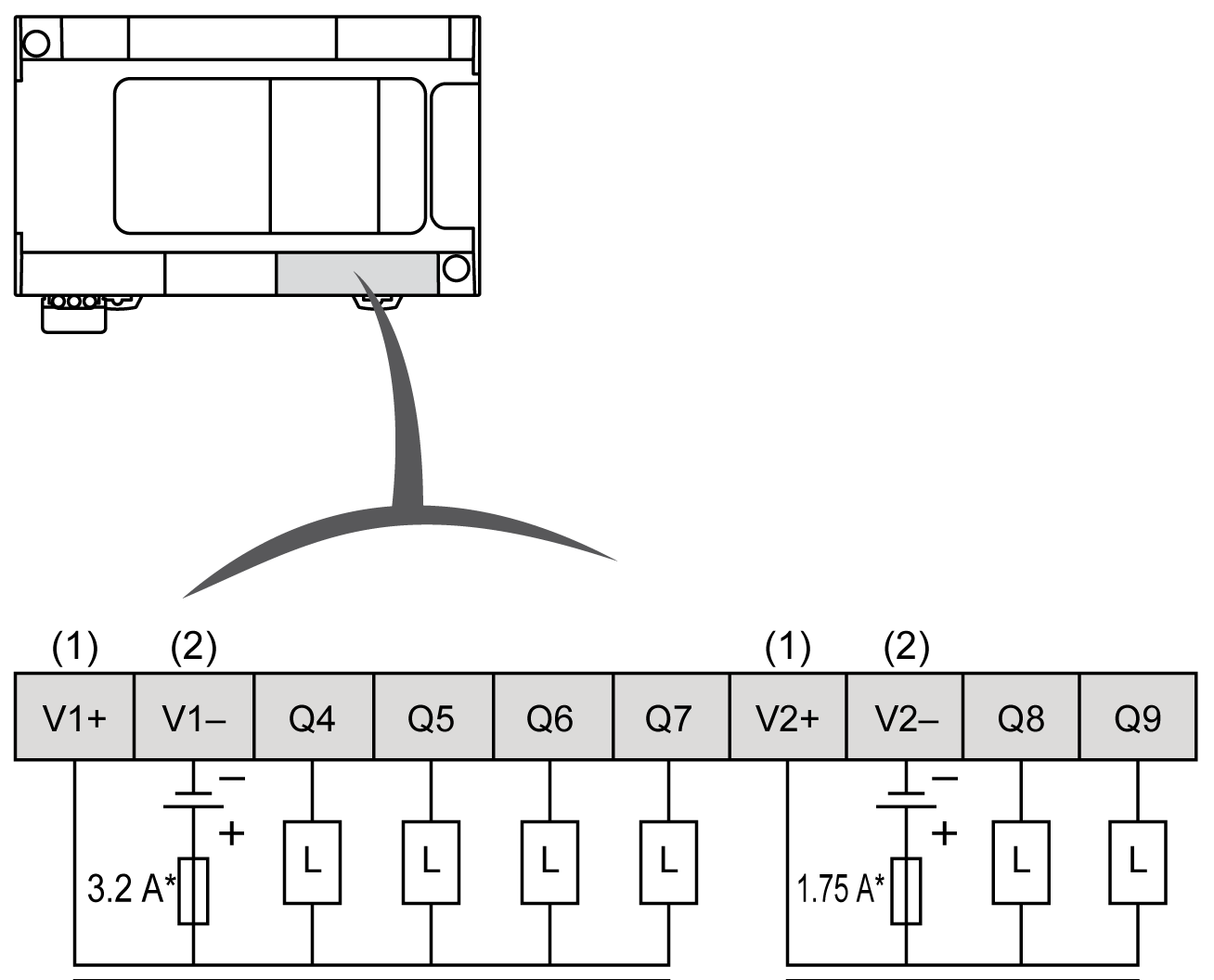

Sink-Verdrahtungsplan für die Standard-Transistorausgänge von TM241C••24U
Die nachstehende Abbildung zeigt die Sink-Verdrahtung (Strom ziehend, negative Logik) der Ausgänge:
* Sicherung Typ T
(1) Die Klemmen V1+ und V2+ werden nicht intern angeschlossen.
(2) Die Klemmen V1– und V2– werden nicht intern angeschlossen.
|
|
|
UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS |
|
Stellen Sie sicher, dass die physische Verdrahtung gemäß den Verbindungen im Verdrahtungsplan erfolgt und insbesondere, dass V•+ und V•- verbunden sind und dass nur 24VDC mit dem/den V•+ Terminal(s) und nur 0VDC mit dem/den V•- Terminal(s) verbunden ist. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |

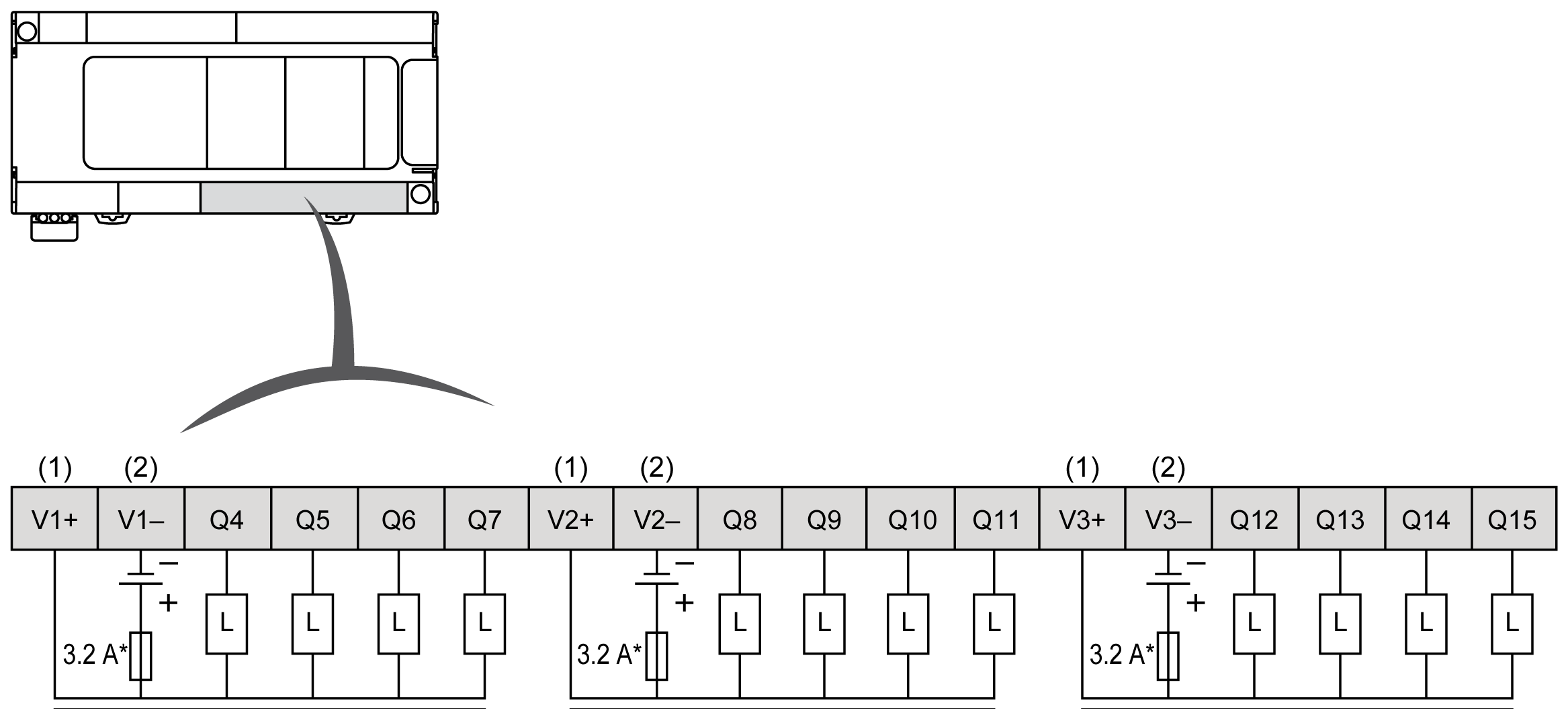

Sink-Verdrahtungsplan für die Standard-Transistorausgänge von TM241C•40U
Die nachstehende Abbildung zeigt die Sink-Verdrahtung (Strom ziehend, negative Logik) der Ausgänge:
* Sicherung Typ T
(1) Die Klemmen V1+, V2+ und V3+ werden nicht intern angeschlossen.
(2) Die Klemmen V1–, V2– und V3– werden nicht intern angeschlossen.
|
|
|
UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS |
|
Stellen Sie sicher, dass die physische Verdrahtung gemäß den Verbindungen im Verdrahtungsplan erfolgt und insbesondere, dass V•+ und V•- verbunden sind und dass nur 24VDC mit dem/den V•+ Terminal(s) und nur 0VDC mit dem/den V•- Terminal(s) verbunden ist. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
