Verwaltung der Eingänge

Überblick

Der M241 Logic Controller umfasst Digitaleingänge, darunter 8 Schnelleingänge.

Folgende Funktionen können konfiguriert werden:

oFilter (je nach der dem Eingang zugeordneten Funktion).

oJeder Eingang kann für die Run/Stop-Funktion verwendet werden.

o8 schnelle Eingänge können für eine Statusspeicherung oder für Ereignisse (steigende Flanke, fallende Flanke oder beides) verwendet und dazu mit einer externen Task verknüpft werden.

HINWEIS: Alle Eingänge können als Standardeingänge eingesetzt werden.

Verfügbarkeit von Funktionen bei der Eingangsverwaltung

Die integrierten Digitaleingänge können als Funktionen konfiguriert werden (Run/Stop, Ereignisse, HSC).

Die nicht als Funktionen konfigurierten Eingänge werden als Standardeingänge verwendet.

In der folgenden Tabelle wird die mögliche Verwendung der Digitaleingänge des M241 Logic Controller beschrieben:

Prinzip des Integrator-Filters

Der Integrator-Filter dient der Reduzierung der Auswirkungen des Rauschens. Durch die Einstellung eines Filterwerts kann der Logic Controller einige der durch Rauschen hervorge­rufenen plötzlichen Änderungen der Eingangspegel ignorieren.

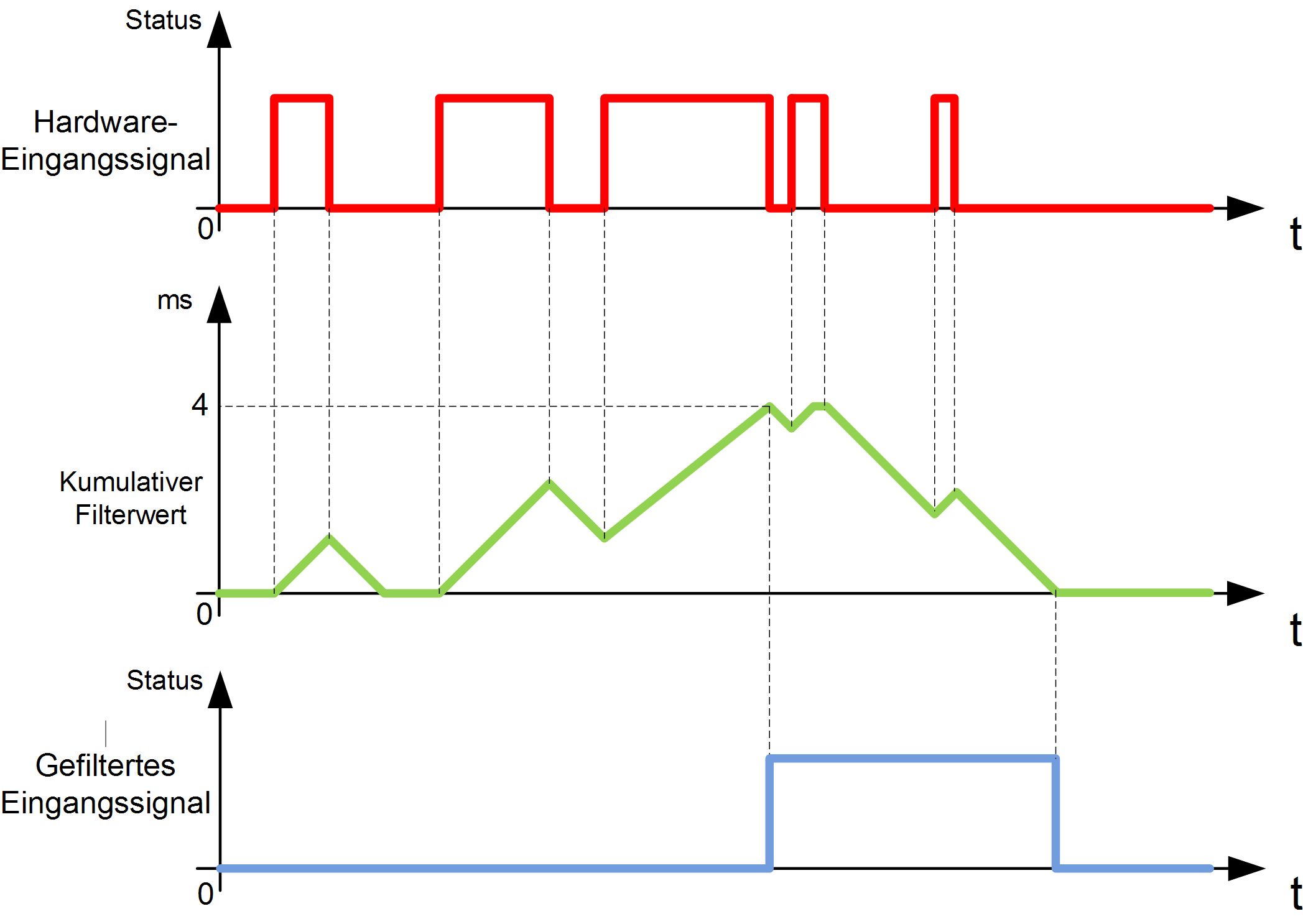

Das folgende Zeitdiagramm illustriert die Wirkung des Integrator-Filters für einen Wert von 4 ms:





HINWEIS: Der für den Zeitparameter des Filters ausgewählte Wert legt die kumulative Zeit in ms fest, die verstreichen muss, bis der Eingang den Wert 1 aufweisen kann.

Prinzip des Prelleffekt-Filters

Der Prelleffekt-Filter dient zur Reduzierung des Prellleffekts an den Eingängen. Durch die Einstellung eines Prelleffekt- Filterfilterwerts kann die Steuerung einige der durch Rauschen hervorgerufenen plötzlichen Änderungen der Eingangspegel ignorieren. Der Prelleffekt-Filter ist nur für Schnelleingänge verfügbar.

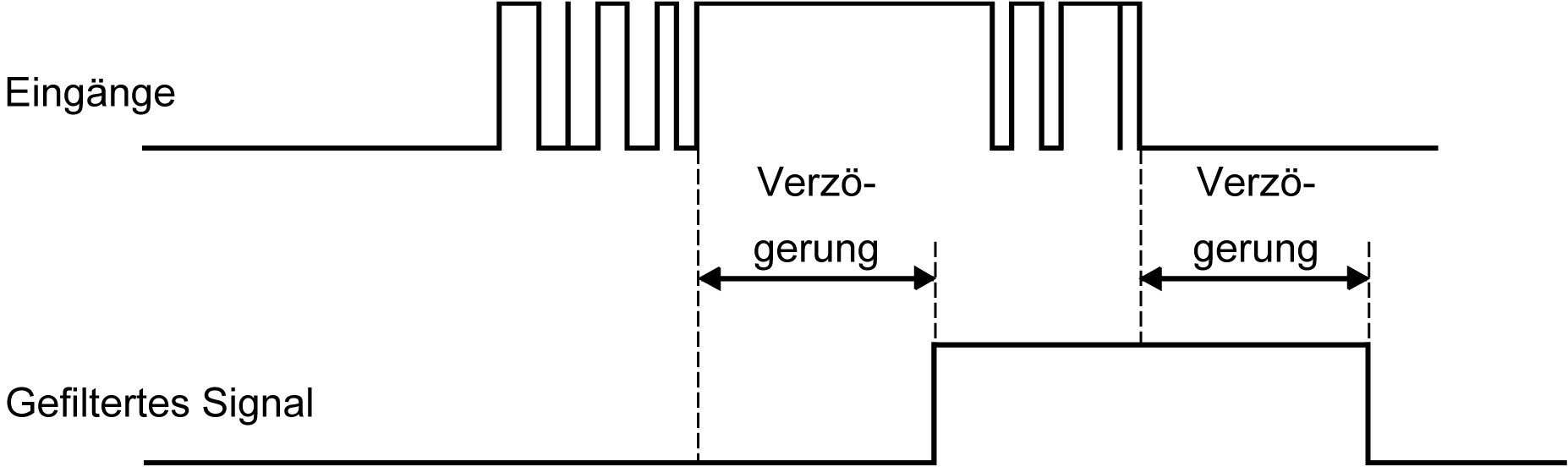

Das folgende Zeitdiagramm illustriert die Wirkung des Anti-Prelleffekt-Filters:





Verfügbarkeit des Prelleffekt-Filters

Der Prelleffekt-Filter kann für einen Schnelleingang verwendet werden, wenn folgende Vorausset­zungen erfüllt sind:

oVerwendung zur Statusspeicherung oder für Ereignisse

oAktivierung der HSC-Funktion

Statusspeicherung

Die Statusspeicherung (Latching) ist eine Funktion, die den schnellen Eingängen des M241 Logic Controller zugewiesen werden kann. Diese Funktion wird verwendet, um jeden Impuls mit einer geringeren Dauer als der Zykluszeit des M241 Logic Controller zu speichern (Latching). Ist ein Impuls kürzer als ein Zyklus, dann speichert die Steuerung den Impuls. Im nächsten Zyklus erfolgt dann eine Aktualisierung. Dieser Speichermechanismus erkennt nur steigende Flanken. Fallende Flanken können nicht gespeichert werden. Die Zuweisung von Eingängen für die Statusspei­cherung wird auf der Registerkarte E/A-Konfiguration in EcoStruxure Machine Expert vorgenommen.

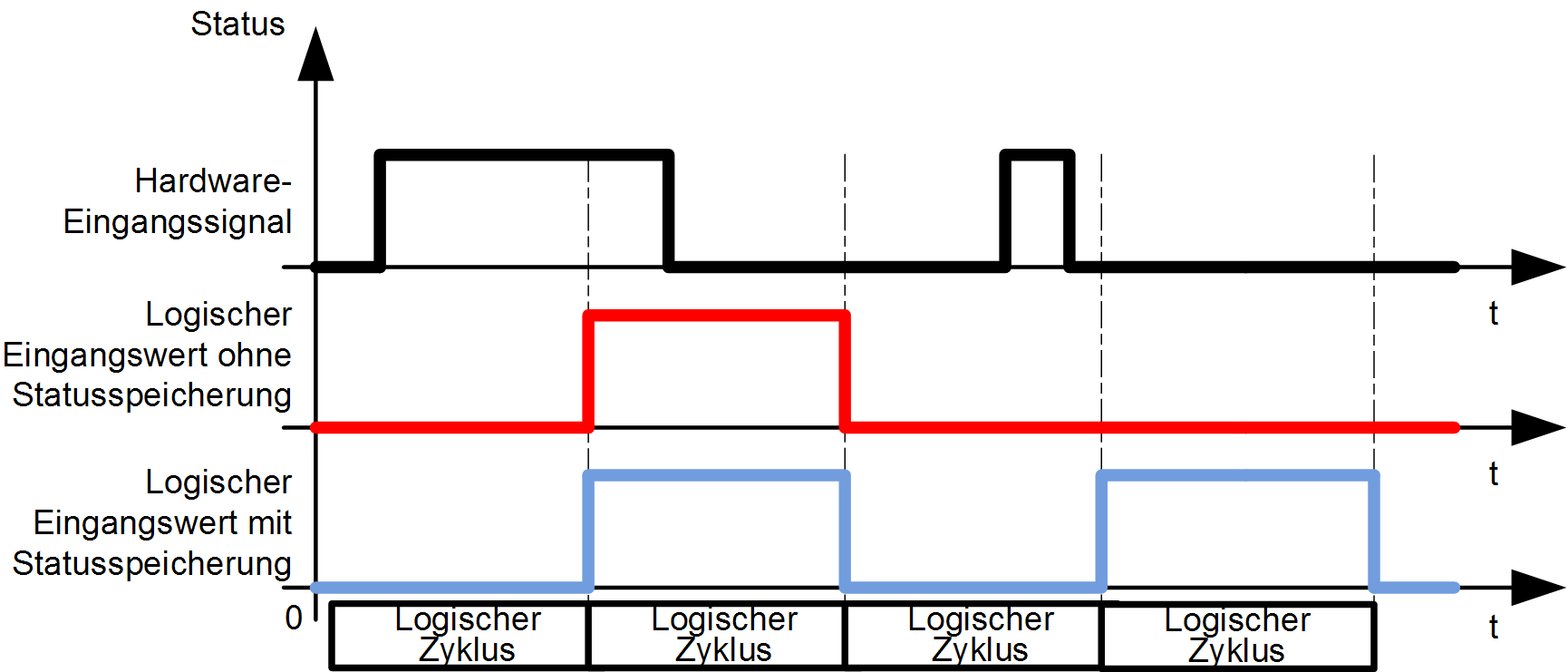

Das folgende Zeitdiagramm illustriert die Wirkung der Statusspeicherung:





Ereignis

Ein für Ereignisse konfigurierter Eingang kann einer externen Task zugewiesen werden.

Run/Stop

Die Run/Stop-Funktion ermöglicht den Start bzw. Stopp eines Anwendungsprogramms über einen Eingang. Neben dem integrierten Run/Stop-Schalter kann ein (und nur ein) Eingang als zusätzlicher Run/Stop-Befehl konfiguriert werden.

Weitere Informationen finden Sie unter Run/Stop.
