Der Modbus-Manager wird für das RTU- oder ASCII-Protokoll im Master- oder Slave-Modus verwendet.
Wenn Sie Ihrer Steuerung einen Modbus-Manager hinzufügen möchten, wählen Sie den Modbus-Manager im Hardwarekatalog aus, ziehen Sie ihn in die Gerätebaumstruktur, und legen Sie ihn dann auf einem der optisch hervorgehobenen Knoten ab.
Weitere Informationen zum Hinzufügen von Geräten in einem Projekt finden Sie unter:
• Verwenden der Methode Drag&Dop (Ziehen und Ablegen)
• Verwenden der Kontextmenüs oder Plus-Schaltflächen
Um den Modbus-Manager Ihrer Steuerung zu konfigurieren, doppelklicken Sie auf Modbus-Manager in der Gerätebaumstruktur.

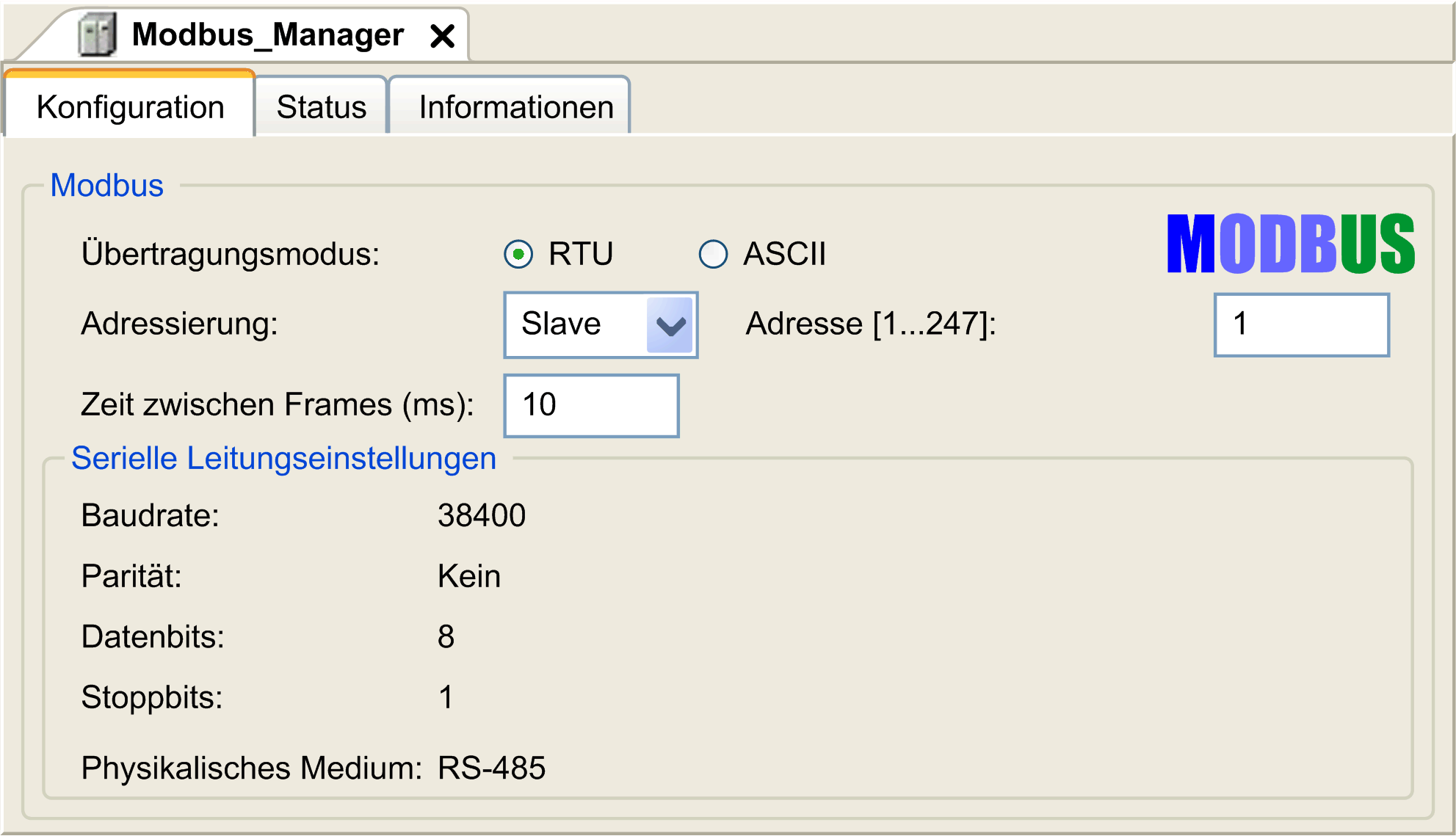

Das Konfigurationsfenster für den Modbus-Manager wird angezeigt:
Legen Sie die Parameter wie in der folgenden Tabelle beschrieben fest:
|
Element |
Beschreibung |
|---|---|
|
Übertragungsmodus |
Legen Sie den zu verwendenden Übertragungsmodus fest: oRTU: Verwendet Binärcodierung und CRC-Fehlerprüfung (8 Datenbits) oASCII: Meldungen sind im ASCII-Format, LRC-Fehlerprüfung (7 Datenbits) Dieser Parameter muss für jedes Modbus-Gerät auf der Verbindung identisch sein. |
|
Adressierung |
Geben Sie den Gerätetyp an: oMaster oSlave |
|
Adresse |
Modbus-Adresse des Geräts, wenn Slave ausgewählt ist. |
|
Zeit zwischen Frames (ms) |
Zeit zur Vermeidung einer Bus-Kollision. Dieser Parameter muss für jedes Modbus-Gerät auf der Verbindung identisch sein. |
|
Serielle Leitungseinstellungen |
Die im Konfigurationsfenster der seriellen Leitung eingestellten Parameter. |
Wenn die Steuerung als Modbus-Master konfiguriert ist, werden die folgenden Funktionsbausteine aus der PLCCommunication-Bibliothek unterstützt:
oADDM
oREAD_VAR
oSEND_RECV_MSG
oSINGLE_WRITE
oWRITE_READ_VAR
oWRITE_VAR
Weitere Informationen finden Sie in den Funktionsbaustein-Beschreibungen der PLCCommunication-Bibliothek.
Wenn die Steuerung als Modbus-Slave konfiguriert ist, werden die folgenden Modbus-Anforderungen unterstützt:
|
Funktionscode Dez (Hex) |
Unterfunktion Dez (Hex) |
Funktion |
|---|---|---|
|
1 (1 hex) |
– |
Digitalausgänge lesen (%Q) |
|
2 (2 hex) |
– |
Digitaleingänge lesen (%I) |
|
3 (3 hex) |
– |
Mehrere Register lesen (%MW) |
|
6 (6 hex) |
– |
Einzelnes Register schreiben (%MW) |
|
8 (8 Hex) |
– |
Diagnosetext |
|
15 (F hex) |
– |
Mehrere digitale Ausgänge schreiben (%Q) |
|
16 (10 hex) |
– |
Mehrere Register schreiben (%MW) |
|
23 (17 hex) |
– |
Mehrere Register lesen/schreiben (%MW) |
|
43 (2B hex) |
14 (E hex) |
Geräteidentifikation lesen |
Diese Tabelle enthält die Unterfunktionscodes, die von der Modbus-Diagnoseanforderung 08 unterstützt werden:
|
Unterfunktionscode |
Funktion |
|
|---|---|---|
|
Dez. |
Hex. |
|
|
10 |
0A |
Zähler und Diagnoseregister löschen |
|
11 |
0B |
Anzahl von Busnachrichten zurückgeben |
|
12 |
0C |
Anzahl von Buskommunikationsfehlern zurückgeben |
|
13 |
0D |
Anzahl von Busausnahmefehlern zurückgeben |
|
14 |
0E |
Anzahl von Slave-Nachrichten zurückgeben |
|
15 |
0F |
Anzahl von fehlenden Slave-Antworten zurückgeben |
|
16 |
10 |
Slave-NAK-Zähler zurückgeben |
|
17 |
11 |
Anzahl von ausgelasteten Slaves zurückgeben |
|
18 |
12 |
Anzahl von Buszeichenüberläufen zurückgeben |
In der folgenden Tabelle werden die Objekte beschrieben, die mit der Anforderung "Geräte-ID lesen" (Basis-ID-Stufe) gelesen werden können:
|
Objekt-ID |
Objektname |
Typ |
Wert |
|---|---|---|---|
|
00 hex |
Herstellercode |
ASCII-Zeichenfolge |
Schneider Electric |
|
01 hex |
Produktcode |
ASCII-Zeichenfolge |
Referenz der Steuerung z. B.: TM241CE24T |
|
02 hex. |
Haupt-/Nebenrevision |
ASCII-Zeichenfolge |
aa.bb.cc.dd (entspricht einem Gerätedeskriptor) |
Im folgenden Abschnitt werden die Unterschiede zwischen der Modbus-Speicherzuordnung der Steuerung und der Modbus-Zuordnung der HMI erläutert. Wenn Sie Ihre Anwendung nicht so programmieren, dass sie diese Zuordnungsunterschiede erkennt, kommunizieren Steuerung und HMI nicht ordnungsgemäß. Dadurch können falsche Werte in die für den Ausgangsbetrieb zuständigen Speicherbereiche geschrieben werden.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Programmieren Sie die Anwendung für eine Übersetzung zwischen dem Modbus-Speicherabbild, das von der Steuerung verwendet wird, und dem Abbild, das von den zugeordneten HMI-Geräten verwendet wird. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
Wenn die Steuerung und die Magelis-HMI über Modbus verbunden sind (HMI ist Master der Modbus-Anforderungen), werden beim Datenaustausch einfache Wort-Anforderungen verwendet.

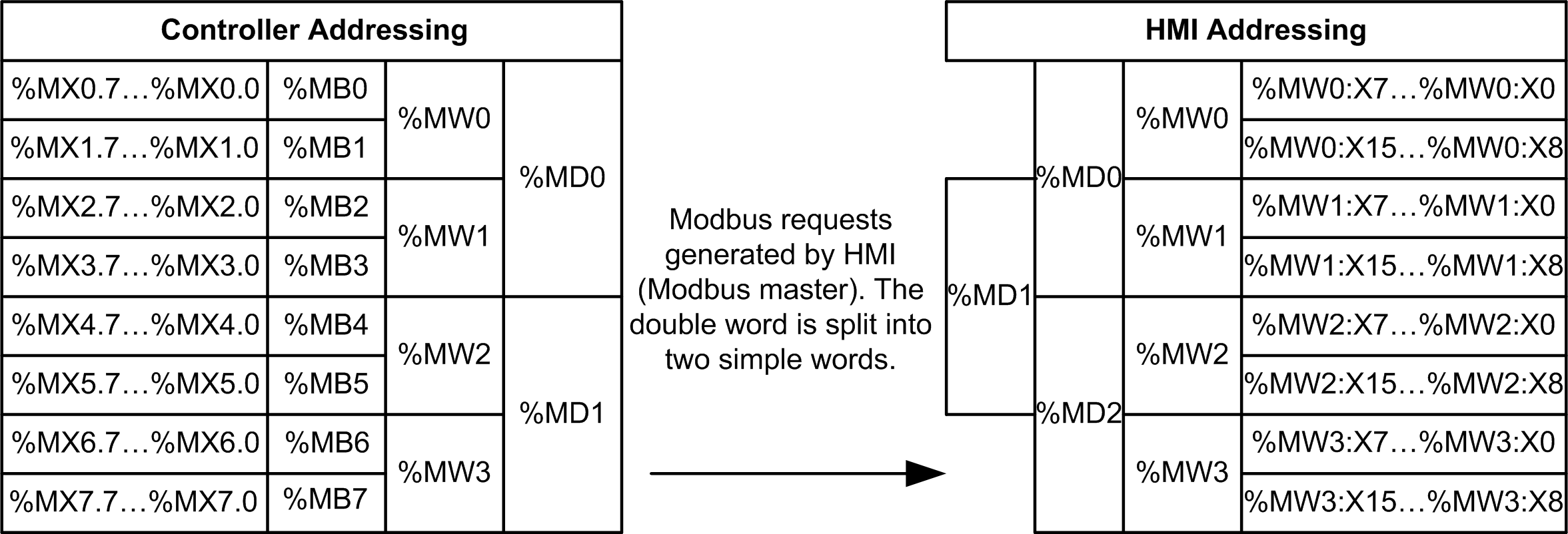

Während Doppelwörter verwendet werden, findet im HMI-Speicher eine Überlappung für einfache Wörter statt, nicht jedoch im Speicher der Steuerung (siehe nachstehendes Diagramm). Um eine Übereinstimmung zwischen dem Speicherbereich der HMI und demjenigen der Steuerung zu erzielen, muss das Verhältnis zwischen den Doppelwörtern im HMI-Speicher und im Steuerungsspeicher 2 betragen.
Im Folgenden sind Beispiele einer Speicherübereinstimmung für Doppelwörter aufgeführt:
oDer %MD2-Speicherbereich der HMI entspricht dem Speicherbereich %MD1 der Steuerung, da von der Modbus-Anforderung dieselben einfachen Wörter verwendet werden.
oDer %MD20-Speicherbereich der HMI entspricht dem Speicherbereich %MD10 der Steuerung, da von der Modbus-Anforderung dieselben einfachen Wörter verwendet werden.
Es folgenden Beispiele von Speicherübereinstimmungen für die Bits:
oDer %MW0:X9-Speicherbereich der HMI entspricht dem Speicherbereich %MX1.1 der Steuerung, da die einfachen Wörter im Steuerungsspeicher in 2 separate Bytes aufgeteilt wurden.
Informationen zum Hinzufügen eines Modems zum Modbus-Manager finden Sie unter Hinzufügen eines Modems zu einem Manager.
