Konfiguration der OPC-UA-Serversymbole

Einführung

Symbole sind die mit den OPC-UA-Clients gemeinsam genutzten Datenelemente. Sie werden aus einer Liste aller in der Anwendung verwendeten IEC-Variablen ausgewählt. Die ausgewählten Symbole werden dann im Rahmen des Anwendungsdownloads an die Steuerung gesendet.

Jedem Symbol wird eine eindeutige Kennung zugewiesen. Da für bestimmte Clienttypen ggf. ein besonderes Format erforderlich ist, können die Kennungen im entweder im Zeichenfolgen- oder im numerischen Format konfiguriert werden.

Der OPC-UA-Server unterstützt folgende IEC-Variablentypen:

oBoolesch (Boolean)

oByte

oInt16, Int32, Int64

oUInt16, UInt32, UInt64

oGleitkomma (Float)

oDoppel (Double)

oZeichenfolge (String - 255 Byte)

oSbyte

Bit-Speichervariablen (%MX) können nicht ausgewählt werden.

Anzeigen der Variablenliste

Gehen Sie vor wie folgt, um die Liste der Variablen anzuzeigen:

Schritt	Aktion
1	Klicken Sie in der Anwendungsbaumstruktur mit der rechten Maustaste auf Anwendung und wählen Sie Objekt hinzufügen > OPC UA Symbol Configuration aus. Ergebnis: Das Fenster OPC UA Symbols wird angezeigt. Der Logic Controller startet den OPC-UA-Server.
2	Klicken Sie auf Hinzufügen.

Schritt

Aktion

Klicken Sie in der Anwendungsbaumstruktur mit der rechten Maustaste auf Anwendung und wählen Sie Objekt hinzufügen > OPC UA Symbol Configuration aus.

Ergebnis: Das Fenster OPC UA Symbols wird angezeigt. Der Logic Controller startet den OPC-UA-Server.

Klicken Sie auf Hinzufügen.

HINWEIS: Auf die IEC-Objekte %MX, %IX, %QX kann nicht direkt zugegriffen werden. Um auf IEC-Objekte zugreifen zu können, müssen Sie zunächst deren Inhalt in lokalisierten Registern gruppieren (siehe die Neuzuordnungstabelle).

Auswählen von OPC-UA-Serversymbolen

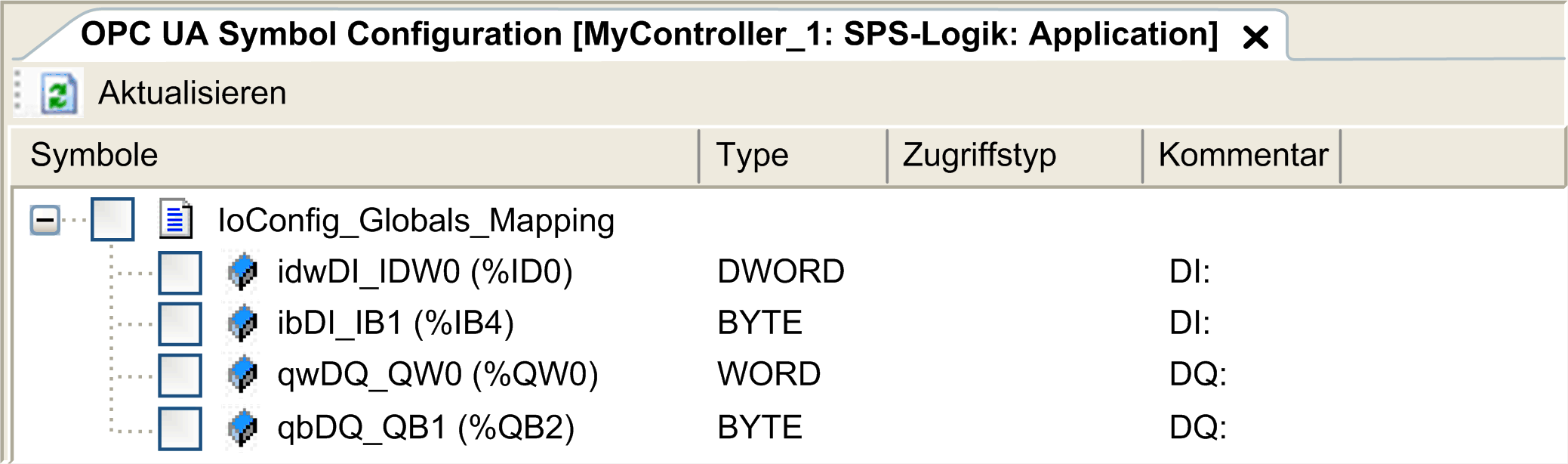

Das Fenster OPC UA Symbols enthält die Variablen, die als Symbole ausgewählt werden können:

Wählen Sie IoConfig_Globals_Mapping aus, um alle verfügbaren Variablen auszuwählen. Oder Sie wählen einzelne Symbole aus, die mit den OPC-UA-Clients geteilt werden sollen. Insgesamt können maximal 1000 Symbole ausgewählt werden.

Jedes Symbol weist folgende Eigenschaften auf:

Name	Beschreibung
Symbole	Der Variablenname, gefolgt von der Adresse der Variablen.
Typ	Der Datentyp der Variablen.
Zugriffstyp	Klicken Sie wiederholt, um die Zugriffsberechtigung für ein Symbol anzugeben: Nur Lesen ( - Standardeinstellung), Nur Schreiben () oder Lesen/Schreiben (). HINWEIS: Klicken Sie in die Spalte Zugriffstyp von IoConfig_Globals_Mapping, wenn Sie die Zugriffsberechtigung für alle Symbole gleichzeitig einstellen möchten.
Kommentar	Ein optionaler Kommentar.

Klicken Sie auf Aktualisieren, um die Liste der verfügbaren Variablen zu aktualisieren.
