Kurze Referenz ohne Umkehr

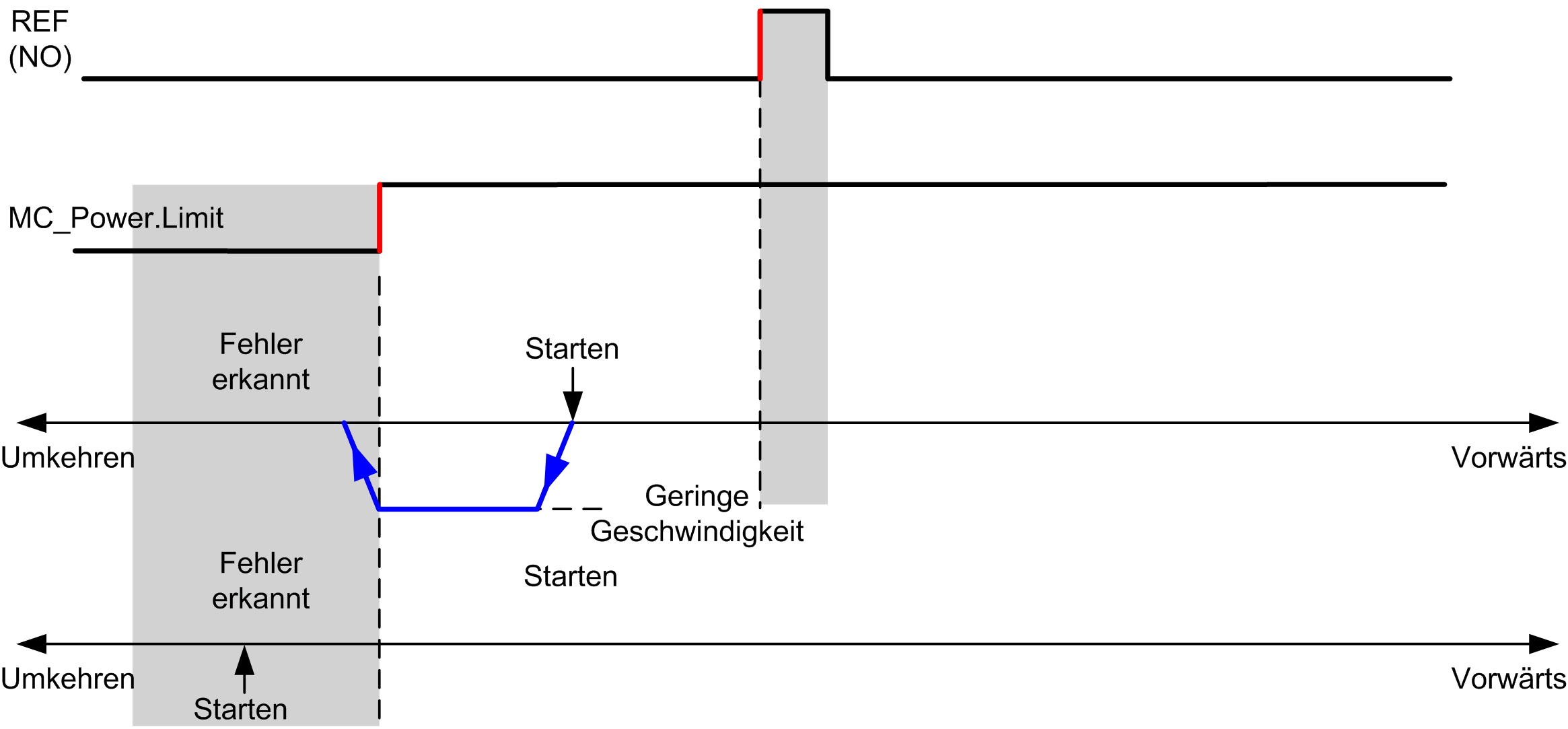

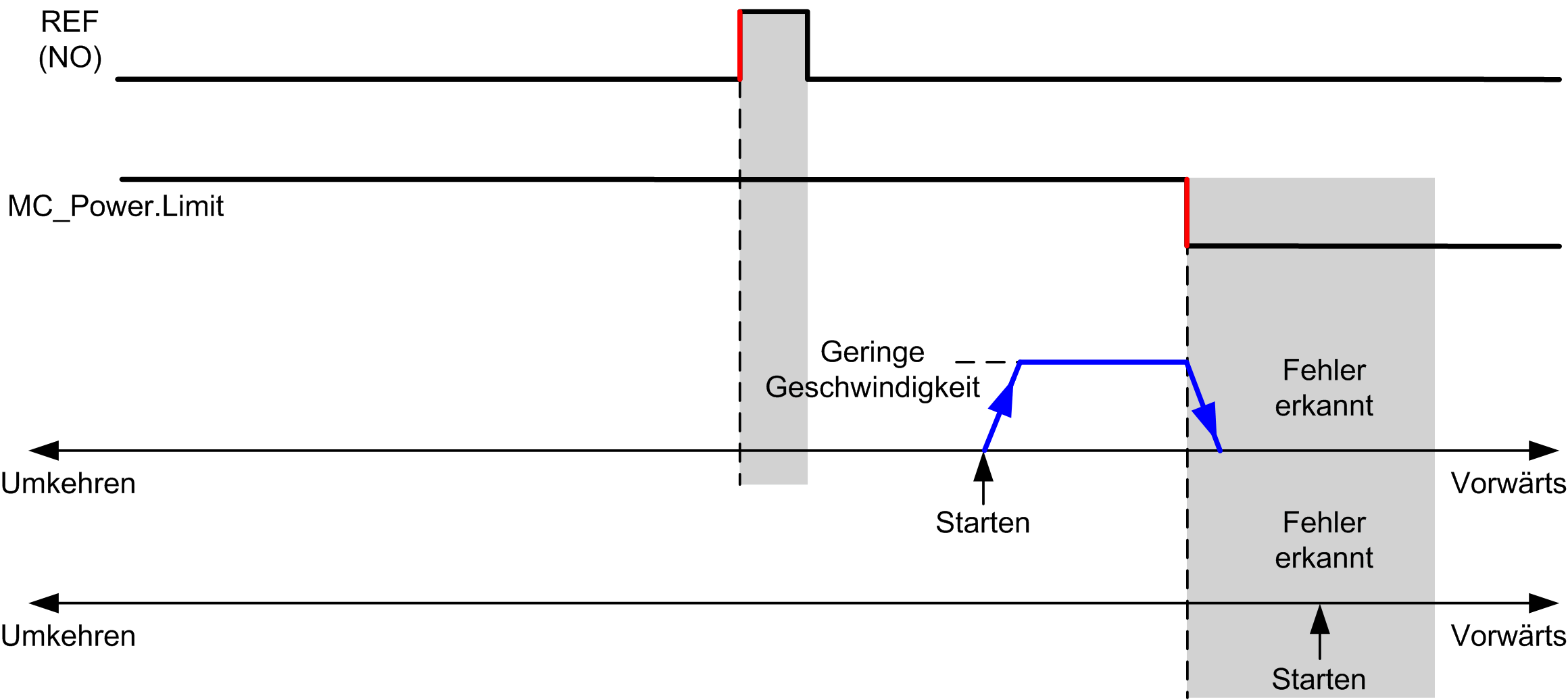

Kurze Referenz ohne Umkehr: positive Richtung

Homing erfolgt mit geringer Geschwindigkeit anhand der steigenden Flanke des Referenz­schalters in Vorwärts-Richtung.




REF (NO)   Referenzpunkt (Schließer)






REF (NO)   Referenzpunkt (Schließer)

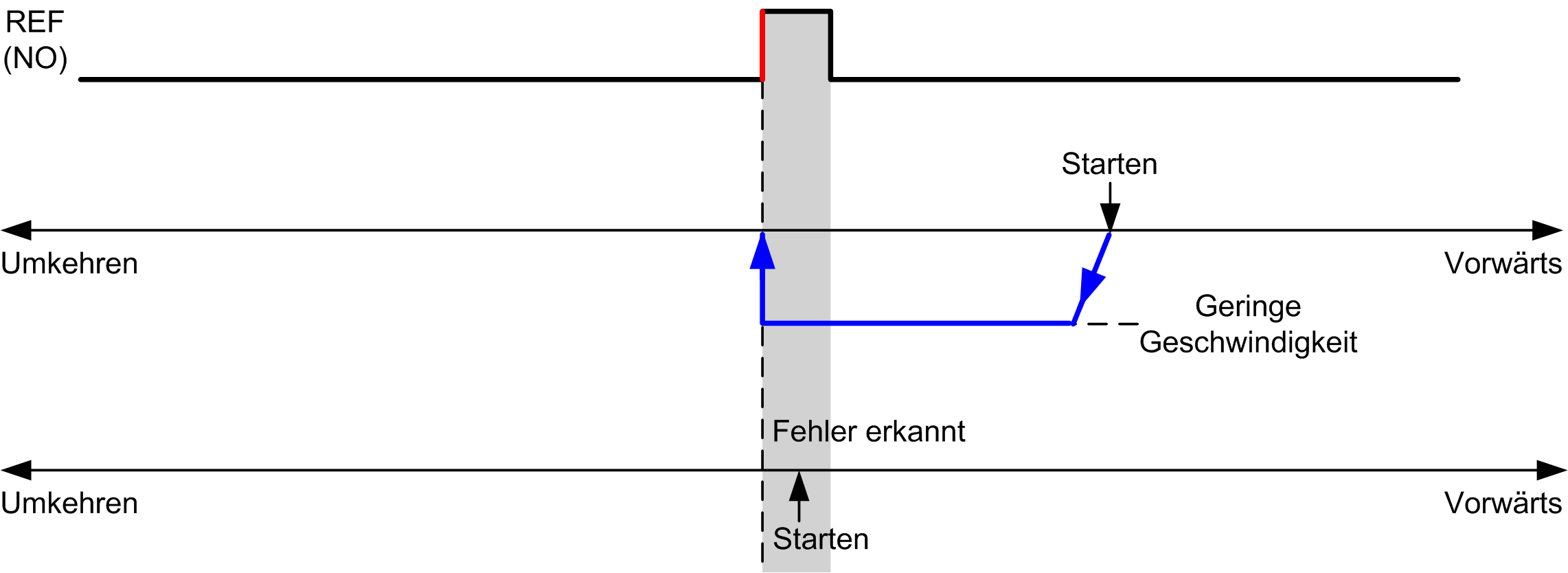

Kurze Referenz ohne Umkehr: negative Richtung

Homing erfolgt mit geringer Geschwindigkeit anhand der steigenden Flanke des Referenz­schalters in Vorwärts-Richtung, ohne Umkehrung.




REF (NO)   Referenzpunkt (Schließer)






REF (NO)   Referenzpunkt (Schließer)
