Synchronisierungs- und Aktivierungsfunktionen
In diesem Abschnitt werden die von der vom FreqGen bzw. von der PWM verwendeten Funktionen beschrieben:
oFunktion Synchronisierung
oFunktion Aktivierung (Enable)
Jede Funktion verwendet die zwei folgenden Funktionsbaustein-Bits:
oEN_(Funktion)-Bit: Wird dieses Bit auf 1 gesetzt, kann diese (Funktion) an einem externen physikalischen Eingang ausgeführt werden, sofern konfiguriert.
oF_(Funktion)-Bit: Wird dieses Bit auf 1 gesetzt, wird die (Funktion) forciert.

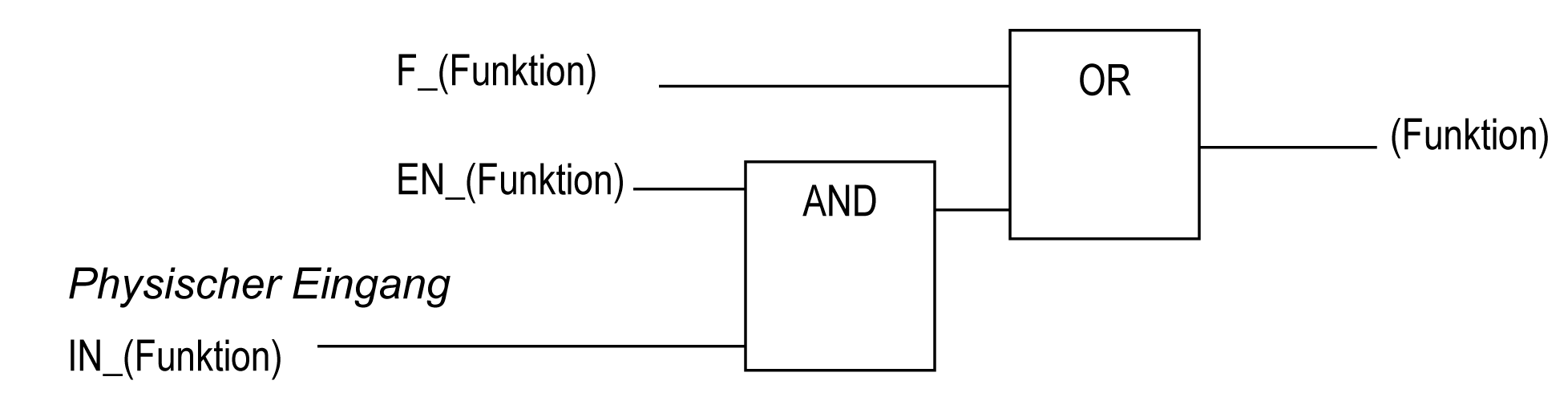

Die folgende Abbildung beschreibt, wie die Funktion verwaltet wird:
HINWEIS: (Funktion) steht für Enable (für die Aktivierungsfunktion) oder Sync (für die Synchronisierungsfunktion).
Wenn der physikalische Eingang erforderlich ist, aktivieren Sie ihn in der Konfiguration .

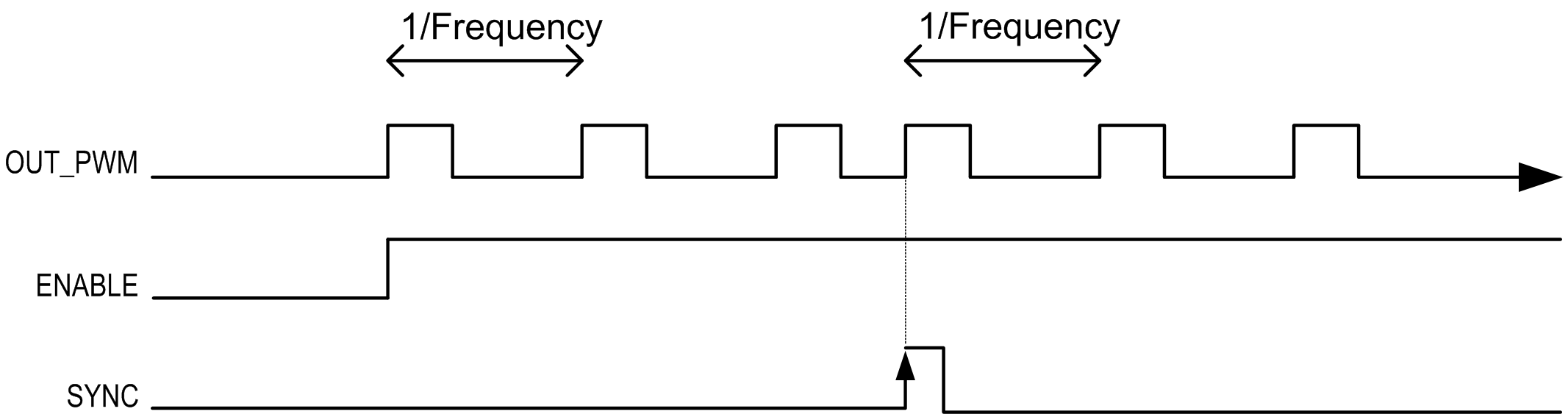

Die Funktion zur Synchronisierung (Sync) dient der Unterbrechung des aktuellen FreqGen/PWM-Zyklus und dem Start eines neuen Zyklus.
Die Enable-Funktion wird zur Aktivierung der des FreqGen bzw. der PWM verwendet:
