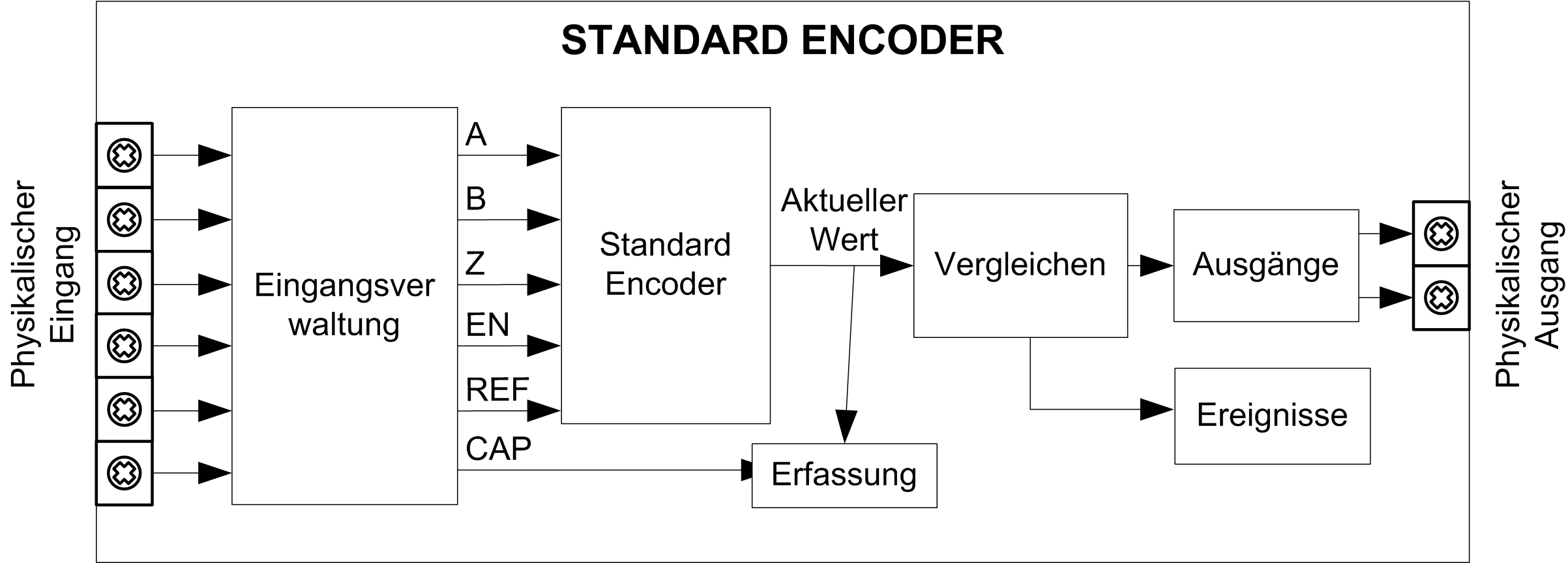

Das folgende Schaltbild bietet einen Überblick über den Standard Encoder zum Inkremental-Modus:
A und B sind die Zählereingänge des Encoders.
EN ist der Enable-Eingang (Freigabe) des Encoders.
Z und REF sind die Referenzeingänge des Encoders.
CAP ist der Capture-Eingang (Erfassung) des Encoders.
Zusätzlich zum Inkremental-Modus, stellt der Standard Encoder folgende Funktionen bereit:
