EXPERTSetParam: Anpassen der Parameter eines HSC

Beschreibung des Funktionsbausteins

Dieser administrative Funktionsbaustein ändert den Wert eines Parameters eines HSC.

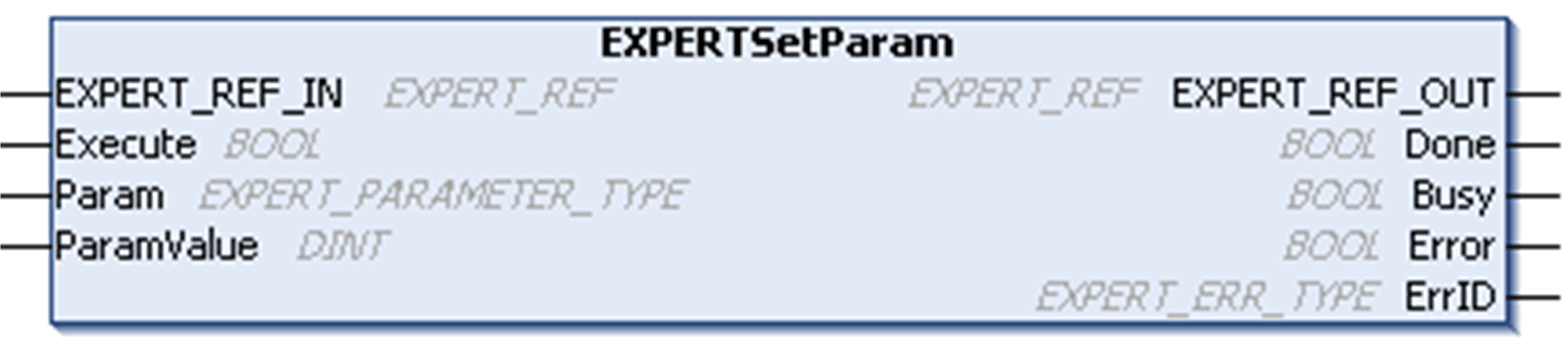

Grafische Darstellung

Darstellung in AWL (IL) und ST

Sie finden eine allgemeine Darstellung in AWL (IL) oder ST im Kapitel Darstellung von Funktionen und Funktionsbausteinen.

Beschreibung der E/A-Variablen

In der folgenden Tabelle werden die Eingangsvariablen beschrieben:

Eingänge	Typ	Kommentar
EXPERT_REF_IN	EXPERT_REF	Referenz auf den EXPERT-Funktionsbaustein. Darf während der Ausführung des Funktionsbausteins nicht geändert werden.
Execute	BOOL	Startet die Ausführung des Funktionsbausteins an der steigenden Flanke. Bei fallender Flanke werden die Ausgänge des Funktionsbausteins zurückgesetzt, sobald die Ausführung abgeschlossen ist.
Param	EXPERT_PARAMETER_TYPE	Zu lesender Parameter.
ParamValue	DINT	Zu schreibender Parameter.

In der folgenden Tabelle werden die Ausgangsvariablen beschrieben:

Ausgänge	Typ	Kommentar
EXPERT_REF_OUT	EXPERT_REF	Referenz auf den EXPERT-Funktionsbaustein.
Done	BOOL	TRUE = Gibt an, dass der Parameter erfolgreich geschrieben wurde. Die Ausführung des Funktionsbausteins ist beendet.
Busy	BOOL	TRUE = Gibt an, dass der Funktionsbaustein ausgeführt wird.
Error	BOOL	TRUE = Gibt an, dass ein Fehler erkannt wurde. Die Ausführung des Funktionsbausteins ist beendet.
ErrID	EXPERT_ERR_TYPE	Wenn Error dem Wert TRUE entspricht: Typ des erkannten Fehlers.

HINWEIS: Weitere Informationen zu den Pins Done, Busy und Execution finden Sie unter Allgemeine Informationen zur Funktionsbausteinverwaltung.

Hinzufügen des Funktionsbausteins EXPERTSetParam

Schritt	Beschreibung
1	Wählen Sie im Software-Katalog die Registerkarte Bibliotheken und klicken Sie auf Bibliotheken. Wählen Sie Steuerung > M258 > M258 Expert IO > Administrative > EXPERTSetParam in der Liste, ziehen Sie das Element auf das POU-Fenster und legen Sie es dort ab.
2	Verbinden Sie den Eingang EXPERT_REF_IN mit dem Ausgang HSC_REF des HSC.

Schritt

Beschreibung

Wählen Sie im Software-Katalog die Registerkarte Bibliotheken und klicken Sie auf Bibliotheken.

Wählen Sie Steuerung > M258 > M258 Expert IO > Administrative > EXPERTSetParam in der Liste, ziehen Sie das Element auf das POU-Fenster und legen Sie es dort ab.

Verbinden Sie den Eingang EXPERT_REF_IN mit dem Ausgang HSC_REF des HSC.
