Kompakte E/A folgen immer auf eine Steuerung, eine Feldbusschnittstelle oder eine Slice. Das empfohlene Verfahren zur Installation von kompakten E/A besteht darin, diese direkt auf der DIN-Schiene zu installieren.
HINWEIS: Wurde die Steuerung bereits installiert und verdrahtet bzw. sind die Anschlüsse der Slice bereits vorverdrahtet, dann müssen Sie die gesamte Spannungszufuhr unterbrechen, bevor Sie die nachstehenden Anweisungen ausführen.
|
|
|
GEFAHR EINES ELEKTRISCHEN SCHLAGS, EINER EXPLOSION ODER EINES LICHTBOGENS |
|
oTrennen Sie alle Geräte, einschließlich der angeschlossenen Komponenten, vor der Entfernung von Abdeckungen oder Türen sowie vor der Installation oder Entfernung von Zubehörteilen, Hardware, Kabeln oder Drähten von der Spannungsversorgung, ausgenommen unter den im zugehörigen Hardwarehandbuch dieser Geräte angegebenen Bedingungen. oVerwenden Sie stets ein genormtes Spannungsprüfgerät, um sicherzustellen, dass die Spannungsversorgung wirklich abgeschaltet ist. oBringen Sie alle Abdeckungen, Zubehörteile, Hardware, Kabel und Drähte wieder an, sichern Sie sie und vergewissern Sie sich, dass eine ordnungsgemäße Erdung vorhanden ist, bevor Sie die Spannungszufuhr zum Gerät einschalten. oBetreiben Sie diese Geräte und jegliche zugehörigen Produkte nur mit der angegebenen Spannung. |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
|
HINWEIS |
|
ELEKTROSTATISCHE ENTLADUNG |
|
oLagern Sie die elektronischen Komponenten in ihrer Schutzverpackung bis kurz vor der Montage. oBerühren Sie Module nur am Gehäuse. oErgreifen Sie die erforderlichen Sicherheitsvorkehrungen gegen elektrostatische Entladung. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
Nachfolgend wird das Verfahren zur Montage der kompakten E/A beschrieben:
|
Schritt |
Beschreibung |
|
|---|---|---|
|
1 |
Nehmen Sie die kompakten E/A aus der Schutzverpackung. Überprüfen Sie die kompakten E/A auf sichtbare mechanische Schäden. |
|
|
2 |

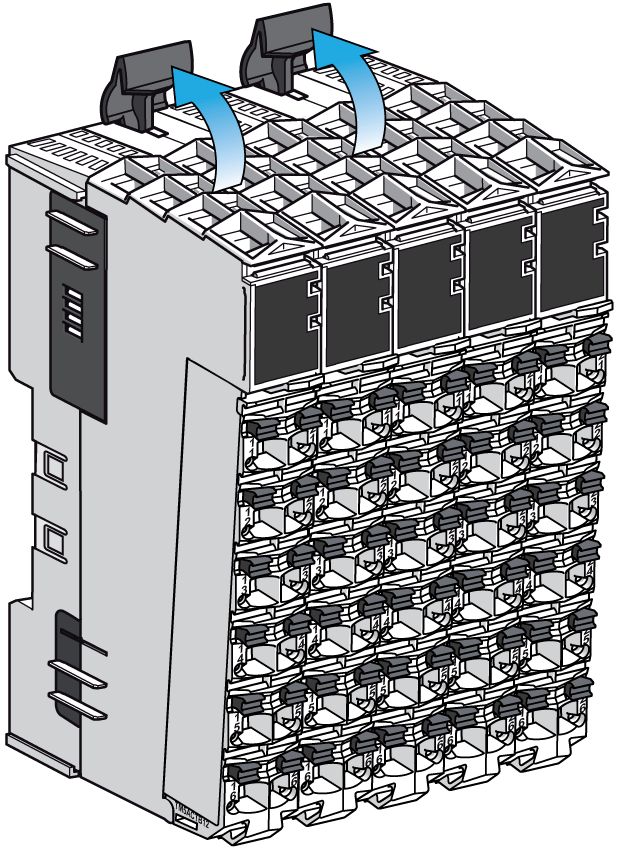

Drücken Sie die Sicherungshebel vollständig nach oben. Dadurch wird der Sicherungsmechanismus geöffnet. |
|
|
3 |
Entfernen Sie die Klemmenleiste der vorhergehenden TM5-Komponente (letztes integriertes Modul der Steuerung oder letztes Erweiterungsmodul vor den kompakten E/A). HINWEIS: Vergessen Sie nicht, nach der Montage der Slice die entfernte Klemmenleiste wieder anzubringen. Sofern bereits angebracht, der vorhergehenden TM5-Komponente. |
|
|
4 |

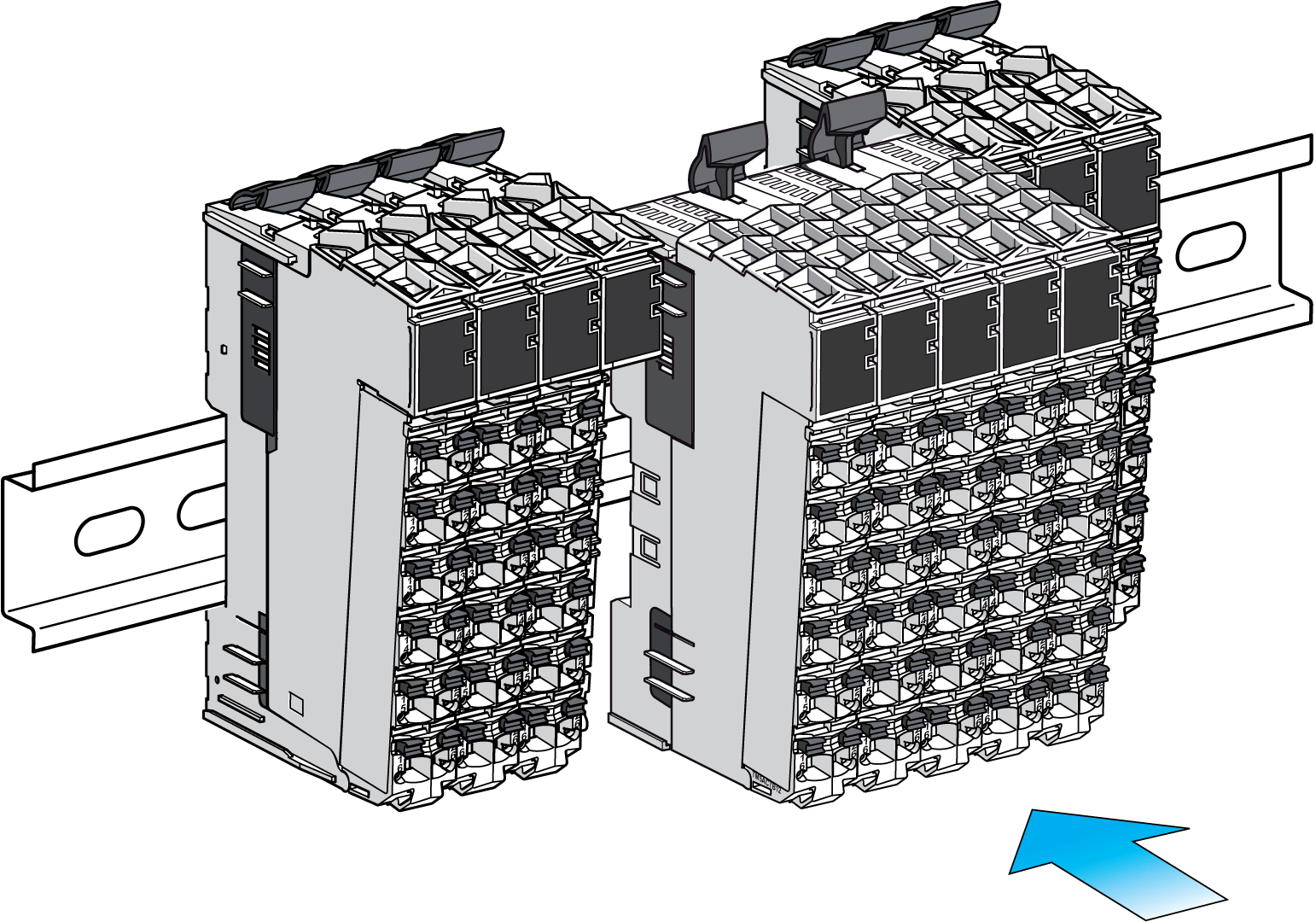

Führen Sie die kompakten E/A in die Führungen der vorhergehenden TM5-Komponente ein. Schieben Sie die kompakten E/A in die Montageschiene und befestigen Sie sie, indem Sie beide Sicherungshebel nach unten drücken. |
|
|
