Beschreibung des Moduls TM5SPDG5D4F
Das CDM TM5SPDG5D4F stellt 5 x 0-VDC- und 5 x 24-VDC-Klemmenverbindungen von einer externen 24-VDC-Spannungsversorgung zur Verfügung. Eine Verbindung zum 24-VDC-E/A-Leistungssegment ist nicht vorhanden.
Das Modul ist mit einer austauschbaren Sicherung ausgestattet, die sich zwischen dem 24-VDC-Potenzial auf der Klemmenleiste und der externen 24-VDC-Spannungsversorgung befindet. Der jeweilige Zustand der Sicherung kann den Status-LEDs sowie der Registerkarte für die E/A-Zuordnung in der EcoStruxure Machine Expert-Software entnommen werden.
In der nachstehenden Tabelle werden die wichtigsten Merkmale des Elektronikmoduls TM5SPDG5D4F aufgeführt:
|
Hauptmerkmale |
||
|---|---|---|
|
Versorgungsquelle |
Externe 24-VDC-Spannungsversorgung |
|
|
Typ der gemeinsamen Anschlüsse |
0 VDC |
24 VDC |
|
Anzahl der gemeinsamen Anschlüsse |
5 |
5 |
Die folgende Abbildung zeigt eine Slice mit dem Elektronikmodul TM5SPDG5D4F:
|
Nummer |
Modellnummer |
Beschreibung |
Farbe |
|---|---|---|---|
|
1 |
TM5ACBM11 oder TM5ACBM15 |
Buseinheit
Buseinheit mit Adresseneinstellung |
Weiß
Weiß |
|
2 |
TM5SPDG5D4F |
Elektronikmodul |
Weiß |
|
3 |
TM5ACTB12 |
12-polige Klemmenleiste |
Weiß |
HINWEIS: Weitere Informationen finden Sie unter TM5-Busbasen und -Klemmenleisten.

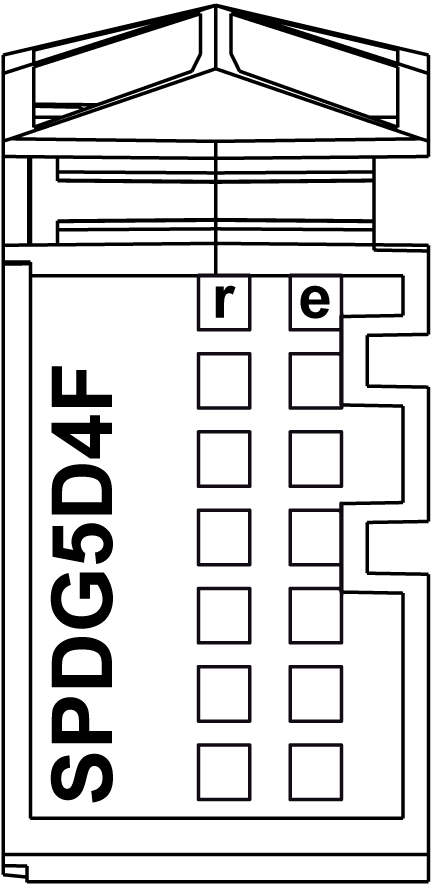

Die folgende Abbildung zeigt die Status-LEDs des Moduls TM5SPDG5D4F:
In der nachstehenden Tabelle werden die Status-LEDs des Moduls TM5SPDG5D4F beschrieben:
|
LEDs |
Farbe |
Status |
Beschreibung |
|---|---|---|---|
|
r |
Grün |
Aus |
Modulversorgung nicht angeschlossen |
|
Einmaliges Blinken |
Reset-Zustand |
||
|
Blinkend |
Preoperationaler Status |
||
|
Ein |
RUN-Zustand |
||
|
e |
Rot |
Aus |
OK oder keine Spannungsversorgung |
|
Ein |
Fehler erkannt oder Reset-Status |
||
|
Einmaliges Blinken |
Sicherung durchgebrannt oder nicht vorhanden |
||
|
Zweifaches Blinken |
Speisespannung zu niedrig |
||
|
e+r |
Leuchten Rot / Einmaliges Blinken Grün |
Ungültige Firmware |
|
