Das TM5SPS2 Stromverteilermodul versorgt den TM5-Leistungsbus sowie das 24-VDC-E/A-Leistungssegment.
In der nachstehenden Tabelle werden die wichtigsten Merkmale des Elektronikmoduls TM5SPS2 aufgeführt:
|
Wichtige Kenndaten |
|
|---|---|
|
Max. Stromzufuhr für das 24-VDC-E/A-Leistungssegment |
10.000 mA |
|
Stromzufuhr für den TM5-Leistungsbus |
1136 mA |

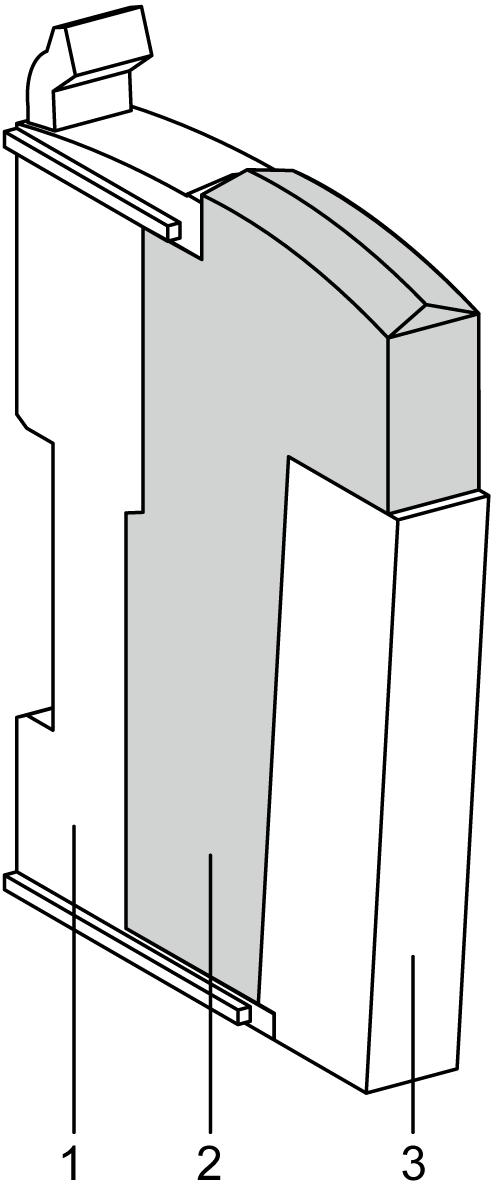

Die folgende Tabelle enthält die Bestellnummern der Komponenten zur Erstellung einer Slice mit dem TM5SPS2-Elektronikmodul.
|
Nummer |
Referenz |
Beschreibung |
Farbe |
|---|---|---|---|
|
1 |
TM5ACBM01R oder TM5ACBM05R |
Busbasis, 24-VDC-E/A-Leistungssegment, potentialgetrennt
Busbasis, 24-VDC-E/A-Leistungssegment mit Adresseneinstellung, potentialgetrennt |
Grau
Grau |
|
2 |
TM5SPS2 |
Elektronikmodul |
Grau |
|
3 |
TM5ACTB12PS |
12-polige Klemmenleiste |
Grau |
HINWEIS: Weitere Informationen finden Sie unter TM5-Busbasen und -Klemmenleisten.

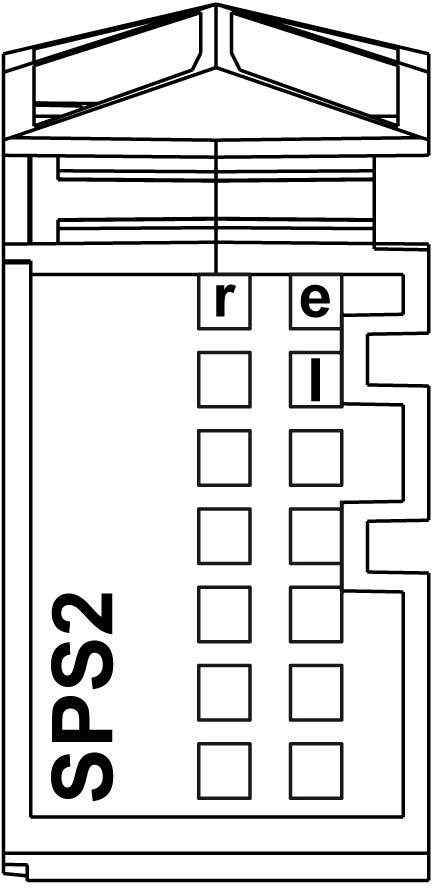

Die folgende Abbildung zeigt die Status-LEDs des Moduls TM5SPS2:
In der nachstehenden Tabelle werden die Status-LEDs des Moduls TM5SPS2 beschrieben:
|
LED |
Farbe |
Status |
Beschreibung |
|---|---|---|---|
|
r |
Grün |
Aus |
Spannungsversorgung nicht angeschlossen |
|
Einmaliges Blinken |
Reset-Zustand |
||
|
Blinkend |
Anlaufstatus |
||
|
Ein |
RUN-Zustand |
||
|
e- |
Rot |
Aus |
OK oder Modul nicht angeschlossen |
|
Zweimaliges Blinken |
Zeigt einen der folgenden Zustände an: oTM5-Leistungsbus überlastet oVersorgung des 24-VDC-E/A-Leistungssegments über externe Spannungsversorgung(en) zu niedrig oEingangsspannung für den TM5-Leistungsbus über externe Spannungsversorgung(en) zu niedrig |
||
|
e+r |
Leuchten Rot / Einmaliges Blinken Grün |
Ungültige Firmware |
|
|
l |
Rot |
Aus |
TM5-Leistungsbus im zulässigen Bereich |
|
Ein |
TM5-Leistungsbus überlastet |
||
