Das TM5SPS1 Stromverteilermodul versorgt das 24-VDC-E/A-Leistungssegment.
In der nachstehenden Tabelle werden die wichtigsten Merkmale des Elektronikmoduls TM5SPS1 aufgeführt:
|
Hauptmerkmale |
|
|---|---|
|
Max. Stromzufuhr für das 24-VDC-E/A-Leistungssegment |
10.000 mA |
|
Stromzufuhr für den TM5-Leistungsbus |
Nein |
Die folgende Tabelle enthält die Bestellnummern der Komponenten zur Erstellung einer Slice mit dem TM5SPS1-Elektronikmodul.
|
Nummer |
Referenz |
Beschreibung |
Farbe |
|---|---|---|---|
|
1 |
TM5ACBM01R oder TM5ACBM05R |
Busbasis, 24-VDC-E/A-Leistungssegment, potentialgetrennt
Busbasis, 24-VDC-E/A-Leistungssegment mit Adresseneinstellung, potentialgetrennt |
Grau
Grau |
|
2 |
TM5SPS1 |
Elektronikmodul |
Grau |
|
3 |
TM5ACTB12PS |
12-polige Klemmenleiste |
Grau |
HINWEIS: Weitere Informationen finden Sie unter TM5-Busbasen und -Klemmenleisten.

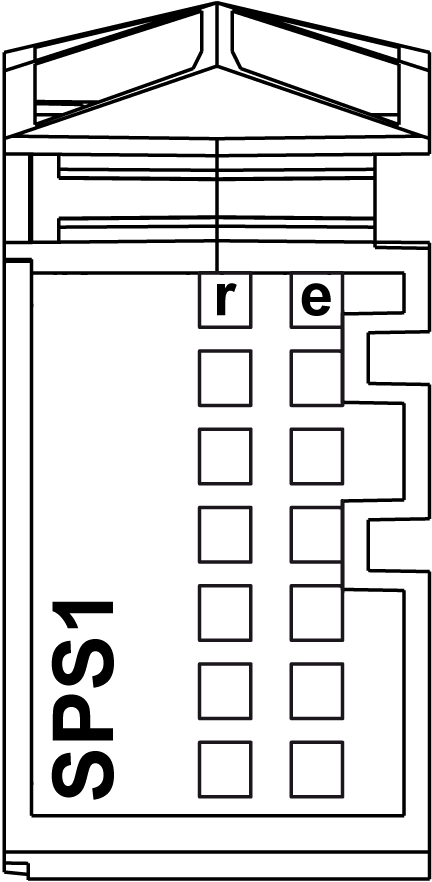

Die folgende Abbildung zeigt die Status-LEDs des Moduls TM5SPS1:
In der nachstehenden Tabelle werden die Status-LEDs des Moduls TM5SPS1 beschrieben:
|
LED |
Farbe |
Status |
Beschreibung |
|---|---|---|---|
|
r |
Grün |
Aus |
Spannungsversorgung nicht angeschlossen |
|
Einmaliges Blinken |
Reset-Zustand |
||
|
Blinkend |
Anlaufstatus |
||
|
Ein |
|||
|
e- |
Rot |
Aus |
OK oder Modul nicht angeschlossen |
|
Zweimaliges Blinken |
Zeigt einen der folgenden Zustände an: oVersorgung des 24-VDC-E/A-Leistungssegments über externe Spannungsversorgung(en) zu niedrig oVersorgung des TM5-Leistungsbusses über externe Spannungsversorgung(en) zu niedrig |
||
|
e+r |
Leuchten Rot / Einmaliges Blinken Grün |
Ungültige Firmware |
|
