Mithilfe der Event_Latch-Funktion zur Ereignisspeicherung können integrierte Experteneingänge als Ereignis oder als Statusspeicher konfiguriert werden.
Hinzufügen einer Event_Latch-Funktion
Zum Hinzufügen einer Event_Latch-Funktion folgen Sie den Anweisungen unter Hinzufügen einer Expertenfunktion.
Konfiguration der Event_Latch-Funktion

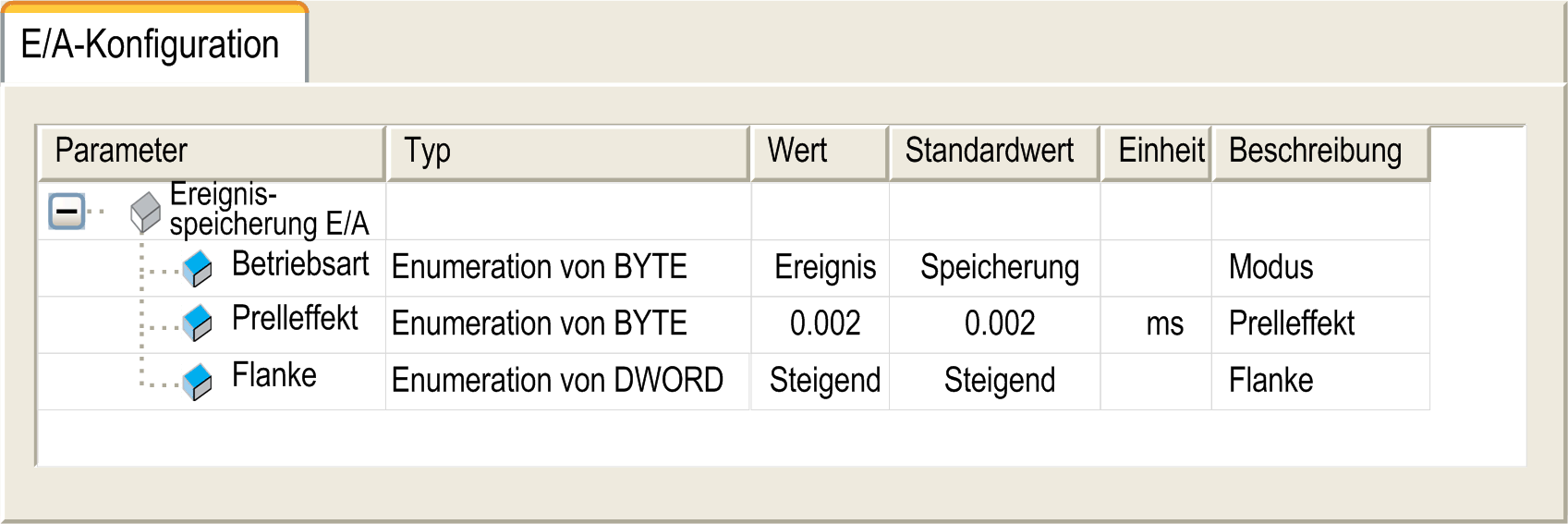

Zum Konfigurieren der Event_Latch-Funktion klicken Sie auf die Funktion "Event_Latch":
Event_Latch-Eingänge ermöglichen die Aktivierung von E/A mit Statusspeicher oder von ereignisbasierten E/A. Es handelt sich hierbei um eine einfache Eingangsfunktion, die unter DM72F0 oder DM72F1 für Eingang 0 bis 3 hinzugefügt wird.
Parameter der Event_Latch-Eingangsfunktion:
|
Parameter |
Wert |
Beschreibung |
Einschränkung |
|---|---|---|---|
|
Modus |
Speicherung (Standard) |
Durch die Statusspeicherung können eingehende Impulse mit einer kürzeren Dauer als die Zykluszeit der Steuerung erfasst und aufgezeichnet werden. Wenn der Eingang Status 1 erreicht, wird dieser Status aufrechterhalten, bis die MAST-Task den Eingang liest. |
Verwenden Sie Latch-Eingänge (Statusspeicherung) nur in der MAST-Task. |
|
Ereignis |
Die Ereigniserkennung ermöglicht den Start einer Ereignistask bei Flanke. Die externe Task kann durch steigende, fallende oder beide Flanken am Eingang (I0 bis I3) ausgelöst werden. |
Die maximale Vorbereitungszeit zwischen dem Eingangsübergang und dem Start der externen Task beträgt 0,5 ms (es sein denn, es wird eine Task mit einer höheren Priorität ausgeführt). |
|
|
Prelleffekt (in ms) |
0,002 (Standard) 0,004 0,012 0,04 0,12 0,4 1,2 4 |
Filterwert reduziert den Prelleffekt an einem Steuerungseingang |
|
|
Flanke |
Steigend (Standard) Fallend Beide |
Definiert die Flankenerkennung, wenn der Ereignismodus ausgewählt ist. |
Im Speicherungsmodus ist dieser Parameter deaktiviert. |
HINWEIS: Die Auswahl des Eingangs, der die Run/Stop-Funktion unterstützt, wird im Fenster zur Konfiguration der Experten-E/A vorgenommen.
