Integriertes E/A-Standard-Modul DI12DE
Das integrierte E/A-Standardmodul DI12DE ist ein 24-Vdc-Modul mit 12 digitalen Eingängen.
Registerkarte „E/A-Konfiguration“
In der folgenden Tabelle wird die Konfiguration der Modulparameter beschrieben:
|
Parameter |
Wert |
Standardwert |
Einheit |
Beschreibung |
|---|---|---|---|---|
|
Eingangsfilter |
0 bis 250 |
10 (1 ms) |
0.1 ms |
Definiert die Filterzeit der digitalen Eingänge. |
Auf der Registerkarte I/O-Abbild können Variablen definiert und benannt werden. Weiterhin sind auf dieser Registerkarte zusätzliche Informationen wie die topologische Adressierung enthalten.
Weitere Informationen finden Sie unter Beschreibung der Registerkarte "I/O Abbild".

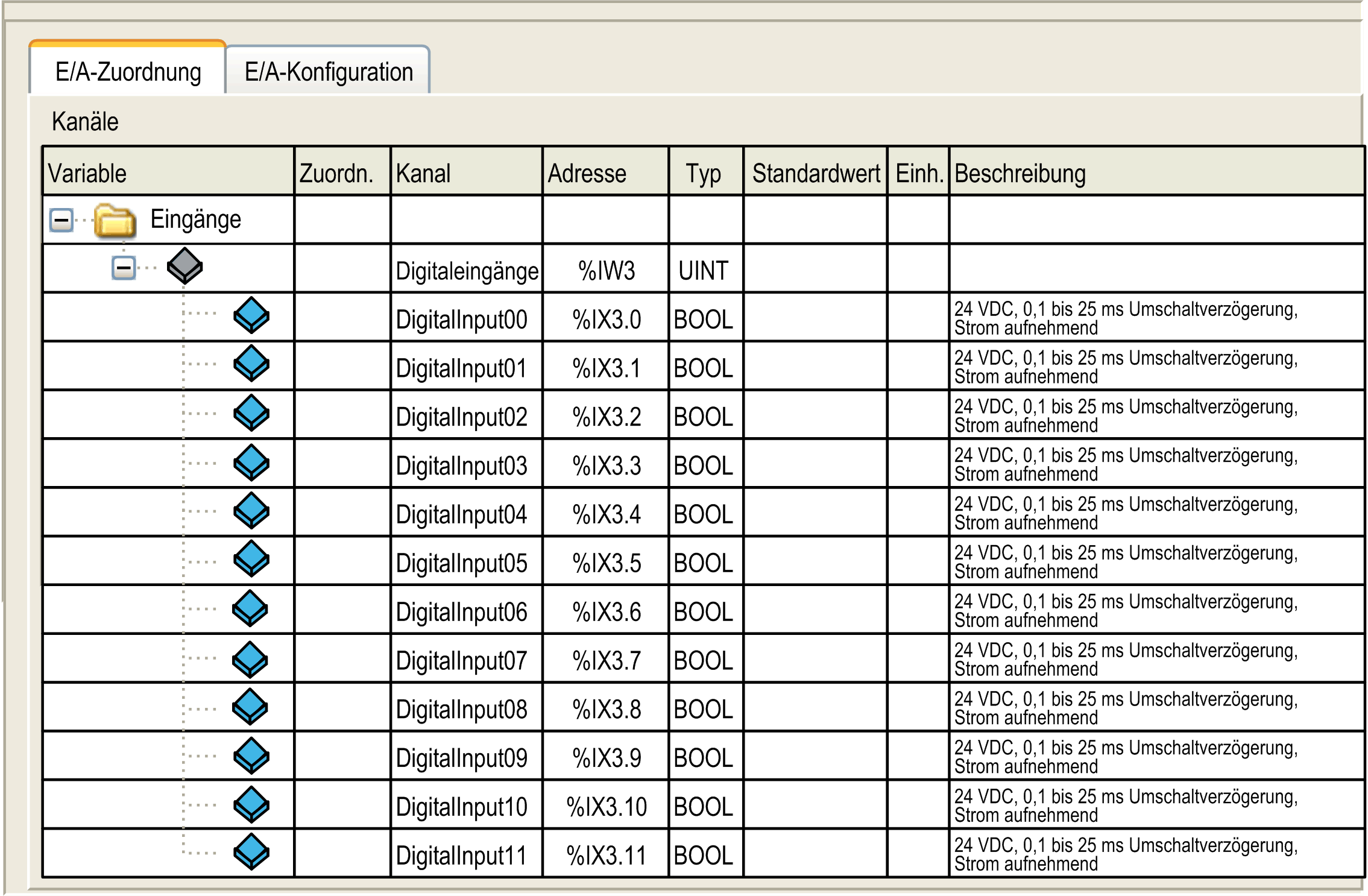

Die nachstehende Tabelle enthält eine Beschreibung der Konfiguration des E/A Abbilds der DI12DE-Module der Steuerung:
|
Variable |
|
Kanal |
Typ |
Standardwert |
Beschreibung |
|---|---|---|---|---|---|
|
Eingänge |
DigitalInputs |
UINT |
- |
Status aller Eingänge (bits 13...16 = 0, nicht verwendet) |
|
|
|
DigitalInput00 |
BOOL |
- |
Status von Eingang 0: |
|
|
... |
... |
||||
|
DigitalInput11 |
Status von Eingang 11: |
||||
