DO6RE Integriertes E/A-Standardmodul
Das integrierte E/A-Standardmodul DO6RE ist ein digitales 30-VDC/250-VAC-Ausgangsmodul mit 6 Relaisausgängen.
Registerkarte E/A-Konfiguration
Dieses Modul hat keine konfigurierbaren E/A.

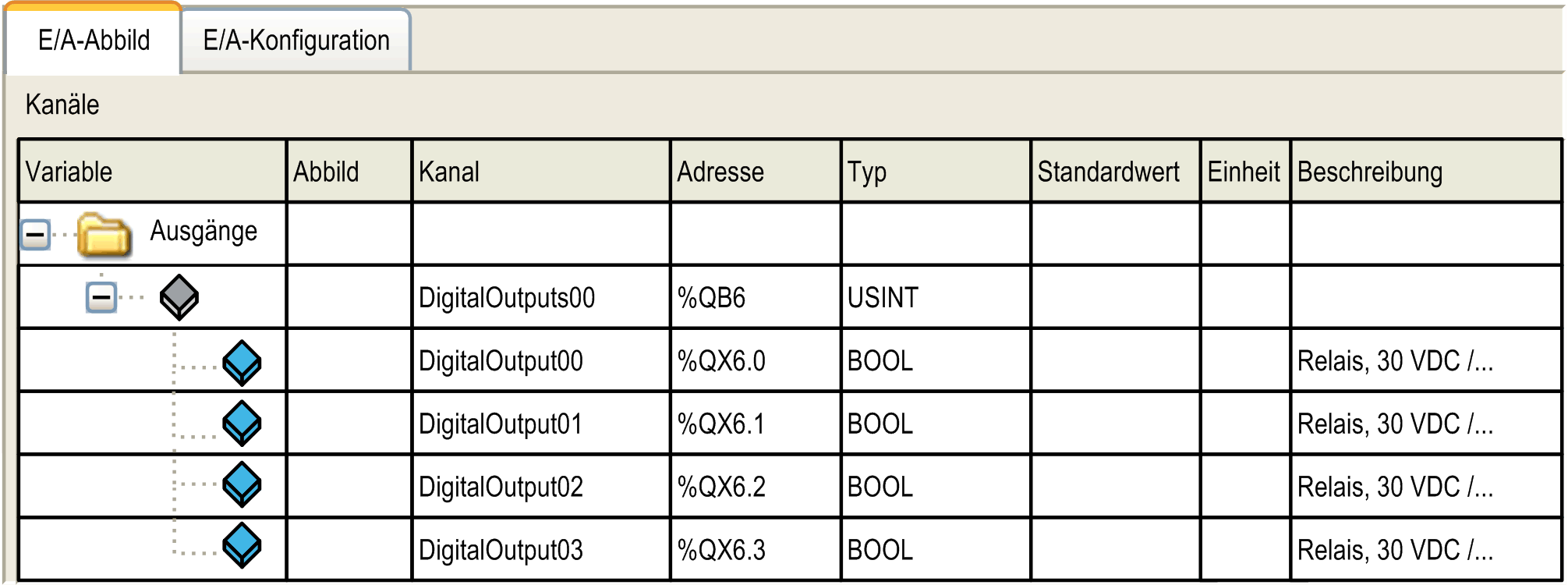

Auf der Registerkarte I/O-Abbild können Variablen definiert und benannt werden. Weiterhin sind auf dieser Registerkarte zusätzliche Informationen wie die topologische Adressierung enthalten.
Weitere allgemeine Beschreibungen finden Sie unter Beschreibung der Registerkarte "I/O Mapping".
In der folgenden Tabelle wird die Konfiguration auf der Registerkarte "E/A-Abbild" beschrieben:
|
Variable |
|
Kanal |
Typ |
Standardwert |
Beschreibung |
|---|---|---|---|---|---|
|
Ausgänge |
DigitalOutputs |
USINT |
- |
Befehlswort aller Ausgänge (Bits 7-8: Nicht verwendet) |
|
|
|
DigitalOuput00 |
BOOL |
Keine* TRUE FALSE |
Befehlsbit von Ausgang 0 |
|
|
... |
... |
||||
|
DigitalOuput05 |
Befehlsbit von Ausgang 5 |
||||
*Standardmäßig ist der Wert nicht definiert.
