Der M262 Logic/Motion Controller verfügt über integrierte Relaisanschlüsse, die mit einem externen Alarm verbunden (verdrahtet) werden können:
Abisolierung der Kabel und Kabellänge
Das Alarmrelais ist über eine abnehmbare Schraubklemmenleiste (Abstand 5,08 mm) an der Vorderseite des M262 Logic/Motion Controller verdrahtet. Weitere Informationen finden Sie unter Regeln für Klemmenleisten.
Verwenden des Alarmrelais für die Spannungsversorgung des Stellglieds
Gehen Sie wie folgt vor, um die Alarmrelais für die Spannungsversorgung des Stellglieds zu verwenden.
|
Schritt |
Aktion |
|---|---|
|
1 |
Schalten Sie die Spannungsversorgung des M262 Logic/Motion Controller über das Hauptschütz ein. |
|
2 |

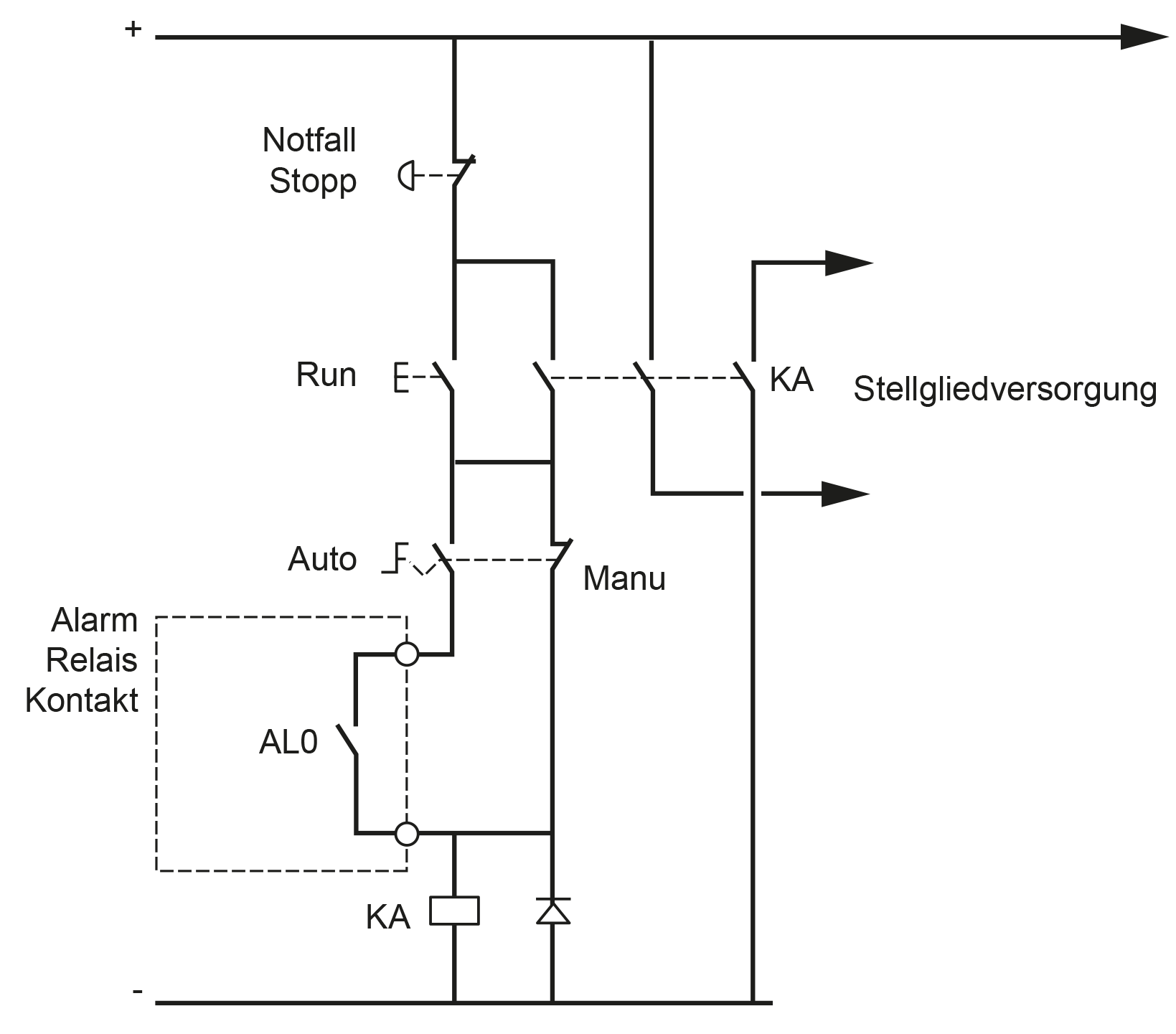

Wenn der M262 Logic/Motion Controller eingeschaltet ist (SPS – Sensor), schalten Sie die Ausgangsversorgung für die Stellglieder über den KA-Kontakt ein. Der folgende Verdrahtungsplan zeigt einen über Gleichstrom versorgten M262 Logic/Motion Controller:
Im Ausführungsmodus AUTO wird der KA-Kontakt über das Alarmrelais des Spannungsversorgungsmoduls gesteuert. |

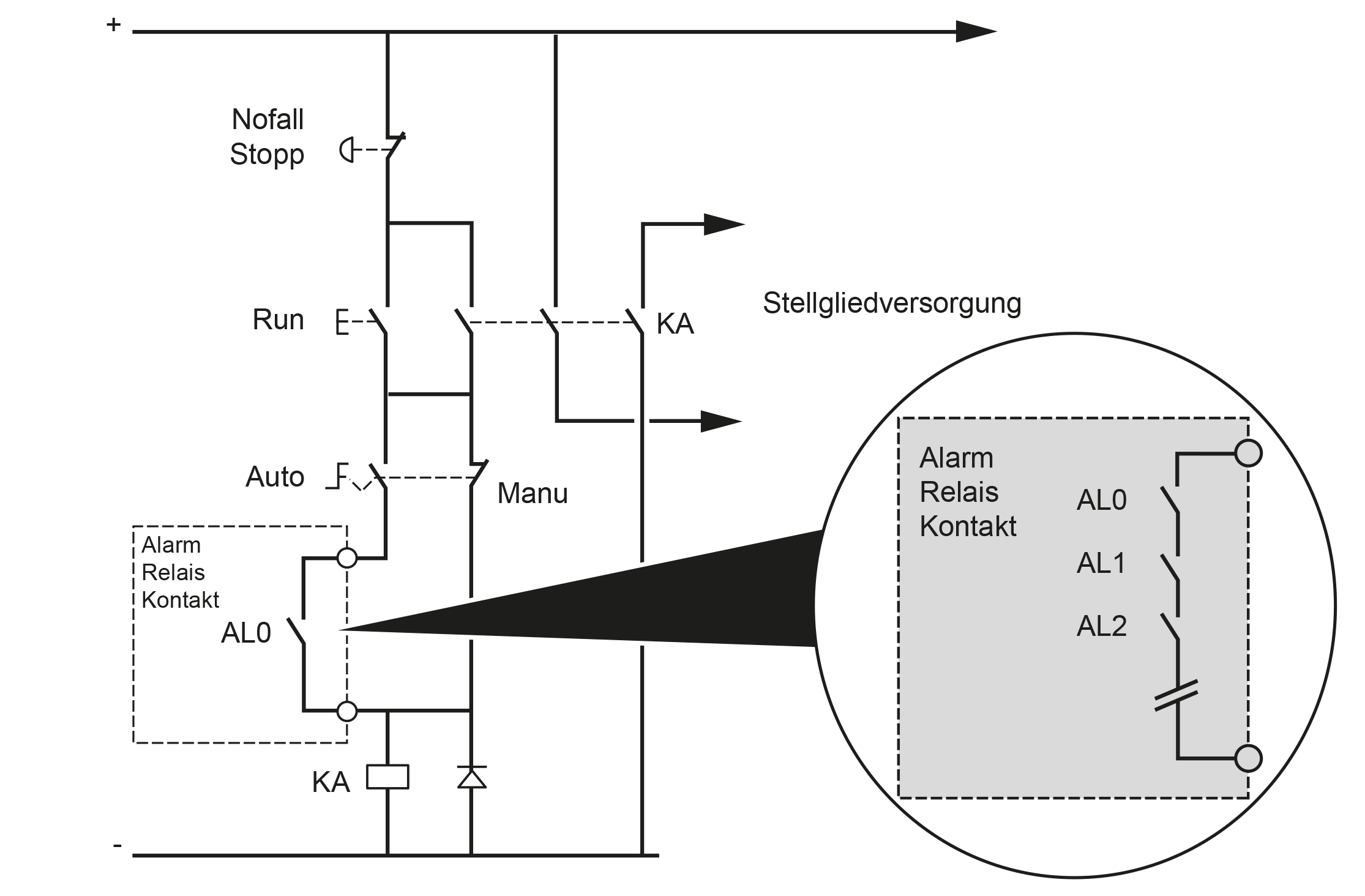

Falls Ihr System aus mehreren M262 Logic/Motion Controllern besteht, die in mehreren Racks montiert sind, schalten Sie die Alarmrelaiskontakte in allen Steuerungen in Serie (AL0, AL1, AL2 uws.), wie im folgenden Diagramm gezeigt:
