Organisation des Steuerungsspeichers
Der Speicher der Steuerung setzt sich aus drei Arten von physischem Speicher zusammen:
oDer Flash-Speicher enthält Dateien (Anwendung, Konfigurationsdateien usw.).
oDer Random Access Memory (RAM) wird zur Anwendungsausführung verwendet.
oDer NVRAM (Nichtflüchtiger RAM) dient zum Speichern der Retain-Persistent-Variablen und der Diagnoseinformationen.

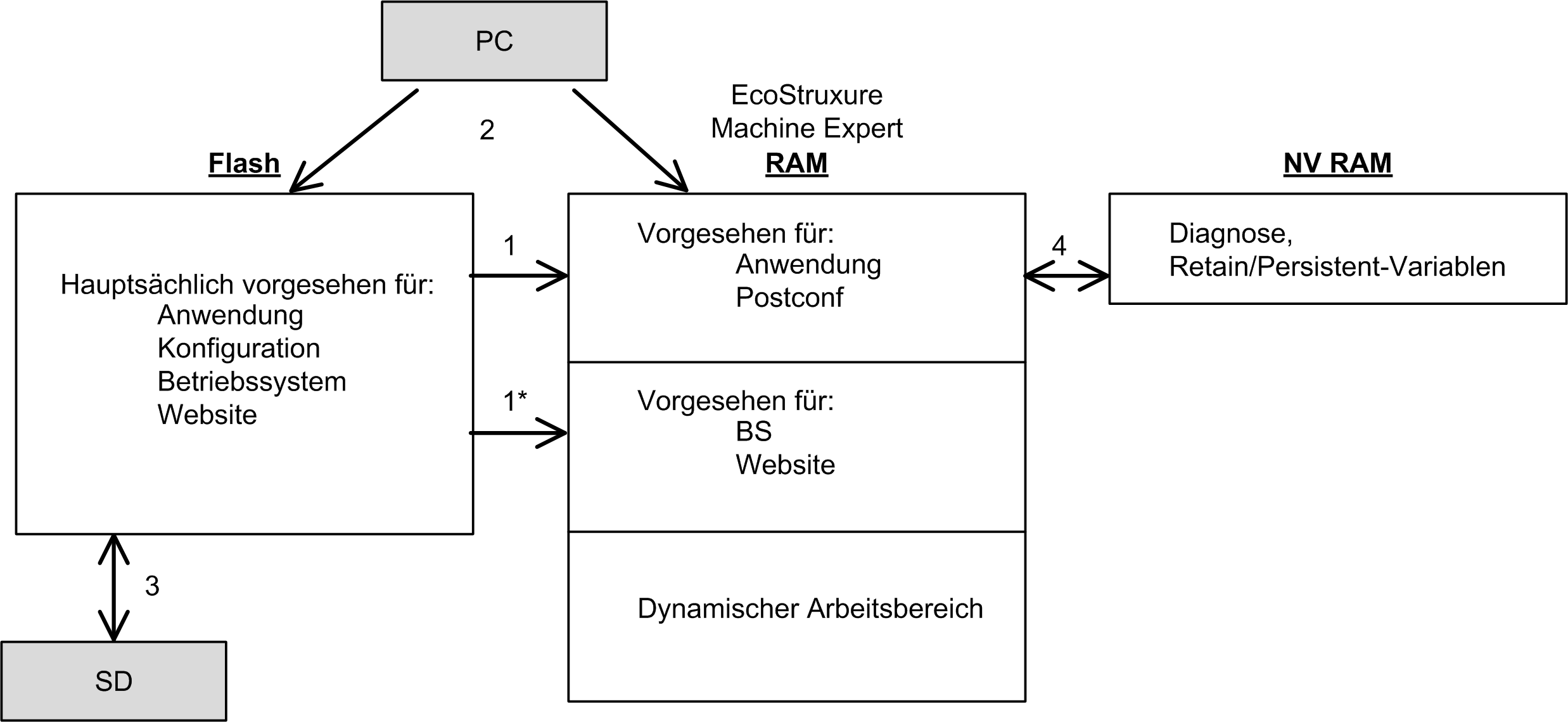

Dateiübertragungen im Speicher
|
Element |
SPS-Status |
Dateiübertragungsereignisse |
Anschluss |
Beschreibung |
|---|---|---|---|---|
|
1 |
– |
Wird automatisch beim Einschalten und Neustarten gestartet |
Intern |
Dateien werden vom Flash-Speicher in den RAM-Speicher übertragen. Der Inhalt des RAM-Speichers wird überschrieben. |
|
1* |
– |
Wird automatisch beim Einschalten und Neustarten gestartet |
Intern |
Übertragung von Betriebssystemdateien. |
|
2 |
Alle Zustände außer INVALID_OS (1) |
Vom Benutzer gestartet |
Ethernet- oder USB-Programmierport |
Dateien können wie folgt übertragen werden: oSteuerungs-Assistent |
|
3 |
Alle Zustände |
Wird automatisch über ein Skript (Datenübertragung) oder durch Aus- und anschließendes Wiedereinschalten (Klonen) initiiert, sofern eine SD-Karte eingesetzt ist. |
SD-Karte |
Hoch-/Herunterladen mit SD-Karte(1). |
|
4 |
Alle Zustände |
Initiiert vom System |
Intern |
Speichern geänderter Retain-Persistent-Variablen und des Kontexts beim Ausschalten. |
|
(1) Wenn die Steuerung den Status INVALID_OS aufweist, ist der einzige Speicher, auf den zugegriffen werden kann, die SD-Karte, und dieser Zugriff ist nur für Firmware-Upgrades möglich. |
||||
HINWEIS: Die Änderung der Dateien im Flash-Speicher darf sich nicht auf die ausgeführte Anwendung auswirken. Alle an Dateien im Flash-Speicher vorgenommenen Änderungen werden beim nächsten Neustart berücksichtigt, außer bei den direkt von der Anwendung verwendeten Benutzerdateien
