Gehäuse von TM5-System

Einleitung

Die Komponenten des TM5-Systems werden "direkt nebeneinander" montiert. Es besteht kein Abstand zwischen den einzelnen TM5-Komponenten.

Die Komponenten des TM5-Systems erfüllen die Schutzart IP20 und müssen in einem Gehäuse untergebracht werden. Für eine optimale Kühlung und Belüftung muss zwischen dem im Gehäuse installierten TM5-System und den Objekten in der Umgebung, wie Kabelkanälen und Innenflächen des Gehäuses, ein geeigneter Abstand eingehalten werden.

Gehäusegröße

Die Gehäusegröße hängt von der Anzahl der mit Sercos III Bus Interface verwendeten Erweiterungsmodule sowie eventuellen weiteren Zusatzeinrichtungen ab. Die erforderlichen Abstände müssen bei der Ermittlung der Gehäusegröße berücksichtigt werden.

Sercos III Bus Interface Abmessungen

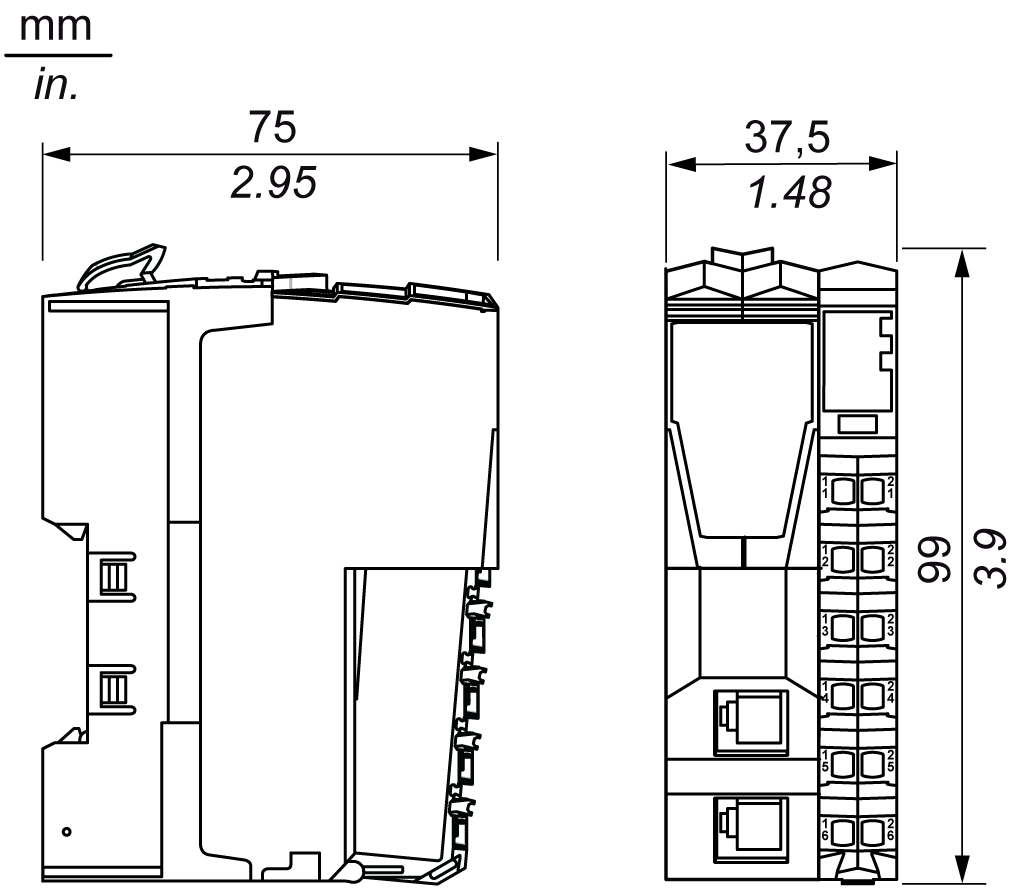

Die folgende Abbildung zeigt die Abmessungen der Sercos III Bus Interface:

Abmessungen für kompakte E/A

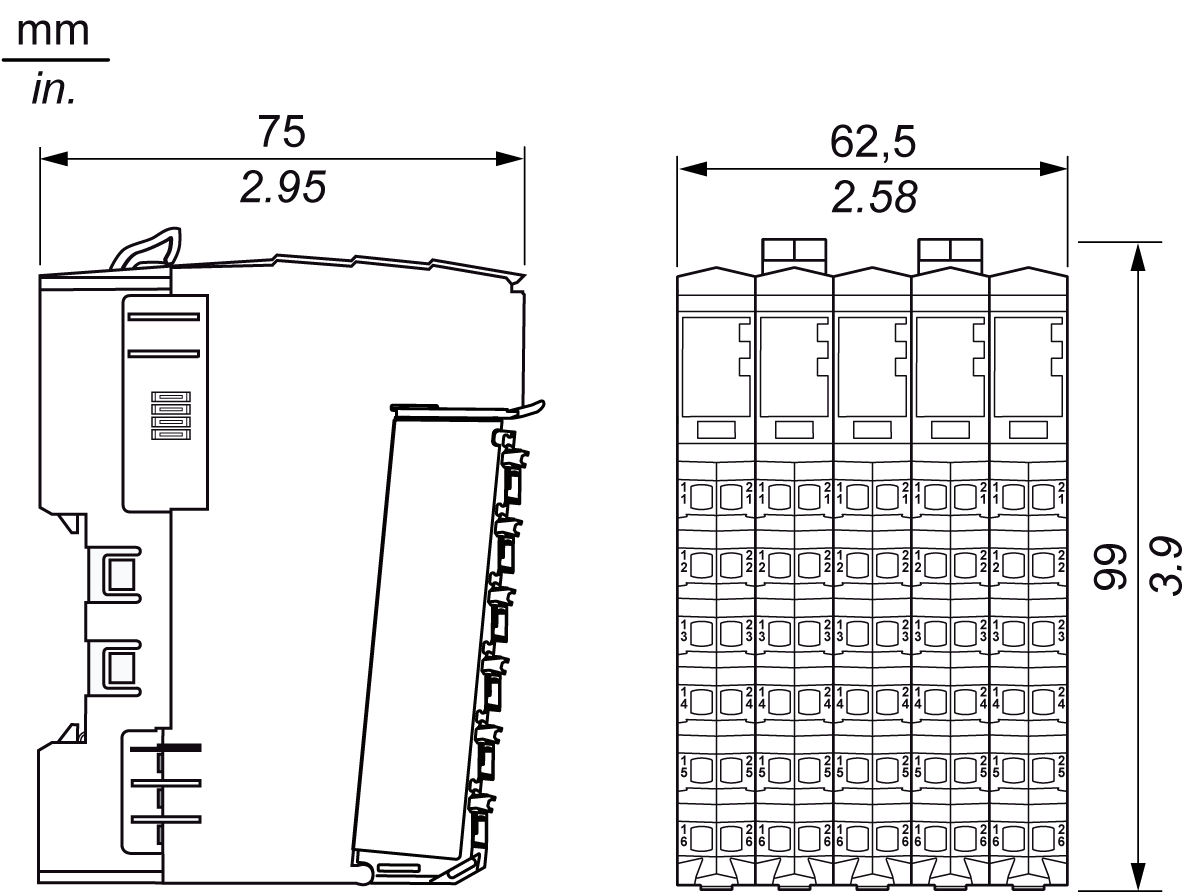

Die folgende Abbildung zeigt die Abmessungen der kompakten E/A:

Abmessungen der Slice

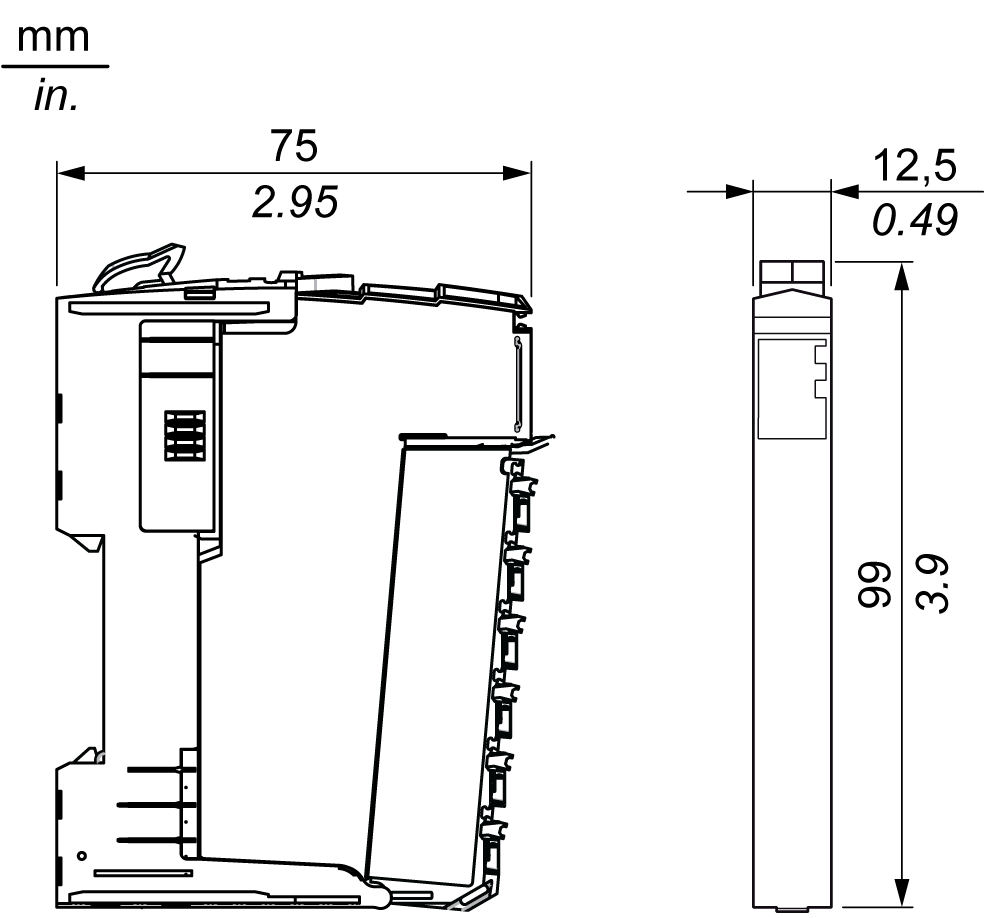

Die folgende Abbildung zeigt die Abmessungen der Slice:

Platzbedarf

HINWEIS: Lassen Sie ausreichend Abstand, um eine angemessene Belüftung und die Einhaltung einer Umgebungstemperatur gemäß der Beschreibung in den Umgebungskenndaten zu gewährleisten.

Bei der Installation des Produkts müssen die erforderlichen Abstände eingehalten werden.

Es gibt 3 Arten von Abständen:

oZwischen dem TM5-System und allen Schaltschrankseiten (einschließlich der Tür). Dieser Abstand gewährleistet eine angemessene Luftzirkulation um das TM5-System.

oZwischen den Klemmenleisten des TM5-Systems und den Kabelführungen. Dieser Abstand verhindert das Auftreten elektromagnetischer Störungen zwischen Klemmleisten und Kabelführungen.

oZwischen dem TM5-System und anderen wärmeerzeugenden Geräten, die im selben Schaltschrank installiert sind.

WARNUNG

UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS

oPlatzieren Sie die Geräte, die am meisten Wärme abgeben, oben im Schrank, und sorgen Sie für ausreichende Belüftung.

oMontieren Sie dieses Gerät nicht neben oder über anderen Geräten, die Überhitzungen verursachen könnten.

oInstallieren Sie das Gerät an einer Stelle, die den erforderlichen Mindestabstand zu allen umliegenden Aufbauten und Geräten gemäß den Angaben in diesem Dokument gewährleistet.

oInstallieren Sie das Gerät in Übereinstimmung mit den technischen Kenndaten in der zugehörigen Dokumentation.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

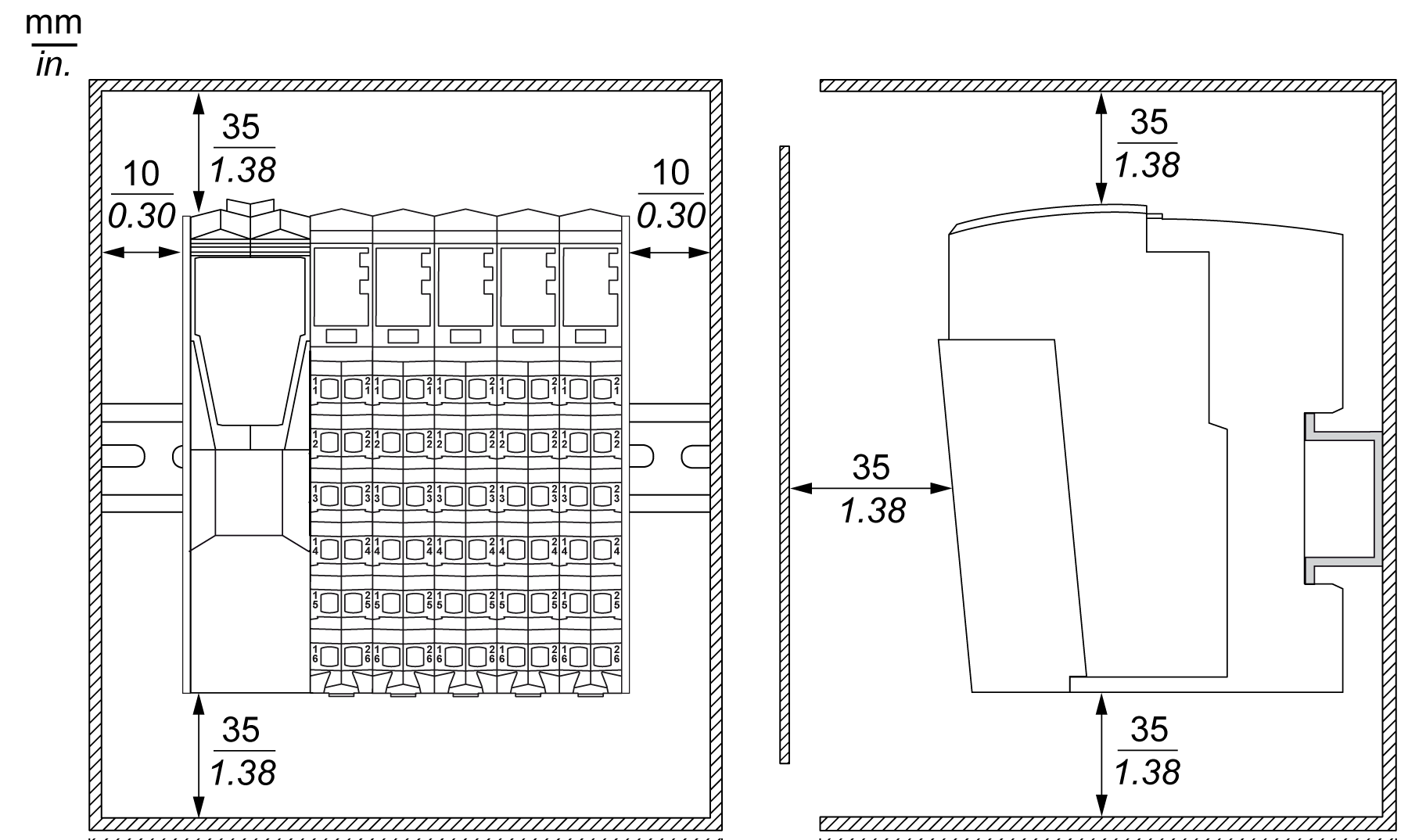

Die folgende Grafik veranschaulicht die erforderlichen Mindestabstände für ein TM5-System in einem Schaltschrank:

Montage

Sie können das System auf einer DIN-Schiene montieren. Zur Erfüllung der EMV-Anforderungen (Elektromagnetische Verträglichkeit) muss eine DIN-Schiene aus Metall auf einer flachen Metallplatte befestigt oder in einem EIA-Rack (Electronic Industries Alliance) oder einem NEMA-Gehäuse (National Electrical Manufacturers Association) montiert werden.

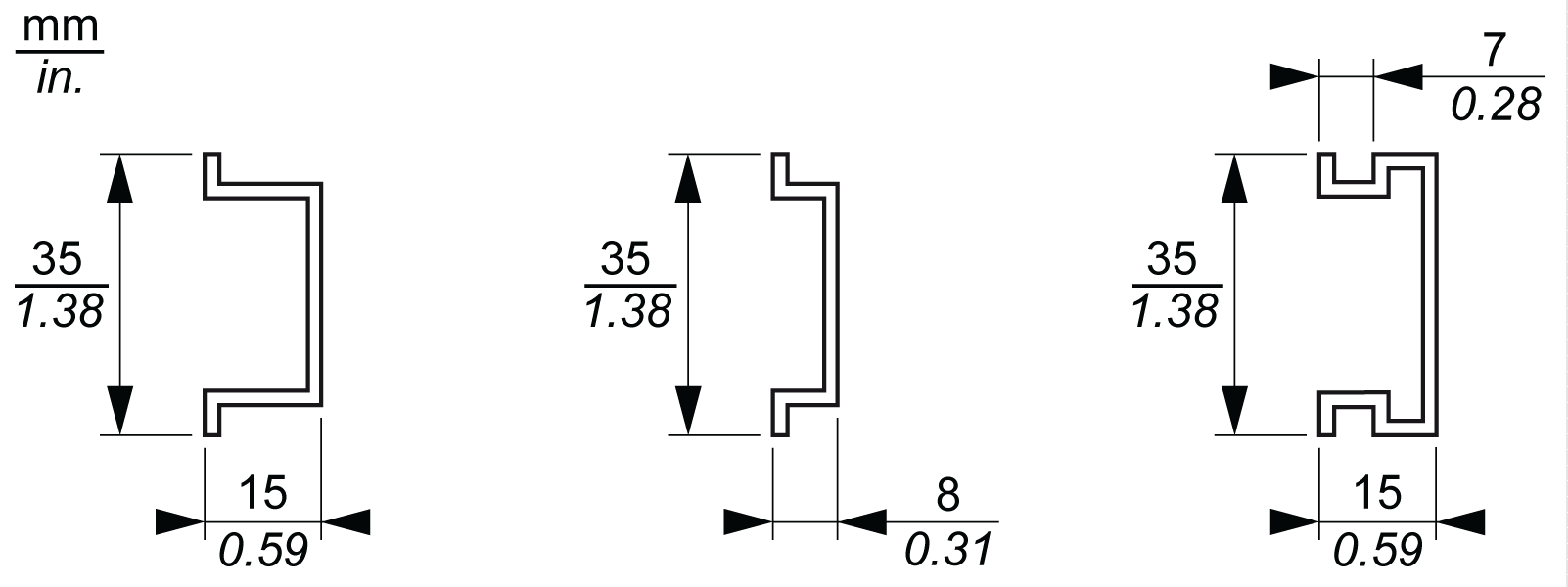

Sie können eine geeignete DIN-Schiene bei Schneider Electric bestellen:

Schienentiefe	Referenz
15 mm (0.59 in.)	AM1DE200
8 mm (0.31 in.)	AM1DP200
15 mm (0.59 in.)	AM1ED200

Hinweise zur Wärmeabfuhr

Halten Sie geeignete Abstände um das TM5-System ein, um eine ausreichende Wärmeabfuhr zu gewährleisten. Montieren Sie das TM5-System vorzugsweise in der kühleren Zone, dies ist meist der untere Bereich des Gehäuses.

Die folgende Tabelle enthält einige maximale Leistungsverlustwerte, die Sie bei der Planung der Kühlung für das TM5-System und das Schaltschrankgehäuse zur Ermittlung der Leistungsabgabe verwenden können:

Busschnittstelle	Referenz	Maximaler Leistungsverlust (W)	Leistungsminderung⁽¹⁾
Sercos III Bus Interface	TM5NS31	1.72	Nein
Interface Power Distribution Module (IPDM)	TM5SPS3	1.82	Ja
(1) Die Leistungsminderung ist für jedes Gerät spezifisch. Siehe TM5SPS3 - Kenndaten.

Referenz für kompakte E/A	Maximaler Leistungsverlust (W)	Leistungsminderung ¹⁾
TM5C24D18T	3,71	Ja
TM5C12D8T	2,36	Nein
TM5C12D6T6L	7,3	Nein
TM5C24D12R	4,3	Ja
TM5CAI8O8VL	5,25	Nein
TM5CAI8O8CL	5,25	Nein
TM5CAI8O8CVL	5,25	Nein
(1) Die Leistungsminderung ist für jedes Gerät spezifisch. Einzelheiten dazu finden Sie im Modicon TM5 Kompakte E/A-Module Hardwarehandbuch.

Slice-Typ	Elektronikmodulreferenz der Slice	Maximaler Leistungsverlust der Slice (W)	Leistungsminderung ¹⁾
Digitaleingang	TM5SDI2D	0,54	Nein
	TM5SDI2DF	1,10	Nein
	TM5SDI4D	0,86	Nein
	TM5SDI6D	1,16	Nein
	TM5SDI12D	2,06	Ja
	TM5SDI2A	0,82	Nein
	TM5SDI4A	1,21	Nein
	TM5SDI6U	1,02	Nein
Digitalausgang	TM5SDO2T	0,59	Nein
	TM5SDO4T	0,78	Nein
	TM5SDO4TA	0,79	Nein
	TM5SDO6T	1,02	Nein
	TM5SDO8TA	0,35	Ja
	TM5SDO12T	1,54	Ja
	TM5SDO2R	0,58	Ja
	TM5SDO4R	0,93	Nein
	TM5SDO2S	2,13	Ja
Eingang/Ausgang kombiniert	TM5SDM12DT	1,44	Ja
Eingang/Ausgang kombiniert	TM5SMM6D2L	1,75	Ja
Analogeingang	TM5SAI2L	0,94	Nein
	TM5SAI2H	1,34	Nein
	TM5SAI4L	1,24	Nein
	TM5SAI4H	1,64	Ja
	TM5SAI2PH	1,24	Nein
	TM5SAI2TH	0,86	Nein
	TM5SAI4PH	1,24	Nein
	TM5SAI6TH	1,05	Nein
Analogausgang	TM5SAO2L	1,24	Nein
	TM5SAO2H	1,34	Nein
	TM5SAO4L	1,64	Ja
	TM5SAO4H	1,64	Ja
Expertenmodul	TM5SE1IC02505	1,64	Nein
	TM5SE1IC01024	1,54	Nein
	TM5SE2IC01024	1,64	Nein
	TM5SE1SC10005	1,64	Nein
	TM5SE1IC20005	1,01	Nein
	TM5SE1MISC20005	1,51	Nein
Sendermodule	TM5SBET1	1,23	Nein
Sendermodule	TM5SBET7	1,84	Ja
Empfängermodul	TM5SBER2	2,35	Ja
Kommunikationsmodul	TM5SE1RS2	1,57	Nein
Power Distribution Module (PDM)	TM5SPS1	0,93	Nein
	TM5SPS1F	1,15	Nein
	TM5SPS2	1,04	Ja
	TM5SPS2F	2,26	Ja
CDM (Gemeinsames Verteilermodul)	TM5SPDG12F	1,25	Nein
	TM5SPDD12F	1,25	Nein
	TM5SPDG5D4F	1,40	Nein
	TM5SPDG6D6F	1,40	Nein
Dummy-Modul	TM5SD000	0,13	Nein
(1) Die Leistungsminderung ist für jedes Gerät spezifisch. Detaillierte Informationen finden Sie in den Handbüchern der Erweiterungshardware.

Bei den oben angegebenen Werten wird von einer maximalen Busspannung, einer maximalen Feldseitenspannung und maximalen Lastströmen ausgegangen. Typische Werte sind häufig erheblich niedriger.
