Wenn Sie zusätzliche Slices hinzufügen möchten, müssen Sie zuvor die gesamte Stromzufuhr unterbrechen.
|
|
|
GEFAHR EINES ELEKTRISCHEN SCHLAGS, EINER EXPLOSION ODER EINES LICHTBOGENS |
|
oTrennen Sie alle Geräte, einschließlich der angeschlossenen Komponenten, vor der Entfernung von Abdeckungen oder Türen sowie vor der Installation oder Entfernung von Zubehörteilen, Hardware, Kabeln oder Drähten von der Spannungsversorgung, ausgenommen unter den im jeweiligen Hardwarehandbuch für diese Geräte angegebenen Bedingungen. oVerwenden Sie stets ein genormtes Spannungsprüfgerät, um festzustellen, ob die Spannungsversorgung wirklich abgeschaltet ist. oBringen Sie alle Abdeckungen, Zubehörteile, Hardware, Kabel und Drähte wieder an, sichern Sie sie und vergewissern Sie sich, dass eine ordnungsgemäße Erdung vorhanden ist, bevor Sie die Spannungszufuhr zum Gerät einschalten. oDieses Gerät und jegliche zugehörigen Produkte dürfen nur mit der angegebenen Spannung betrieben werden. |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
oVerwenden Sie mit diesem Gerät nur von Schneider Electric genehmigte Software. oAktualisieren Sie Ihr Anwendungsprogramm jedes Mal, wenn Sie die physische Hardwarekonfiguration ändern. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
|
Schritt |
Aktion |
|
|---|---|---|
|
1 |
Unterbrechen Sie die gesamte Stromversorgung zum Steuerungssystem. |
|
|
2 |

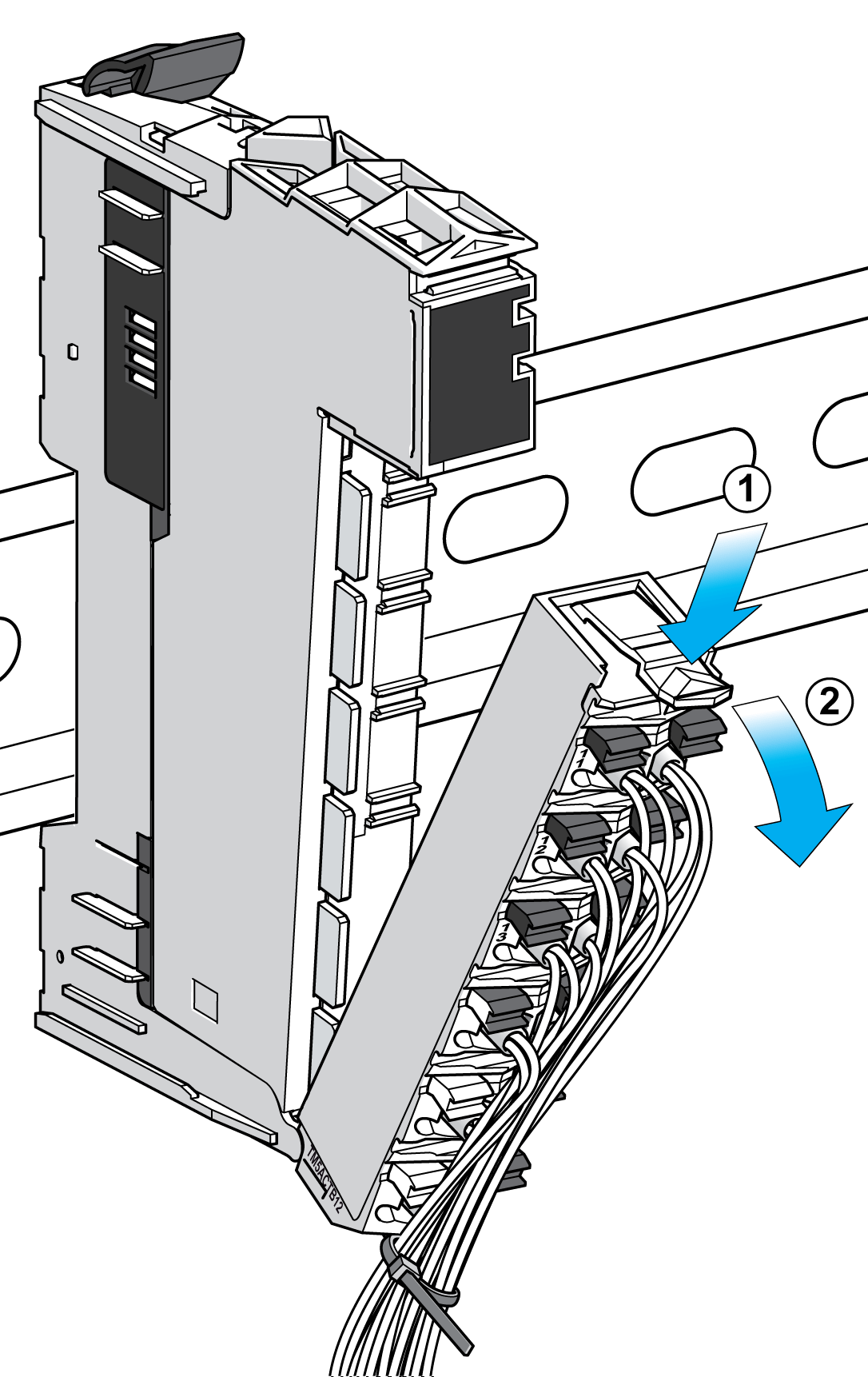

Entfernen Sie die Klemmenleiste von der Slice ganz rechts: 1 Drücken Sie den Sicherungshebel an der Klemmenleiste nach unten. 2 Drehen Sie die Klemmenleiste nach außen und unten. |
|
|
3 |

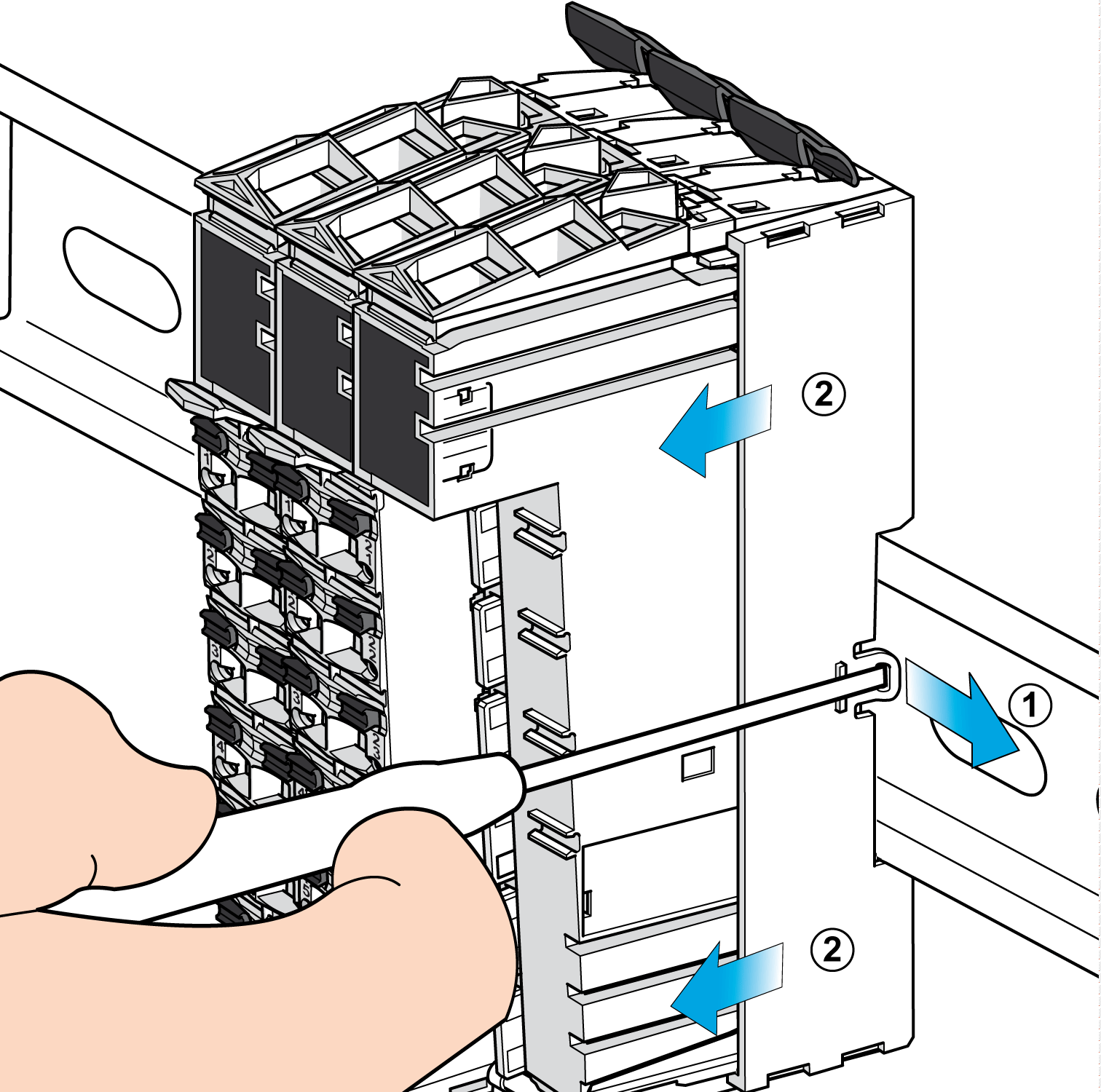

Entfernen Sie die Klemmenleiste von der Slice rechts außen: 1 Haken Sie die Sicherungsklammer des rechten Sicherungsblechs mithilfe eines Schraubendrehers aus. 2 Ziehen Sie das Sicherungsblech von der Busbasis und dem Elektronikmodul ab. |
|
|
4 |
Installieren Sie die Erweiterungsmodule entsprechend Ihrem Erweiterungslayout gemäß der Beschreibung in den Installationsverfahren für Slices oder kompakte E/A. Montieren Sie die in Schritt 2 entfernte Klemmenleiste. |
|
|
5 |
Montieren Sie das rechte Sicherungsblech auf der Slice ganz rechts in Ihrer neuen Konfiguration. |
|
