Farbcodierung des TM5-Sicherheitssystems

Überblick

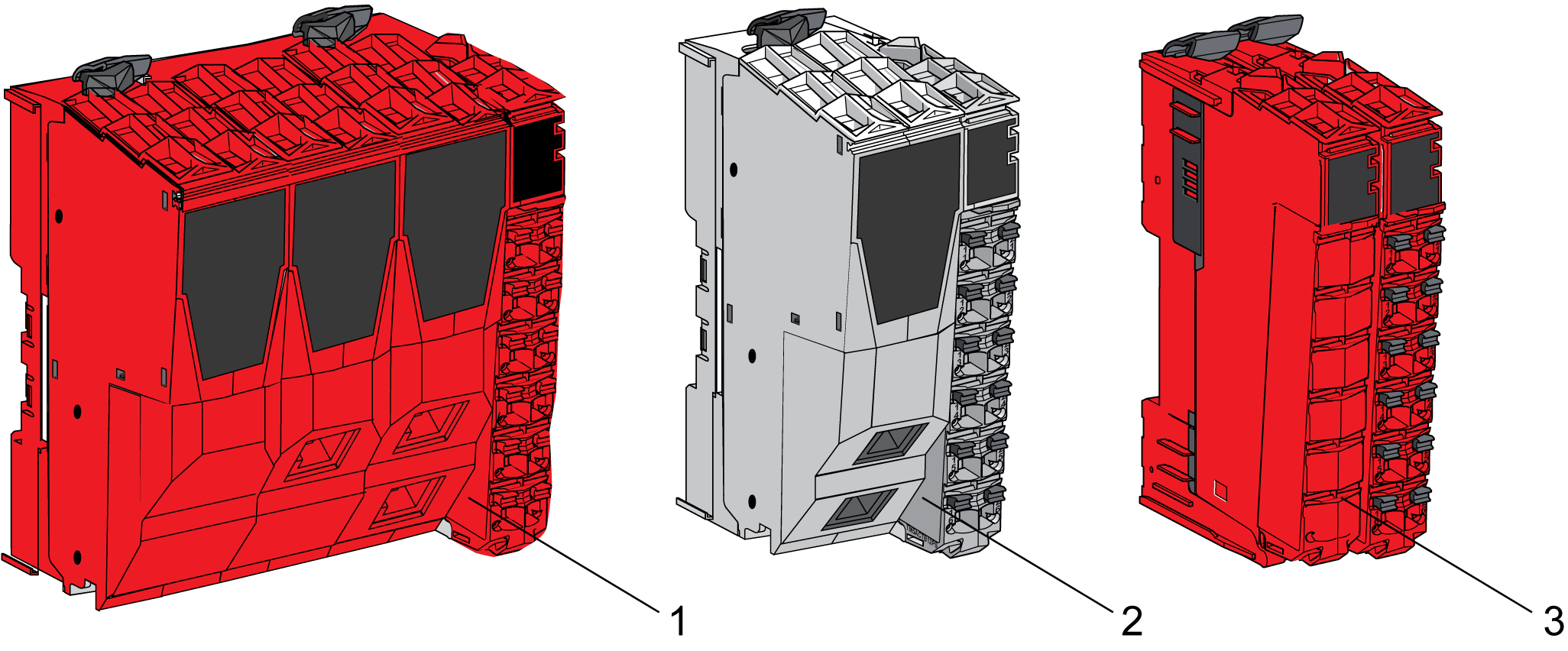

Die folgende Abbildung zeigt die Farben der TM5-Sicherheitssystem-Komponenten:




1   Safety Logic Controller TM5CSLC100FS/TM5CSLC200FS

2   Nicht-sicherheitsbezogener Sercos III Bus Interface TM5NS31

3   TM5-Sicherheitssystem-E/A-Modul

Safety Logic Controller Farbzuweisung

Der Safety Logic Controller und seine abnehmbare Klemmenleiste sind rot.

Farbzuweisung für Speichersticks

Der Speicherstick für den Safety Logic Controller ist grau und rot.

Für weitere Informationen über den Speicherstick siehe Safety Logic Controller Speicherstick.

Sercos III Bus Interface Farbzuweisung

Für die vier Komponenten einer Sercos III-Busschnittstelle werden zwei Farben verwendet:

oWeiß für:

oSercos III Bus Interface-Busbasis und

oSercos III Bus Interface-Modul.

oGrau für:

oSchnittstellen-Stromverteilermodul (IPDM, Interface Power Distribution Module) und

oZugehörige Klemmenleiste.

Farbzuweisung für Slices

Die Komponenten eines TM5-Sicherheitssystem-Moduls sind rot.

DangerElectrical_Color.gifDanger_Color.gifGEFAHR

ELEKTRISCHER SCHLAG ODER LICHTBOGEN AUFGRUND INKOMPATIBLER KOMPONENTEN

oVerknüpfen Sie keine Komponenten einer Scheibe, die unterschiedliche Farben aufweisen.

oPrüfen Sie vor der Installation stets die Kompatibilität der Scheibenkomponenten und Module anhand der Zuordnungstabelle in diesem Handbuch.

oStellen Sie sicher, dass jeweils die richtigen Klemmenleisten (Mindestvoraussetzung sind übereinstimmende Farben und identische Klemmenanzahl) in den verschiedenen Elektronik­modulen installiert werden.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

HINWEIS: Überprüfen Sie die Komponentenkompatibilität vor der Installation anhand der Zuordnungstabelle.
